Приложение
Руководство пользователя UR816C
37
Потоки сигналов

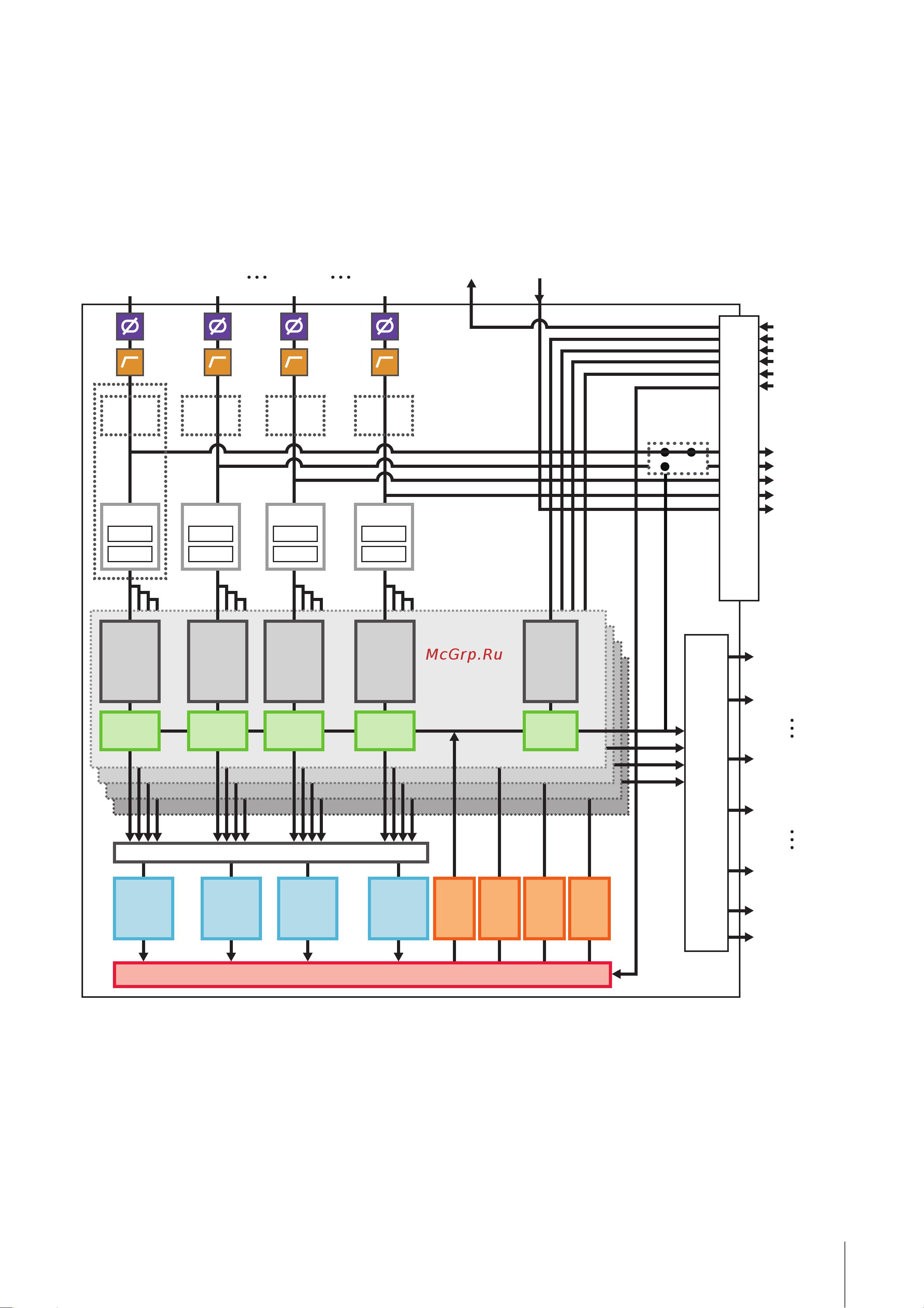

На следующем графике указан сигнальный поток в устройстве.
ПРИМЕЧАНИЕ
• Контроллеры устройства, такие как регуляторы [INPUT GAIN], регулятор [OUTPUT] не показаны на данном графике.
• Для настройки каждого параметра следует использовать dspMixFx UR-C (стр. 8) или «Специальные окна для ПО серии Cubase» (стр. 14).
• Учтите, что вы не сможете использовать встроенный эффект Guitar Amp Classics, если для частоты сэмплирования установлено значение 176,4 кГц
или 192 кГц.
Insert FX
SLOT1
SLOT2
Insert FX
SLOT1
SLOT2
Insert FX
SLOT1
SLOT2
Insert FX
SLOT1
SLOT2
От
MIC/LINE/
HI-Z 1
От
MIC/LINE/
HI-Z 2
От
OPTICAL
IN 1
От
OPTICAL
IN 8
От
MIDI OUT
На
MIDI OUT
Громкость Громкость Громкость Громкость Громкость
Панорами-
рование
Панорами-
рование
Панорами-
рование
Панорами-
рование
Панорами-
рование
*2
Выбор REV-X
MIX 4
MIX 3
MIX 2
MIX 1
*1
REV-X
Уровень
отправки
REV-X
Уровень
отправки
REV-X
Уровень
отправки
REV-X
Уровень
отправки
REV-X
Уровень
возврата
REV-X
Уровень
возврата
REV-X
Уровень
возврата
REV-X
Уровень
возврата
REV-X
*3
*4
OUTPUT SELECT
USB
На
вход
DAW
От
выхода
DAW
На
MAIN
OUTPUT L/R
На
LINE
OUTPUT 1L/1R
На
LINE
OUTPUT 4L/4R
На
OPTICAL
OUT 1/2
На
OPTICAL
OUT 7/8
На
PHONES 1
На
PHONES 2
LOOPBACK
OFF/ON
