Панель управления и разъемы
Руководство пользователя UR816C
3

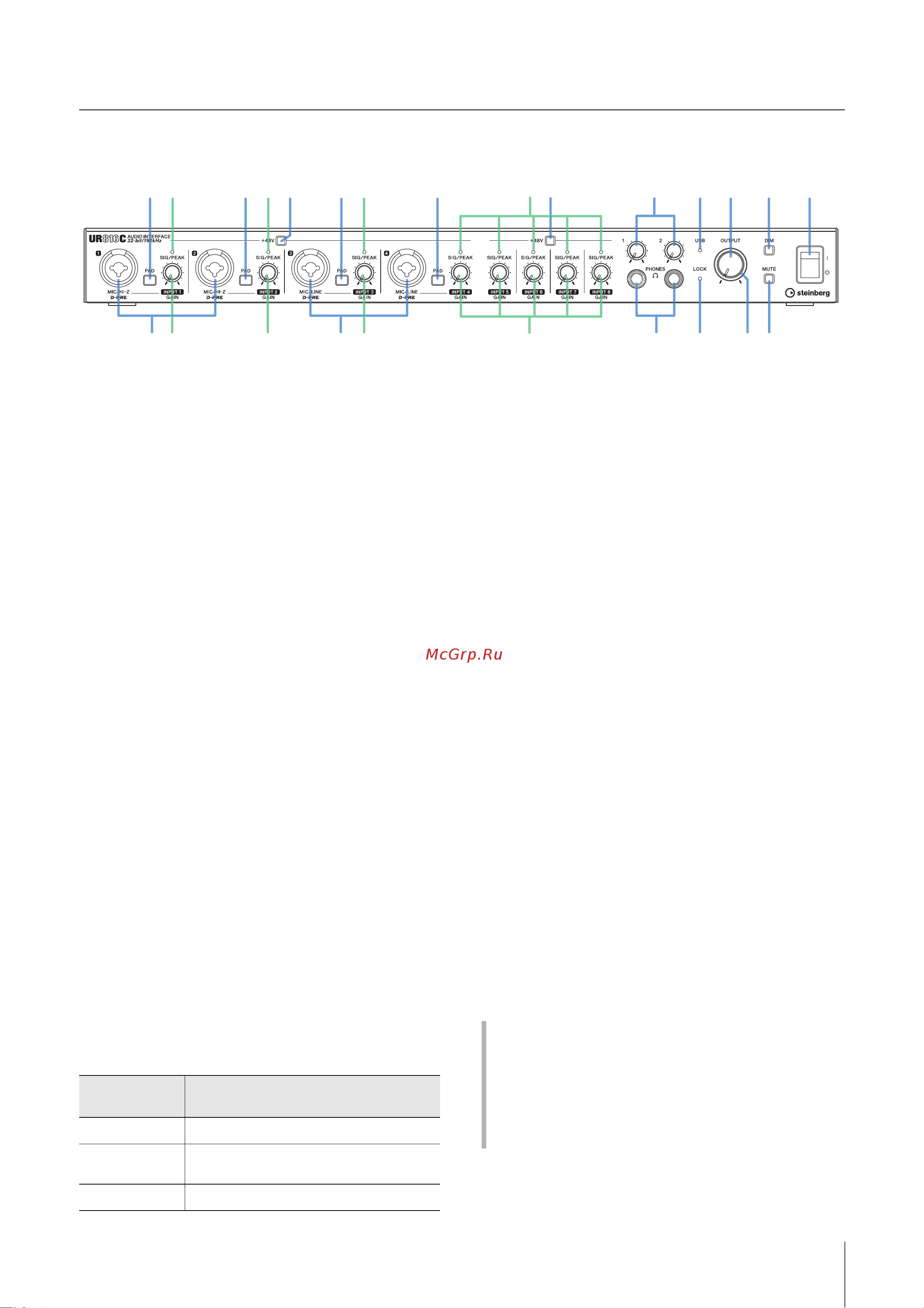

Панель управления и разъемы
Передняя панель
1 Разъемы [MIC/HI-Z 1/2]
Предназначены для подключения микрофона, электрогитары
или электрической бас-гитары. Эти разъемы подходят для
подключения и штекеров типа XLR, и телефонных штекеров
(только несбалансированных). Штекер типа XLR обеспечивает
оптимальный уровень для подключения микрофона,
а телефонный штекер — оптимальный уровень для
линейного соединения.
ПРИМЕЧАНИЕ
• Сигнал не поступает при подключении сбалансированных
штекеров наушников.
• Фантомное питание подается на разъем XLR, подключенный
к разъемам [MIC/HI-Z 1/2].
2 Переключатель [PAD]
Включение
O
и выключение
N
переключателя PAD разъемов
аналогового входа (разъемы [MIC/HI-Z 1/2] и [MIC/LINE 3/4]).
Включите этот переключатель при подключении
оборудования с высоким уровнем выходного сигнала, такого
как микшер, в разъемы аналогового входа.
3 Регулятор [INPUT 1 to 8 GAIN]
Регулировка уровня входного сигнала разъемов [MIC/HI-Z 1/2],
[MIC/LINE 3/4] и [MIC/LINE INPUT 5 to 8].
4 Разъемы [MIC/LINE 3/4]
Служат для подключения к микрофону или цифровому
инструменту. К этим разъемам быть подключены и штекеры
типа XLR, и телефонные штекеры (сбалансированные/
несбалансированные). Штекер типа XLR обеспечивает
оптимальный уровень для подключения микрофона,
а телефонный штекер — оптимальный уровень для линейного
соединения.
ПРИМЕЧАНИЕ
Фантомное питание подается на разъем XLR, подключенный
к разъемам [MIC/LINE 3/4].
5 Индикатор [SIG/PEAK]
Отображение уровня входного сигнала разъемов
аналогового входа [MIC/HI-Z 1/2], [MIC/LINE 3/4]
и [MIC/LINE INPUT 5 to 8].
6 Переключатель [+48V]
Включение (горит) и выключение (не горит) фантомного
питания. При включении этого переключателя фантомное
питание подается на разъем XLR, подключенный к разъемам
[MIC/HI-Z 1/2] и [MIC/LINE 3/4]. Включайте его при
использовании конденсаторного микрофона с фантомным
питанием.
7 Переключатель [+48V]
Включение (горит) и выключение (не горит) фантомного
питания. При включении этого переключателя фантомное
питание подается на разъем XLR, подключенный к разъемам
[MIC/LINE INPUT 5 to 8]. Включайте его при использовании
конденсаторного микрофона с фантомным питанием.
УВЕДОМЛЕНИЕ
При использовании фантомного питания соблюдайте
следующие рекомендации во избежание шума
и возможного повреждения UR816C или подключенного
оборудования.
• Не подключайте и не отключайте какие-либо
устройства, если включено фантомное питание.
• Установите минимальный уровень выходного сигнала
для всех регуляторов, прежде чем включать или
выключать переключатель фантомного питания.
• При подключении устройств, не требующих
фантомного питания, к разъемам [MIC/HI-Z 1/2]
и [MIC/LINE 3/4] убедитесь, что переключатель
фантомного питания выключен.
ПРИМЕЧАНИЕ
Если переключатель фантомного питания включен или выключен,
громкость на всех входах и выходах будет выключена на несколько
секунд.
8 Разъемы [PHONES]
Служат для подключения стереонаушников. Разъемы [PHONES
1/2] выводят один сигнал с MIX 1 по MIX 4. Чтобы выбрать
выходной сигнал разъема [PHONES 1/2], см. «Область вывода»
(
стр. 15
) в разделе «Специальные окна для ПО серии Cubase»
или «Основная область» (
стр. 11
) в разделе dspMixFx UR-C.
13 3 3 ) $#
22556
7
%22 @^5!59
483
Состояние
индикатора
Описание
Красный –3 децибела полной шкалы или больше
Зеленый От –40 децибелов полной шкалы или больше
до менее чем –3 децибела полной шкалы
Не горит Менее чем –40 децибелов полной шкалы
Что такое MIX?
MIX — это стереофонические выходные сигналы, которые
проходят через устройство. В UR816C имеется 4 выхода
MIX. Сигналы на входе в устройство направляются
к каждому MIX. См. раздел «Поток сигнала» (стр. 37).
Для выбора MIX см. «Область MIX» (стр. 11) в разделе
dspMixFx UR-C.
