Панель управления и разъемы
Руководство пользователя UR816C
5

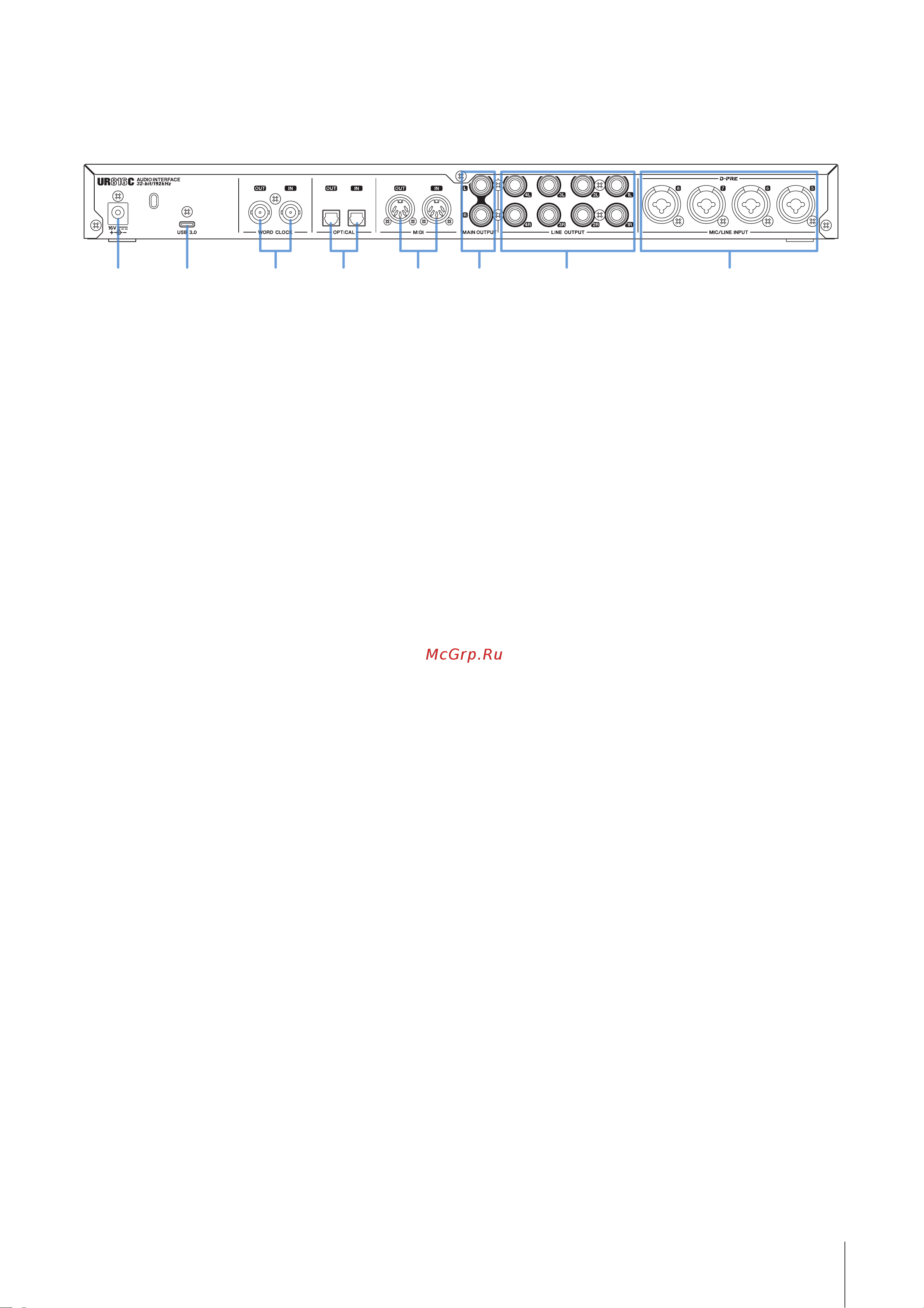

Задняя панель
1 Разъем DC IN [16V]
Служит для подключения адаптера переменного тока.
2 Порт [USB 3.0]
Служит для подключения к компьютеру или устройству под
управлением iOS.
УВЕДОМЛЕНИЕ
При подключении компьютера с помощью порта [USB 3.0]
следует соблюдать следующие условия, чтобы избежать
зависания или отключения компьютера, а также
нарушения целостности или даже потери данных.
• Выполните следующие пункты, прежде чем
подключать или отключать кабель USB.
— Закройте все открытые приложения на компьютере.
— Установите минимальный уровень выходного
сигнала для всех регуляторов.
• Подождите не менее шести секунд после подключения
или отключения кабеля USB.
ПРИМЕЧАНИЕ
При подключении UR816C к устройствам под управлением iOS могут
потребоваться принадлежности Apple. Более подробную
информацию см. в руководстве по началу работы с UR816C.
3 Разъем [WORD CLOCK IN]
Разъем [WORD CLOCK OUT]
Подключение через кабель с разъемами BNC к устройству,
передающему и принимающему сигналы посэмпловой
синхронизации.
4 Разъем [OPTICAL IN]
Разъем [OPTICAL OUT]
Подключение к цифровому аудиоустройству через
оптический кабель. Оптический разъем может переключаться
между форматами ADAT и S/PDF. Чтобы переключить формат,
см. «Окно настройки аппаратного обеспечения» (стр. 16)
в разделе «Специальные окна для ПО серии Cubase» или
«Окно настройки» (стр. 12) в разделе dspMixFx UR-C. Чтобы
выбрать выходной сигнал, см. «Окно настройки» (стр. 12)
в разделе dspMixFx UR-C.
5 Разъем [MIDI IN]
Разъем [MIDI OUT]
Служит для подключения MIDI-устройства. Подключите
разъем MIDI OUT на MIDI-устройстве к разъему [MIDI IN],
а разъем MIDI IN на устройстве — к [MIDI OUT].
ПРИМЕЧАНИЕ
• Выберите [Steinberg UR816C-port1] для порта MIDI при
использовании разъема MIDI с приложением iOS. Учтите,
что порт [Steinberg UR816C-port2] недоступен.
• Не активируйте dspMixFx при использовании устройства MIDI. Это
может помешать стабильным приему/передаче данных.
6 Разъемы [MAIN OUTPUT L/R]
Служат для подключения контрольных динамиков. Через эти
гнезда выводится один из сигналов: от MIX 1 до MIX 4. Чтобы
отрегулировать уровень выходного сигнала, воспользуйтесь
регулятором [OUTPUT] на передней панели. К этим разъемам
может быть подключен телефонный штекер
(сбалансированный или несбалансированный).
7 Разъемы [LINE OUTPUT 1L/1R to 4L/4R]
Служат для подключения к внешним устройствам с сигналами
линейного уровня. В них можно вывести любой выходной
стереосигнал. Чтобы выбрать выходной сигнал, см. «Окно
настройки» (стр. 12) в разделе dspMixFx UR-C.
8 Разъем [MIC/LINE INPUT 5 to 8]
Служит для подключения к микрофону или цифровому
инструменту. К этому разъему могут быть подключены
и штекеры типа XLR, и телефонные штекеры
(сбалансированные/несбалансированные). Штекер типа XLR
обеспечивает оптимальный уровень для подключения
микрофона, а телефонный штекер — оптимальный уровень для
линейного соединения.
ПРИМЕЧАНИЕ
Фантомное питание подается на разъем XLR, подключенный
к разъемам [MIC/LINE 5 to 8].
3 5 6 7 841 2
