Руководство пользователя DGX-660
12
Сборка подставки для клавиатуры
1
Для сборки используются компоненты, показанные на рисунке «Компоненты для
сборки». В соответствии с инструкцией отберите необходимые компоненты.
Внимательно прочитайте эти предостережения перед сборкой или использованием подставки под клавиатуру.
Данные предостережения представлены для безопасного использования подставки, а также для предотвращения
травм и повреждений. Для безопасной и продолжительной службы подставки для клавиатуры неукоснительно
соблюдайте эти правила.
• Будьте внимательны: не перепутайте компоненты и устанавливайте их в правильном направлении. Выполняйте
сборку согласно следующей инструкции.
• Для сборки требуется не менее двух человек.
• Убедитесь в том, что используются винты указанного размера. При использовании винтов неправильного размера
можно повредить инструмент.
• Используйте подставку только после завершения сборки. Если сборка завершена не полностью, подставка может
опрокинуться, а клавиатура упасть.
• Всегда помещайте подставку на ровную твердую поверхность. Если расположить подставку на неровную
поверхность, теряется устойчивость подставки, она может перевернуться, что приведет к падению клавиатуры
и может стать причиной получения травмы.
• Используйте подставку только по назначению. Помещение посторонних предметов на подставку может привести к их
падению или опрокидыванию подставки.
• Не допускайте слишком сильного нажатия на клавиатуру, так как это может привести к опрокидыванию подставки
или падению клавиатуры.
• Перед использованием убедитесь, что подставка установлена надежно и что все винты затянуты. В противном
случае, подставка может опрокинуться, клавиатура может упасть, что может привести к травмам.
• Для разборки подставки выполните инструкцию в обратном порядке.
Подготовьте крестовую (+) отвертку соответствующего размера.
ВНИМАНИЕ
q
Соединительные муфты
(4 шт.)
r
Винты 6 на 70 мм с круглой
головкой (4 шт.)
t
Винты 6 на 30 мм с круглой
головкой (4 шт.)
y
Винты 5 на 16 мм с круглой
головкой (4 шт.)
1

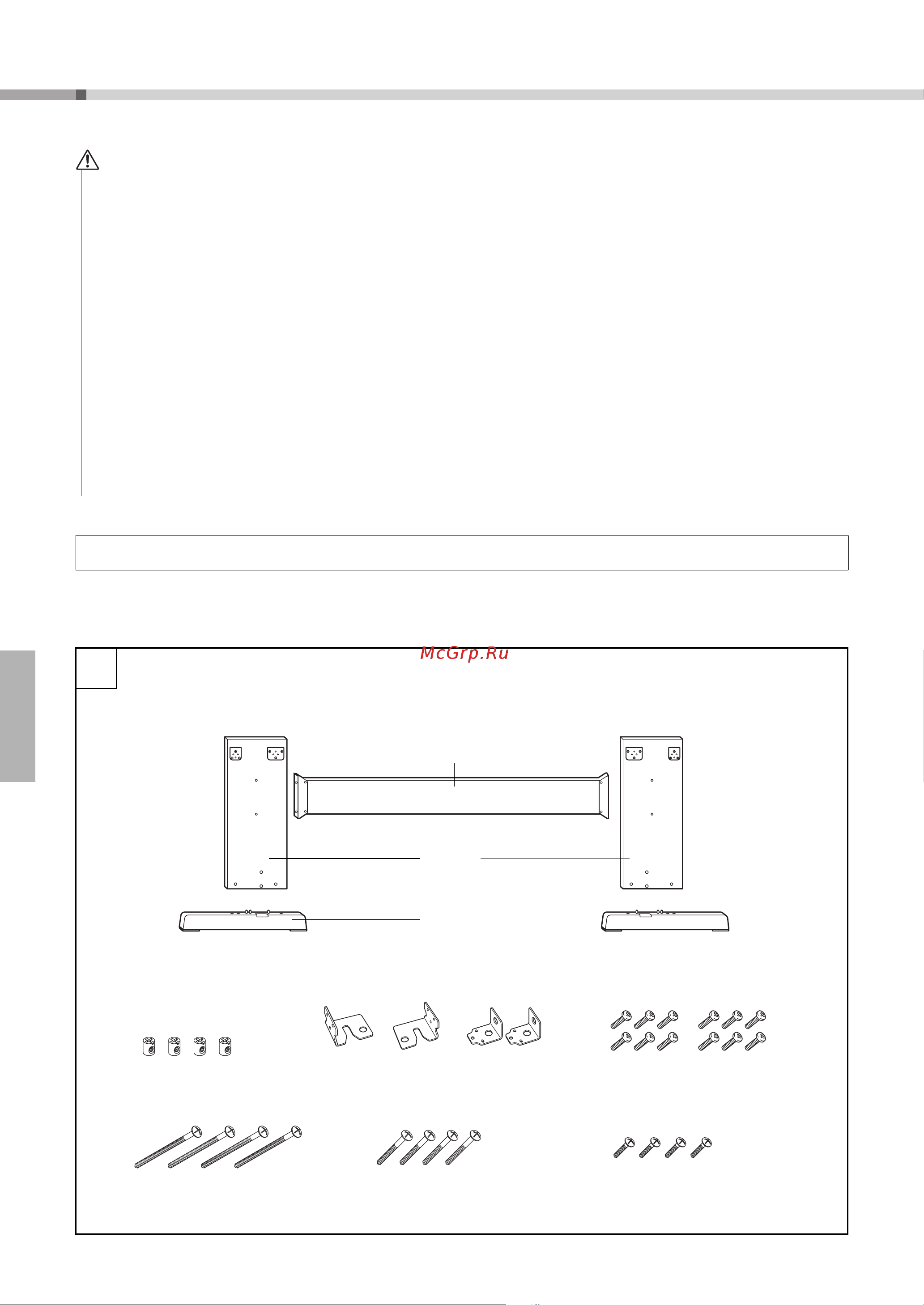

Компоненты для сборки
Задняя панель
Боковые
панели
Основания
LR
w
Металлические кронштейны
e
Винты 3 на 8 мм с круглой
головкой (12 шт.)
A (1 шт.) B (1 шт.) C (2 шт.)
Установка
