Установка
Руководство пользователя DGX-660
21

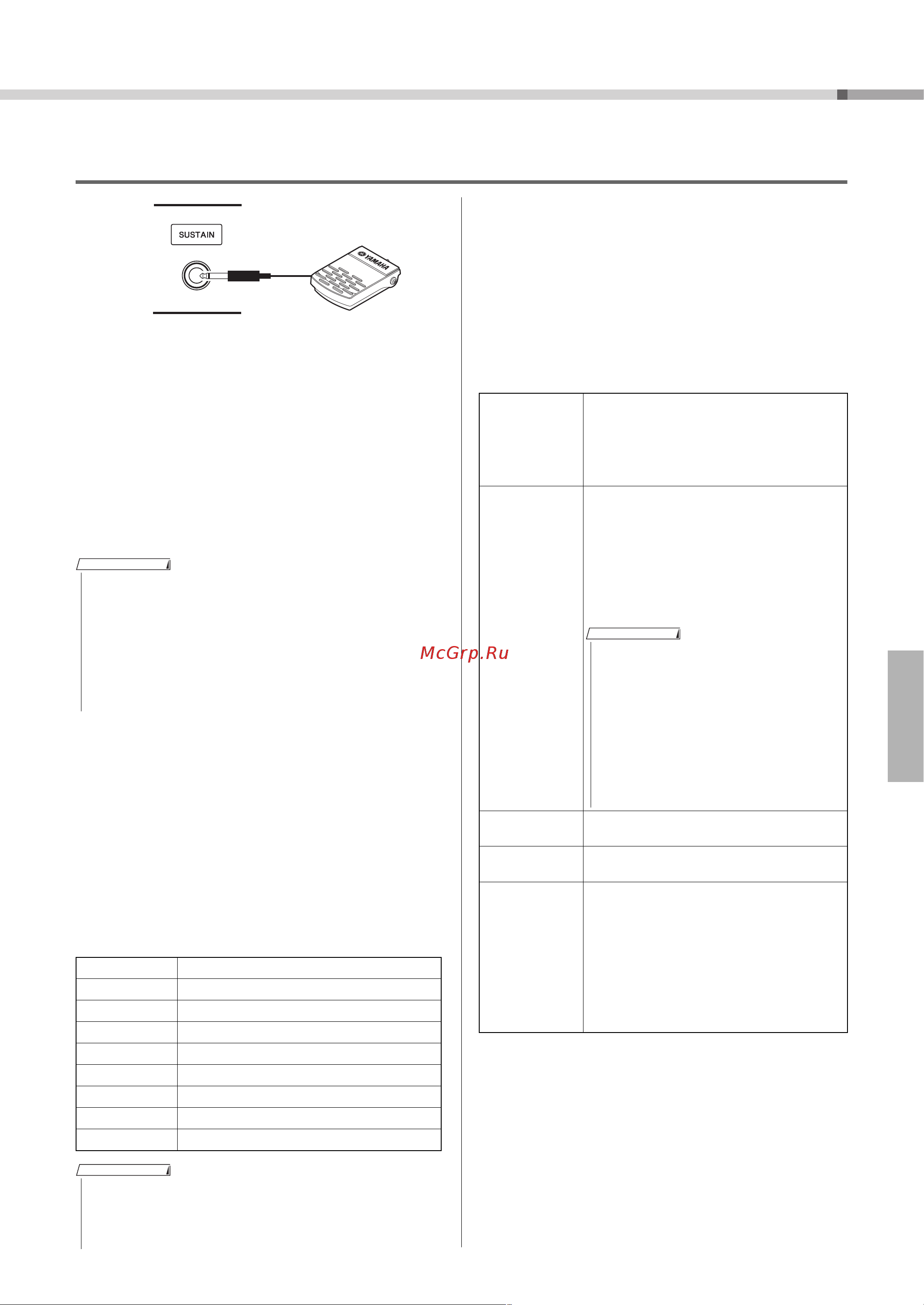

Подключение ножного переключателя (разъем SUSTAIN)
Функция сустейна позволяет воспроизводить
длительное звучание проигрываемых нот при
нажатии ножного переключателя. Подключите
кэтому разъему ножной переключатель, входящий
вкомплект поставки, и используйте его для
включения или выключения функции сустейна.
К этому разъему можно подключить ножную
педаль FC3A или FC4A или ножной переключатель
FC5 (приобретается отдельно). FC3A позволяет
использовать функцию Half Pedal (полупедаль)
(стр. 22).
Резонанс демпфера
Эта функция имитирует продленный звук,
который получается, если на рояле нажимают
демпферную (правую) педаль. Если требуется
использовать эту функцию, выберите тембр
в списке Target Voice List (Список целевых
тембров), а затем нажмите на ножной
переключатель. Эту функцию можно отключить
спомощью экрана FUNCTION (стр. 74). Сведения
о выборе тембра приведены на стр. 27.
Target Voice List (Список целевых тембров)
Назначение специальных функций педали
Настройку по умолчанию (сустейн) функции
ножного переключателя или педали, подключенных
к разъему SUSTAIN, можно изменить.
Нажмите кнопку [FUNCTION], затем несколько
раз нажмите кнопку CATEGORY [r] или [f],
пока не появится индикация Assignable Pedal
(Назначаемая педаль), и выберите нужное
значение с помощью диска.
• При подключении или отключении педали или ножного
переключателя питание должно быть отключено.
• Не нажимайте на ножной переключатель в момент
включения питания. В противном случае полярность
ножного переключателя будет распознана неверно,
что приведет к его инвертированному действию.
• Функция сустейна не влияет на разделение тембров
на клавиатуре (стр. 28).
Номер тембра Название тембра
001 Natural! Grand Piano
003 Live! Pop Grand Piano
004 Live! Warm Grand Piano
008 Honky Tonk Piano
167 Natural Grand Piano (XG)
169 Live Pop Grand Piano (XG)
170 Live Warm Grand Piano (XG)
173 Honky Tonk Piano (XG)
• Этот эффект применяется только к тембру в Target Voice
List (Список целевых тембров), выбранному как основной
тембр или используемому в дорожке 1 (стр. 68)
композиции.
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
SUSTAIN
Позволяет использовать ножной
контроллер для управления эффектом
«сустейн» (продолжительность звучания).
Если нажать и держать нажатой педаль,
звук всех проигрываемых нот будет
растягиваться.
PORTAMENTO
Если педаль нажата, создается эффект
портаменто (плавное скольжение звука
между нотами). Эффект портаменто
создается при игре легато (т.е. последую-
щая нота играется в момент, когда еще не
отпущена предыдущая). Длительность
портаменто можно также регулировать
с помощью функции Portamento Time
(длительность портаменто) (стр. 74).
MIC ON/OFF
Включение или отключение микрофона
(стр. 71).
START/STOP
То же самое, что кнопка [START/STOP]
(стр. 33, 39).
TAP T E M PO
Если стиль и композиция остановлены,
можно нажимать на педаль с нужным
темпом — четыре раза для тактового
размера 4/4 и три раза для размера 3/4 —
чтобы начать воспроизведение
ритмической части стиля или композиции
с заданным темпом. Во время
воспроизведения стиля или композиции
можно изменить темп, дважды нажав
педаль в нужном темпе.
• Эта функция не влияет на тембр 001
«Natural! Grand Piano» и 167 «Natural
Grand Piano (XG)», которые не звучат
правильно с использованием этой
функции.
• Это влияет только на звучание
главного тембра/наложения тембров
и гармонизации (стр. 27, 28 и 31),
но не влияет на тембры при
разделении (стр. 28).
ПРИМЕЧАНИЕ
