Руководство пользователя DGX-660
16
Элементы управления и разъемы на панели

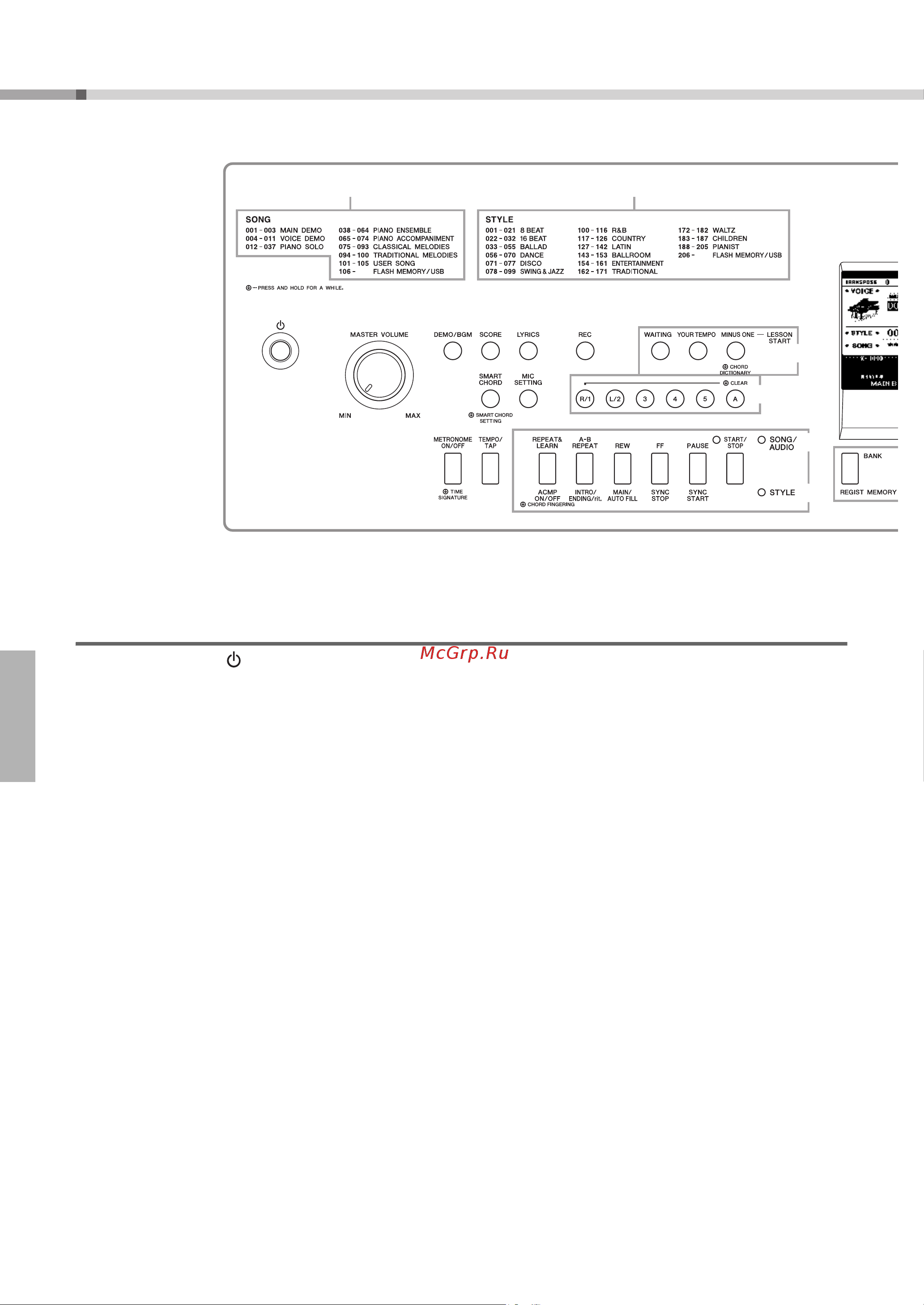

Передняя панель
q Переключатель [ ]
(режим ожидания/вкл).............................стр. 18
w Регулятор громкости
[MASTER VOLUME].....................................стр. 19
e Кнопка [DEMO/BGM].............................. стр. 38, 66
r Кнопка партитуры [SCORE] ....................... стр. 41
t Кнопка текста композиции [LYRICS]........ стр. 41
y Кнопка [REC]..................................... стр. 44, 46, 49
u LESSON START
Кнопка ожидания [WAITING].................. стр. 43
Кнопка своего темпа [YOUR TEMPO].... стр. 43
Кнопка «минус 1» [MINUS ONE] ............. стр. 43
i Кнопка [SMART CHORD] ............................. стр. 35
o Кнопка [MIC SETTING] ................................. стр. 69
!0 Дорожка композиции
Кнопки [1]–[5], [A]..................................... стр. 40
Обучение
Кнопки [R] и [L]......................................... стр. 42
!1 Кнопка [METRONOME ON/OFF].................. стр. 29
!2 Кнопка [TEMPO/TAP].............................. стр. 63, 67
!3 SONG/AUDIO
Кнопка повтора для разучивания
[REPEAT&LEARN]...................................... стр. 43
Кнопка повтора [A-B REPEAT] ............... стр. 40
Кнопка перемещения назад [REW] ....... стр. 40
Кнопка перемещения вперед [FF] ........ стр. 40
Кнопка паузы [PAUSE]............................. стр. 40
Кнопка запуска/остановки
[START/STOP]............................................. стр. 39
!4 STYLE
Кнопка аккомпанемента [ACMP ON/OFF]
..
стр. 32
Кнопка вступления/концовки
[INTRO/ENDING/rit.]....................................стр. 61
Кнопка основной/автоматической
вставки [MAIN/AUTO FILL] .......................стр. 61
Кнопка остановки
синхронизации [SYNC STOP] ..................стр. 62
Кнопка начала синхронизации
[SYNC START] .............................................стр. 33
Кнопка запуска/остановки [START/STOP]
...
стр. 33
!5 Кнопки регистрационной памяти
REGIST MEMORY
Кнопки [BANK], [1]–[4]..............................стр. 50
!6
Кнопки категории CATEGORY [
r
] и [
f
]
.....стр. 24
!7
Кнопка [EXIT].................................................стр. 23
!8
Кнопка выполнения [EXECUTE] ................стр. 82
!9
DATA ENTRY (ВВОД ДАННЫХ)
Диск управления, цифровые
кнопки [0]–[9], кнопки [+] и [-] ................ стр. 24
@0
Кнопка управления файлами
[FILE CONTROL].........................................стр. 82
@1
Кнопка [FUNCTION] ......................................стр. 72
@2
Кнопка [PIANO ROOM] ................................. стр. 25
@3
Кнопка [SONG/AUDIO]..................................стр. 39
@4
Кнопка стиля [STYLE]..................................стр. 32
@5
Кнопка тембра [VOICE] ................................стр. 27
@6
Кнопка музыкальной базы
данных [MUSIC DATABASE] .....................стр. 33
@7
Кнопка разделения клавиатуры
[SPLIT ON/OFF]...........................................стр. 28
@8
Кнопка наложения тембров
[DUAL ON/OFF] ...........................................стр. 28
@9
Кнопка гармонизации
[HARMONY ON/OFF] ..................................стр. 31
#0
Регулятор высоты звука [PITCH BEND]
......стр. 56
#1
Разъем USB TO DEVICE....................стр. 77, 80, 81
q
w
ert
io
y
!3
!4
!1 !2
!0
u
Передняя
панель
Список категорий песен Список категорий стилей
