Установка
Руководство пользователя DGX-660
20

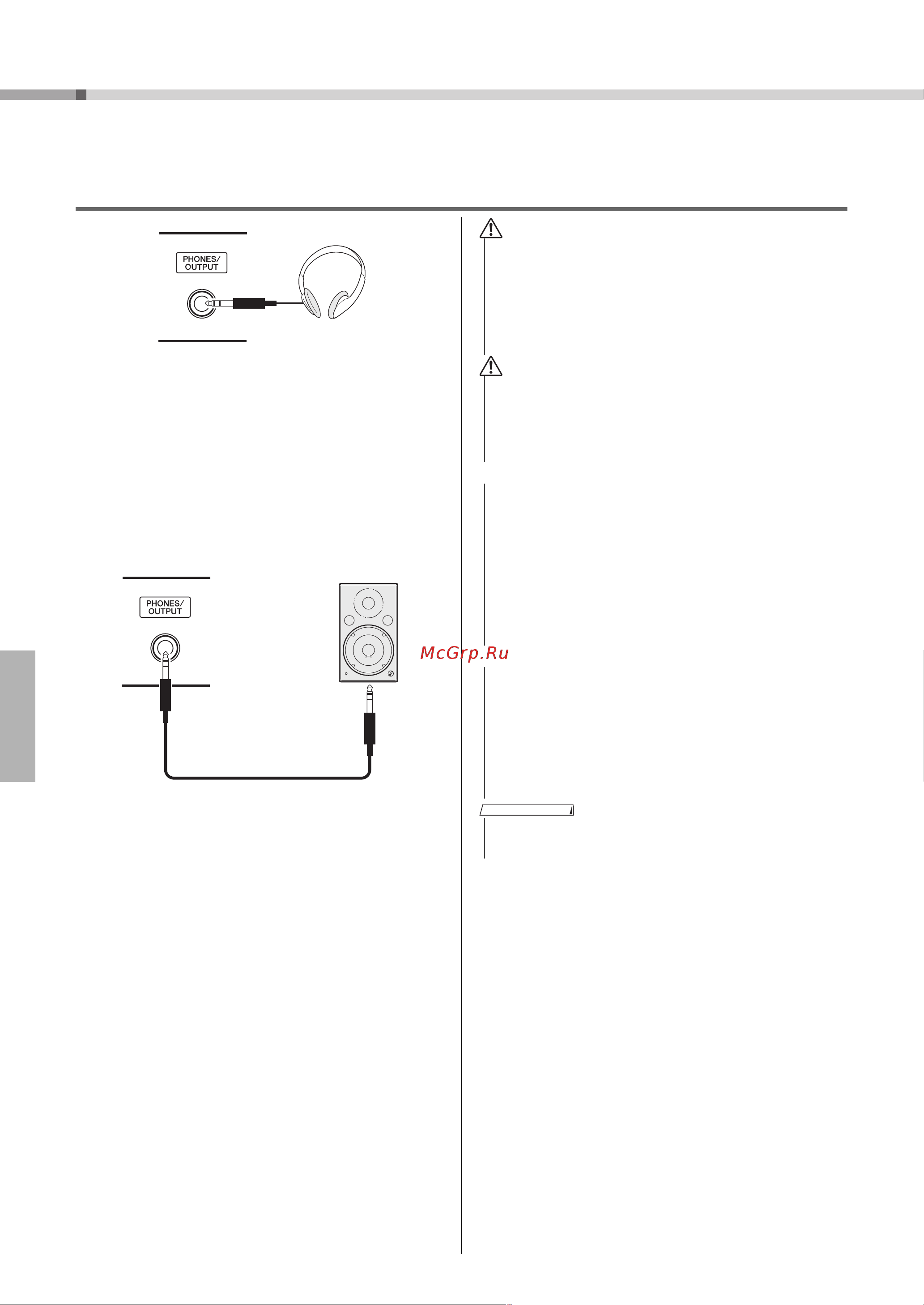

Подключение наушников или внешнего аудиооборудования
(разъем PHONES/OUTPUT)
Наушники
Для удобного мониторинга в это гнездо можно
подключить любую пару стереофонических
наушников со стандартным стереофоническим
штекером. Когда в это гнездо вставляется штекер,
динамики автоматически отключаются.
Эту настройку можно изменить, чтобы звук
динамика всегда был включен независимо от того,
вставлен ли штекер или нет (стр. 58).
Внешнее аудиооборудование
Гнездо PHONES/OUTPUT можно также
использовать как внешний
выход. К гнезду
PHONES/OUTPUT можно подключить усилитель
клавиатуры, стереосистему, микшер, магнитофон
или другое линейное аудиоустройство для
передачи выходного сигнала от инструмента
кподключенному устройству.
Оптимальная настройка
Для уровня усиления для выходных сигналов
можно задать значение, подходящее для
наушников, как настройку по умолчанию.
Вы сможете переключиться на это значение
для подключения внешнего аудиоустройства.
Подробнее о
процедуре перехода на это
значение см. стр. 58.
Стандартный
разъем для
стереофони-
ческих
наушников
Аудиокабель
Стандартный
разъем для
стереофони-
ческих
наушников
• Прежде чем подключать инструмент к другим
электронным компонентам, следует отключить их от
электросети. Прежде чем включать или выключать
какой-либо компонент, следует установить
минимальную громкость (0). В противном случае
возможно повреждение компонентов, поражение
электрическим током или потеря слуха.
• Не следует долго пользоваться инструментом/
устройством или наушниками с установленным высоким
или некомфортным уровнем громкости, так как это
может привести к потере слуха. При ухудшении слуха
или звоне в ушах обратитесь к врачу.
• Если звуковой сигнал инструмента выводится на
внешнее устройство, сначала включайте питание
инструмента, а затем питание внешнего устройства.
Выключать питание следует в обратном порядке.
Если питание инструмента было отключено
автоматически с использованием функции Auto Power
Off (Автоматическое отключение питания) (стр. 19),
сначала выключите внешнее устройство, затем
включите питание прибора и после этого снова
включите питание внешнего прибора.
• Не направляйте сигналы с разъема PHONES/OUTPUT
на разъем AUX IN. При таком подключении входной
сигнал, поступающий через разъем AUX IN] станет
выходным сигналом разъема PHONES/OUTPUT. Такое
соединение может привести к появлению петли
обратной связи, что сделает невозможным
нормальное исполнение или даже станет
причиной повреждения обоих устройств.
• Рекомендуется использовать кабели и штекеры
с сопротивлением, близким к нулю.
ВНИМАНИЕ
ВНИМАНИЕ
УВЕДОМЛЕНИЕ
УВЕДОМЛЕНИЕ
ПРИМЕЧАНИЕ
