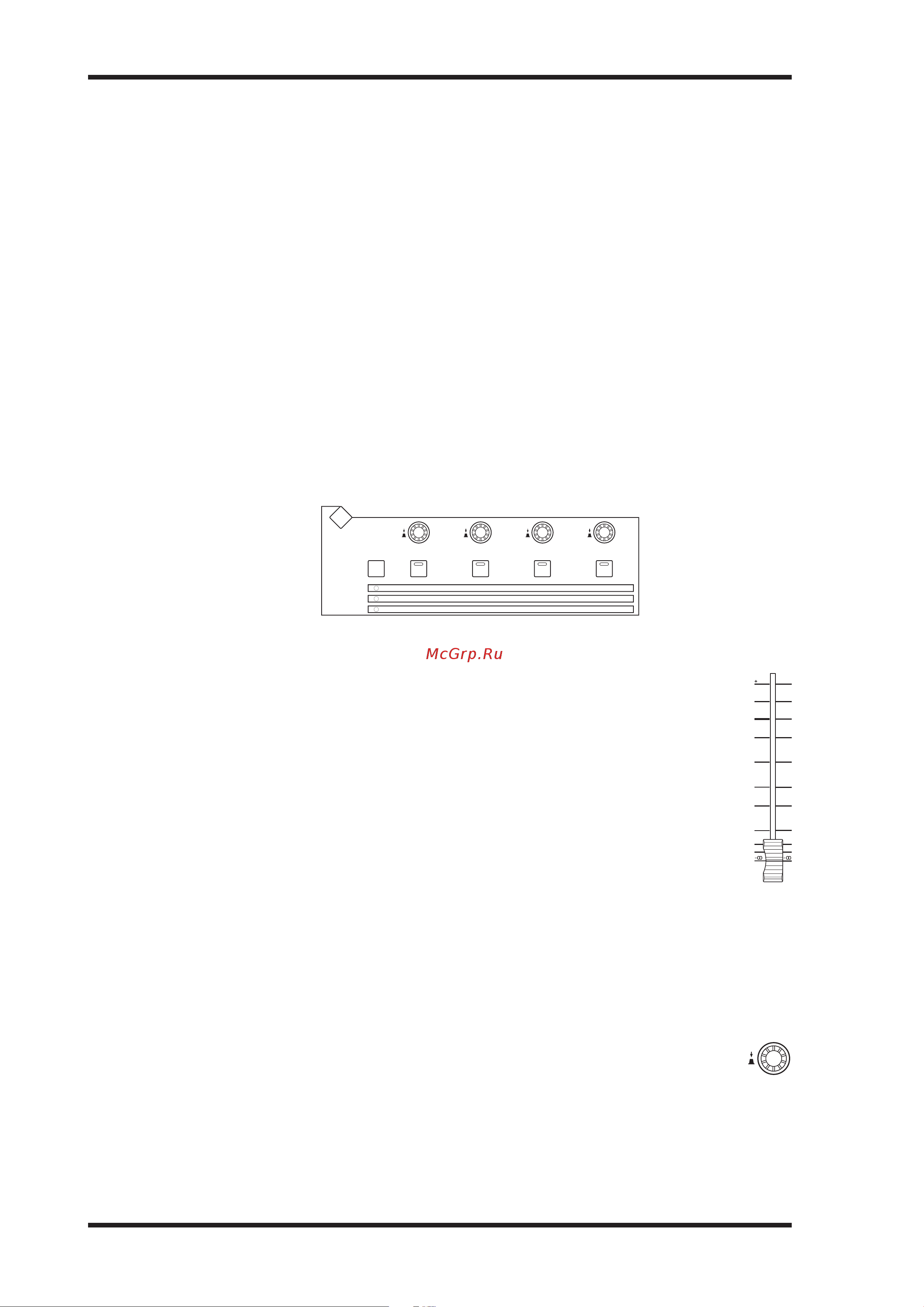

DM2000 Version 2—Owner’s Manual
111 Дополнительные посылы
Дополнительные посылы перед или после фейдера
Дополнительныепосылыможноиндивидуальноустановитьпередилипослефейдера
настраницахдополнительныхпосылов(стр.112)илистраницахAuxView(стр.115).Если
дополнительныепосылыустановленыпередфейдером,Выможетеустановитьточкипо-
сыловпередилипослекнопок[ON].
Установка уровней дополнительных посылов
УровеньсигналадополнительныхпосыловможноустановитьрегуляторамиSELECTED
CHANNELAUX/MATRIXSENDLEVEL,фейдерамииликодерами.
Установка с помощью регуляторов SELECTED CHANNEL AUX/MATRIX
SEND LEVEL
1 Кнопками LAYER выберите уровень входного канала, после чего кнопками [SEL]
выберите входной канал.
2 Кнопкой [BANK] выберите дополнительные посылы 1–4, 5–8 или 9–12.
3 Регуляторами LEVEL установите уровень сигнала дополнительных посылов.
Установка с помощью фейдеров
1 Кнопками LAYER выберите уровень входного канала.
2 Кнопкой FADER MODE [AUX/MTRX] выберите режим фейдера дополни-
тельных посылов/посылов Aux.
3 Кнопками AUX SELECT [AUX 1]–[AUX 12] выберите один из дополнитель-
ных посылов 1–12.
4 С помощью фейдеров установите уровень сигнала дополнительных по-
сылов.
Приустановкеуровнясигналадополнительныхпосыловпринимайтевовнима-
ниеуказанияналевойсторонефейдеров.
Установка с помощью кодеров
1 Кнопками LAYER выберите уровень входного канала.
2 Кнопкой ENCODER MODE [AUX/MTRX] выберите режим кодера дополни-
тельных посылов/посылов Aux.
3 Кнопками AUX SELECT [AUX 1]–[AUX 12] выберите один из дополнитель-
ных посылов 1–12.
4 С помощью кодеров установите уровень сигнала дополнительных посылов.
