DM2000 Version 2—Owner’s Manual
279 Другие функции
Использование генератора
DM1200оснащенгенератором,спомощьюкоторогоможнопроверятьинастраивать
звук.

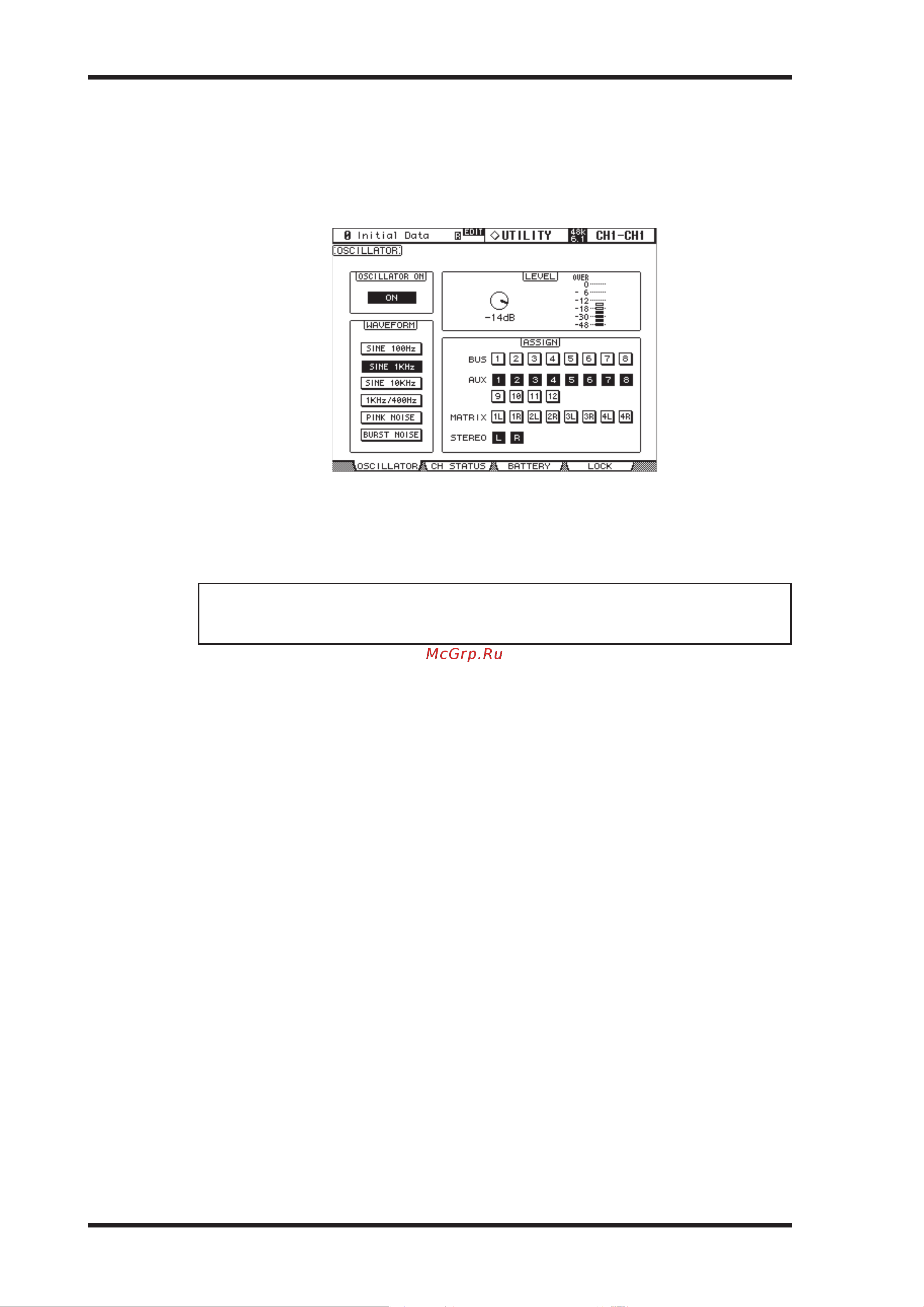

1 Нажмите кнопку DISPLAY ACCESS [UTILITY] для выбора страницы Oscillator.
2 Кнопками курсора выбирайте параметры, а затем используйте ручку настройки
параметров, кнопки INC/DEC и [ENTER] для установки значений параметров.
OSCILLATORON:Даннаякнопкавключаетивыключаетгенератор.Есливыбранпара-
метрLEVEL,тогенератортакжеможетвключатьсянажатиемкнопки[ENTER].
Примечание:Дляпредотвращениярезких«скачков»звукавмонитореилинаушни-
ках рекомендуется устанавливать минимальное значение параметра LEVEL (уровень)
перед включением генератора.
LEVEL: настраиваетуровеньвыходногосигналагенератора,отображаемыйсоседним
измерителем.
Данныйпараметрможетбытьустановленручкойнастройкипараметроввнезависимо-
стиоттого,какойпараметрвыбранвданныймомент.
WAVEFORM: Данныекнопкивыбираютформуволны:SINE(синусоидальная)100Hz,
SINE1kHz,SINE10kHz,1kHz/400Hz,PINKNOISE(розовыйшум),orBURSTNOISE,кото-
раяиздает200мсимпульсырозовогошумас4-секундныминтервалом.Есливыбрано
значение1кГц/400Гц,генераторвыдаетсигналссинусоидальнойволнойнаразличных
частотахналевую,правуюинечетную/четнуюшины.
ASSIGN: Данныекнопкииспользуютсядлянаправлениявыходногосигналагенератора
навыходныешины,дополнительныепосылы,посылыMatrixистереовыход.
