MARTIN RDM 5.5 Splitter [10/29] Применение прибора в первый раз

Руководство

пользователя

для

сплиттеров

Martin DMX 5.3

RDM 5.5

Применение прибора в первый раз

Прежде чем подать питание на устройство:

• Внимательно просмотреть раздел «Информация по безопасности»,

начинающийся на стр. 4.

• Удостовериться, что напряжение в сети питания переменного тока

находится в диапазоне, указанном на маркировке изделия с серийным

номером.

• Для сплиттера DMX 5.3: в случае, если входящая в комплект поставки

вилка сетевого питания (переносная вилка) не соответствует по

характеристикам локальным выходам питания, отрезать ее и установить

подходящую вилку на кабель питания (см. раздел «Кабель питания и

вилка» на стр. 13).

• Для сплиттера RDM 5.5: установить входящий в комплект поставки

соединитель-разъем входа питания Neutrik PowerCon на соответствующий

кабель питания и либо установить сетевую вилку, либо подключить

устройство методом жесткого монтажа к электрической установке здания

(см. «Кабель питания и вилка», стр. 14).

Функции

Как сплиттер DMX 5.3, так и RDM 5.5 предназначены для передачи сигналов

DMX. Сплиттер RDM 5.5 также обеспечивает двунаправленную передачу

сигнала RDM по каналу передачи данных.

Разветвление канала данных

Ответвление канала передачи данных DMX или DMX/RDM с помощью

пассивного разветвления, такого как разъем «Y», с большой степенью

вероятности приведет к неполадкам в передаче данных, и поэтому не

рекомендуется. Сплиттеры Martin позволяют разветвлять канал передачи

данных на ветви вплоть до 5:

не разрешено

без сплиттера со сплиттером

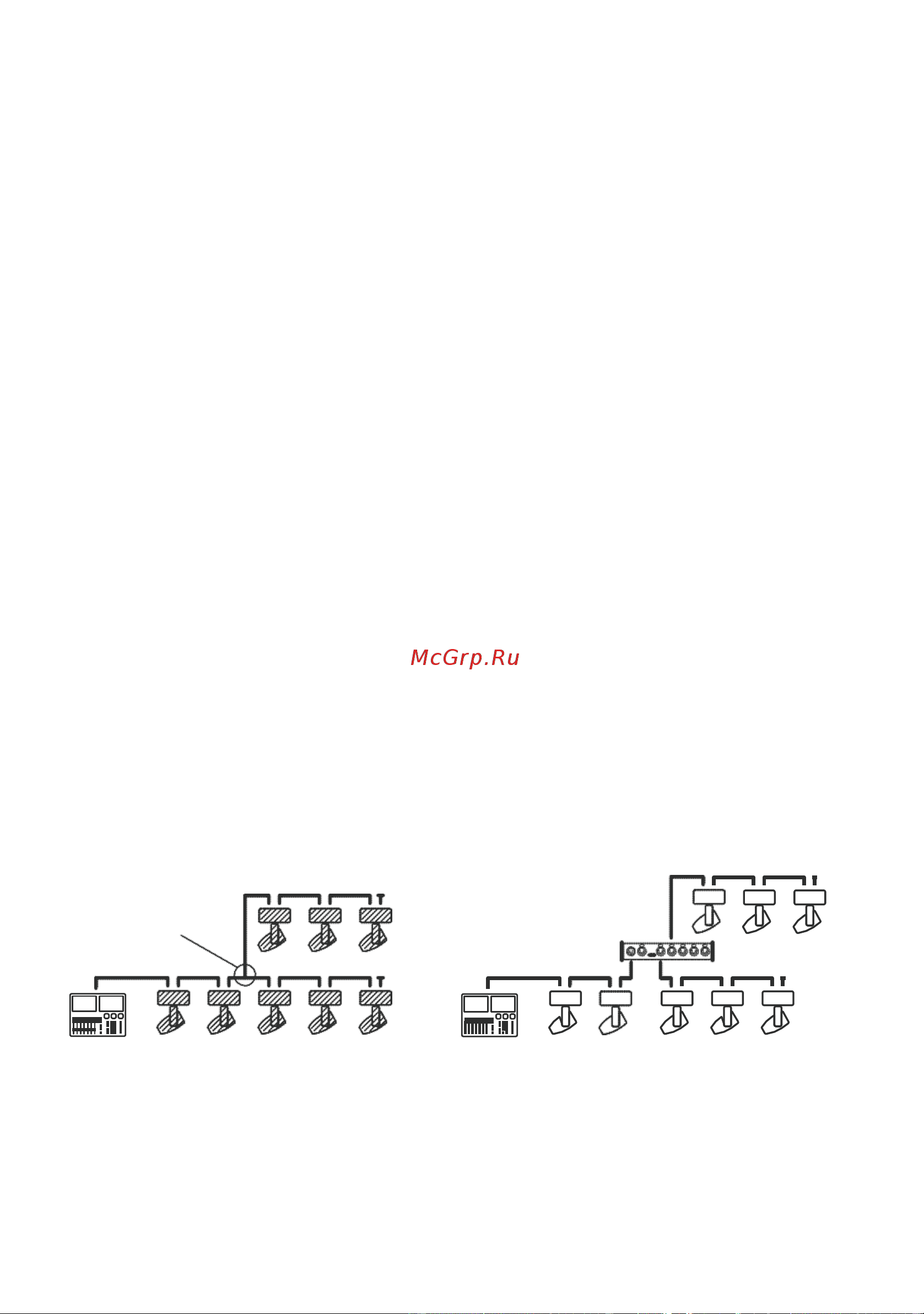

Рисунок 1: Разветвление сигнала данных
