Питание
переменного
тока
15

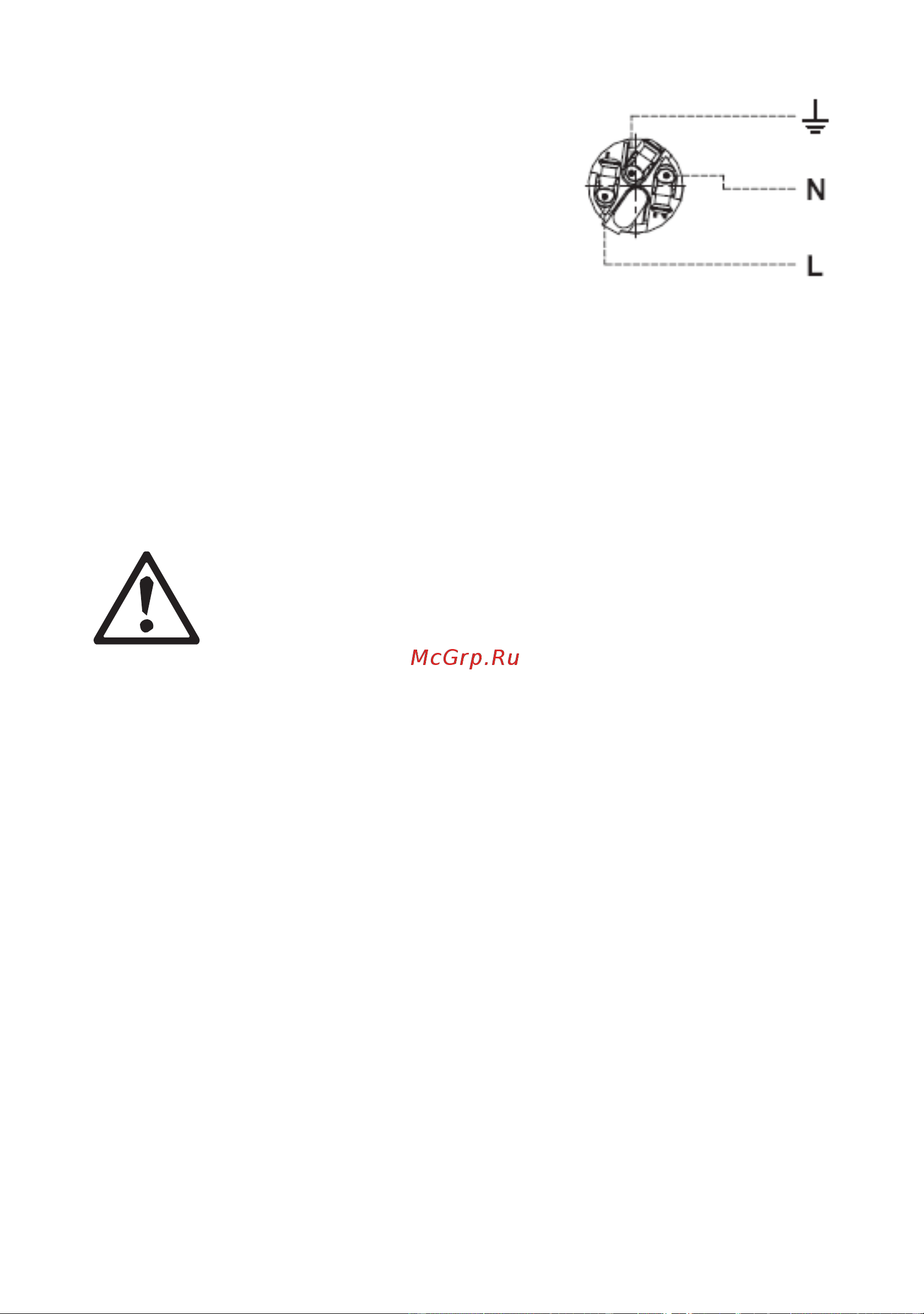

5. Вставить каждый из концов
проводов в соответствующую
клемму (см. рисунок справа и
таблицу 1 выше) и затянуть с
помощью малой отвертки с
плоской головкой.
6. Втолкнуть и вставить патрон в
рубашку (обратите внимание, что
на патроне поднята шпонка, чтобы
обеспечить соответствующую
ориентацию при вставке).
7. Затянуть втулку с помощью
гаечного ключа с моментом затяжки 2,5
Нм (1,8 фунт-фута).
Клеммы
Иллюстрации в этом разделе используются с разрешения компании
Neutrik AG
Передача питания на другие устройства
Осторожно! Токовая нагрузка всех устройств, подключенных к
сети питания переменного тока в одной взаимосвязанной цепочке
через разъем прохождения питания сплиттера RDM 5.5 не должна
превышать 19,6 ампер.
Устройства можно подключать в цепочку, разъем прохождения питания к
входу питания, таким образом, чтобы они все забирали питание
переменного тока от сети через гнездовой разъем прохождения питания
Neutrik PowerCon сплиттера RDM 5.5, но необходимо выполнить
определенные требования:
• Для соединения сплиттера RDM 5.5 с сетью переменного тока питания
и для подключения всех устройства в цепочку друг к другу необходимо
использовать кабель питания, который будет удовлетворять всем
требованиям, определенным на странице 5 настоящего руководства.
• Для забора питания от сети переменного тока через гнездовой разъем
прохождения питания сплиттера RDM 5.5 необходимо использовать
монтируемый на кабель соединитель светло-серого цвета Neutrik
PowerCon NAC3FCB, а для подачи питания на гнездовой вход питания
RDM 5.5 необходимо использовать монтируемый на кабель соединитель
синего цвета Neutrik PowerCon NAC3FCA.
• Вне зависимости от того, каково напряжение в сети переменного тока,
забор тока всеми устройствами, которые забирают питание переменного
тока от сети и объединены в одну цепочку, при подаче питания через
разъем прохождения питания сплиттера RDM 5.5, который подключен
непосредственно к источнику питания переменного тока, не должен
превышать 19,6 ампер.
