Соединения

передачи

данных

настройка

Светодиод под кнопкой прекращения сигнала зажигается, когда

активируется прекращение сигнала DMX.

Кнопка

прекращен

ия сигнала

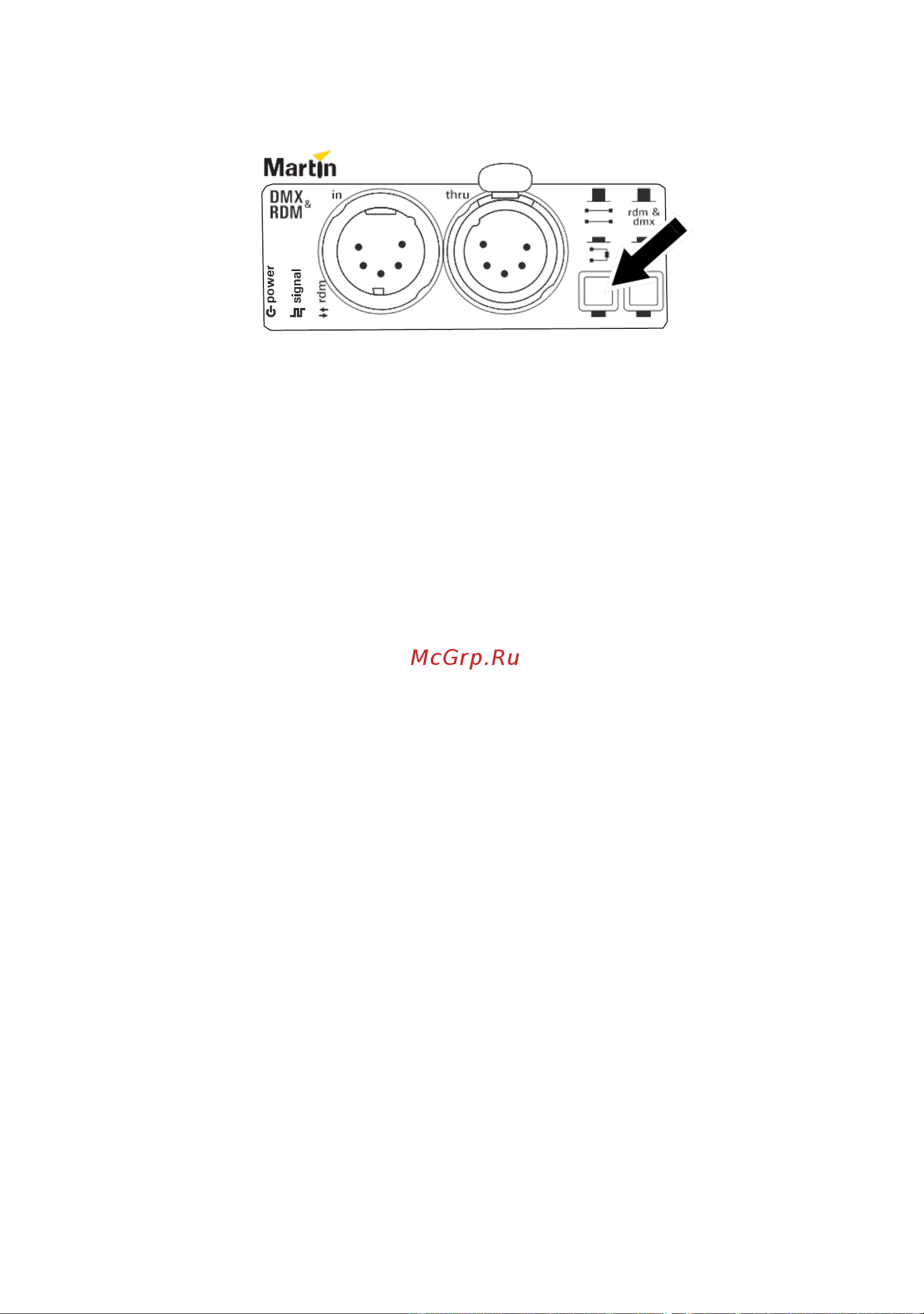

Рисунок 8: Прекращение сигнала DMX (показан разветвитель 5.5)

Выход данных

Гнездовые разъемы сплиттера out 1 - 5 обеспечивают усиление,

буферизацию, воспроизведение и оптическую изоляцию выходного

сигнала данных, присутствующего на гнезде in.

Вы можете создавать до 5 ветвей канала данных, подключая кабель DMX к

гнездам out сплиттера с помощью штыревых кабельных соединителей XLR.

К каждой ветви можно подключить до 32 устройств, и каждую ветвь

необходимо оконцевать с помощью терминатора DMX, который необходимо

вставить в выход последнего устройства DMX. Оконцевание

неиспользуемых выходов на сплиттере не требуется.

RDM (Сплиттер Martin RDM 5.5)

Сплиттер Martin RDM 5.5 передает как сигнал DMX, так и сигнал RDM

в двух направлениях по каналу передачи данных.

Удаление сигналов помимо DMX

Изделия Martin с управлением через DMX отслеживают сигнал денных и

отфильтровывают все данные, которые не предназначены для принятия.

Изделия Martin, которые не поддерживают RDM, соответственно, не будут

затронуты, если сигнал RDM не присутствует на канале данных. Однако

существуют изделия под управлением DMX, которые не отфильтровывают

сигнал данных. Эти изделия могут действовать неожиданным образом при

получении сигнала RDM.
