MARTIN RDM 5.5 Splitter [14/29] Руководство пользователя для сплиттеро

Руководство

пользователя

для

сплиттеров

Martin DMX 5.3

RDM 5.5

Осторожно! Не затягивать винты с участком с резьбой длиной

более 4 мм (0,15 дюйма) в любой конец любого их сплиттеров.

Монтаж на стойку 19 дюймов

Как сплиттер DMX 5.3, так и RDM 5.5 можно монтировать парами в ряд в

стандартные 19-дюймовые стойки. Обе модели сплиттеров имеют

одинаковые размеры и монтажную систему. Чтобы установить сплиттеры

на стойку:

1. Скрепить два сплиттера бок-о-бок с помощью четырех нарезных

крепежных болтов Torx 10 M3 x 6, входящих в комплект поставки

одного из сплиттеров, как показано на участке B на рисунке 7.

2. Прикрепить входящие в комплект поставки одного из сплиттеров

кронштейны-уголки к внешним концам пары сплиттеров с помощью

восьми входящих в комплект поставки винтов Torx 10 M3, создающих

резьбу, и 4 винтов как показано на участке C рисунка 7.

Осторожно! Не затягивать винты с участком с резьбой длиной более 4

мм (0,15 дюйма) в любой конец любого их сплиттеров.

3. Для закрепления сплиттеров на стойке использовать кронштейны-уголки

и соответствующие винты.

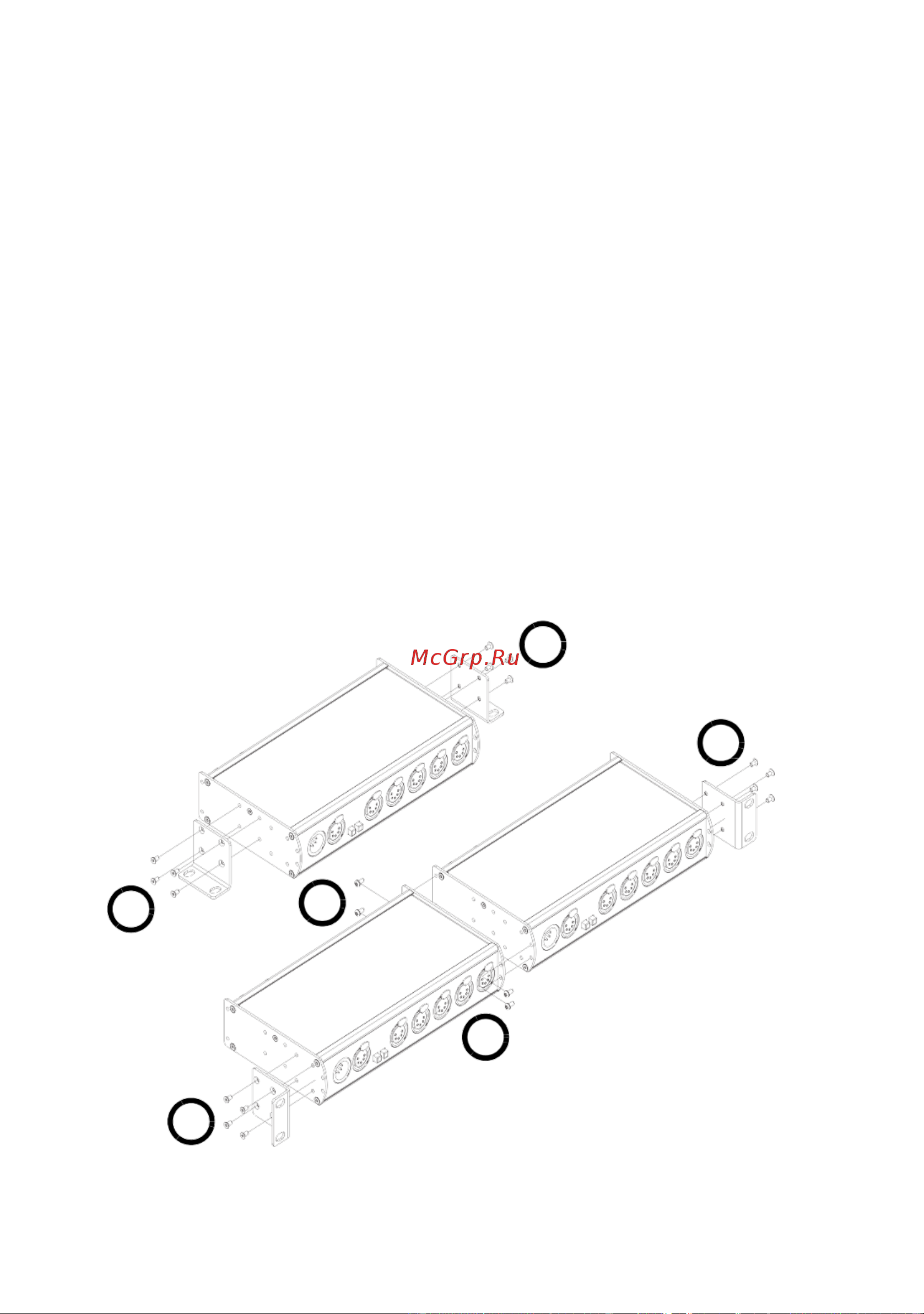

Рисунок 7: Варианты монтажа
