Установка
11
Установка
Установка на
монтажные
конструкции
Как сплиттер DMX 5.3, так и RDM 5.5
можно установить для передвижения в
воздухе на монтажной конструкции.
Чтобы установить их в монтажной
конструкции:
1. Прикрепить соответствующий ферме
монтажный зажим или подвеску с
траверсой к сплиттеру с помощью болта
класса не ниже 8.8 М12, как показано на
Рисунке 6.
Осторожно! Когда болт затянут, резьба
болтов должна проходить на 10 мм (0,4
дюйма) минимум и на 25 мм (0,9 дюйма)
максимум в сплиттер.
2. Надежно затянуть монтажный зажим на
ферме или подвеске с траверсой.
3. Обернуть страховочный трос,
одобренный для устройства такого веса,
который сможет обеспечить ему
достаточную поддержку, протянув его
сквозь ушко на задней стороне сплиттера
и вокруг фермы или подвески с
траверсой.

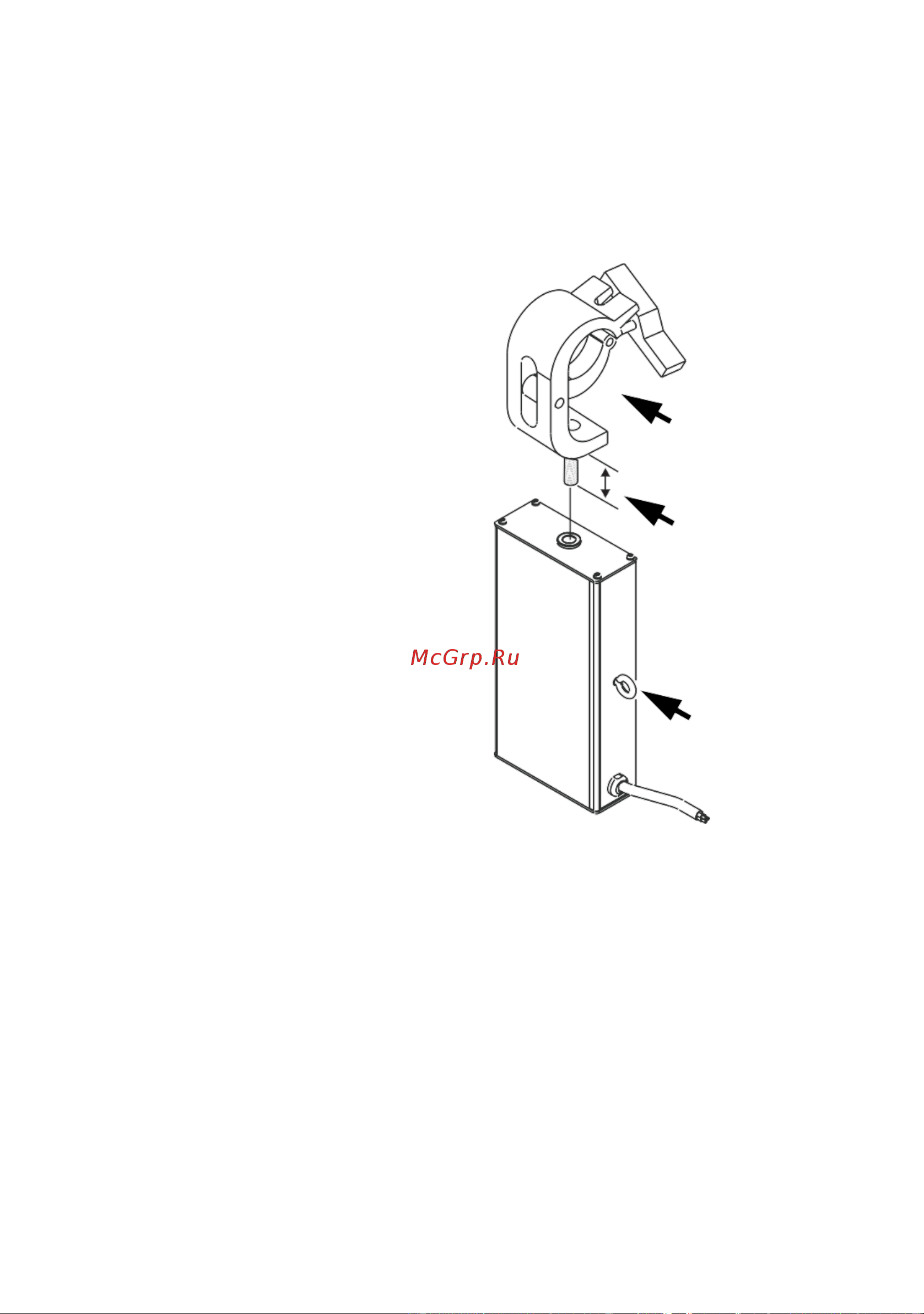

Монтажный зажим
Входящая резьба
монтажного болта
монтажного
зажима
Ушко для
страховочного
троса
Рисунок 6: Монтаж с помощью монтажного
зажима
Крепление к поверхности
Как сплиттер DMX 5.3, так и RDM 5.5 можно закрепить на плоской
устойчивой поверхности с любой ориентацией. Для крепления к
поверхности:
1 Прикрепить входящие в комплект поставки кронштейны-уголки к внешним
концам сплиттера с помощью восьми входящих в комплект поставки
винтов, создающих резьбу, Torx 10 M3, как показано на участке A
рисунка 7. Кронштейны-уголки можно закрепить, как показано на участке
А рисунка 7, или повернуть на 180°, чтобы сплиттер можно было
закрепить на или под поверхностью с помощью четырех
соответствующих винтов.
