14
Руководство
пользователя
для
сплиттеров
Martin DMX 5.3
и
RDM 5.5
В таблице 1 представлены некоторые стандартные схемы
идентификации выводов. Если у Вас есть какие-либо сомнения по
поводу установки, необходимо проконсультироваться с
квалифицированным электриком.
Провод
(система
стандарта США)
Провод
(система
стандарта ЕС)
Вывод
Маркировка
Цвет винта
черный
коричневый
фаза питания
«L»
желтый или
латунный
белый
синий
нейтральный
«N»
серебристый
зеленый
желтый/зеленый
земля
или
зеленый
Таблица 1: Идентификация выводов вилки питания
Сплиттер Martin RDM 5.5
Сплиттер Martin RDM 5.5 поставляется с синим соединителем, монтируемым на
кабель, Neutrik PowerCon NAC3FCA для ввода питания. Пользователь должен
обеспечить наличие кабеля питания соответствующей длины, который бы
удовлетворял требованиям, перечисленным на стр. 5, и установить соединитель
PowerCon, как описано ниже. Пользователь должен либо методом жесткого
монтажа провести кабель к электрической установке здания, установив при этом
в пределах легкой доступности выключатель, либо установить сетевую вилку с
заземлением на кабель питания, так чтобы вилка соответствовала
характеристикам локальных выходов питания и следуя при этом инструкциям
производителя вилки питания. В таблице 1 представлены некоторые
стандартные схемы идентификации выводов. Если у Вас есть какие-либо
сомнения по поводу установки, необходимо проконсультироваться с
квалифицированным электриком.

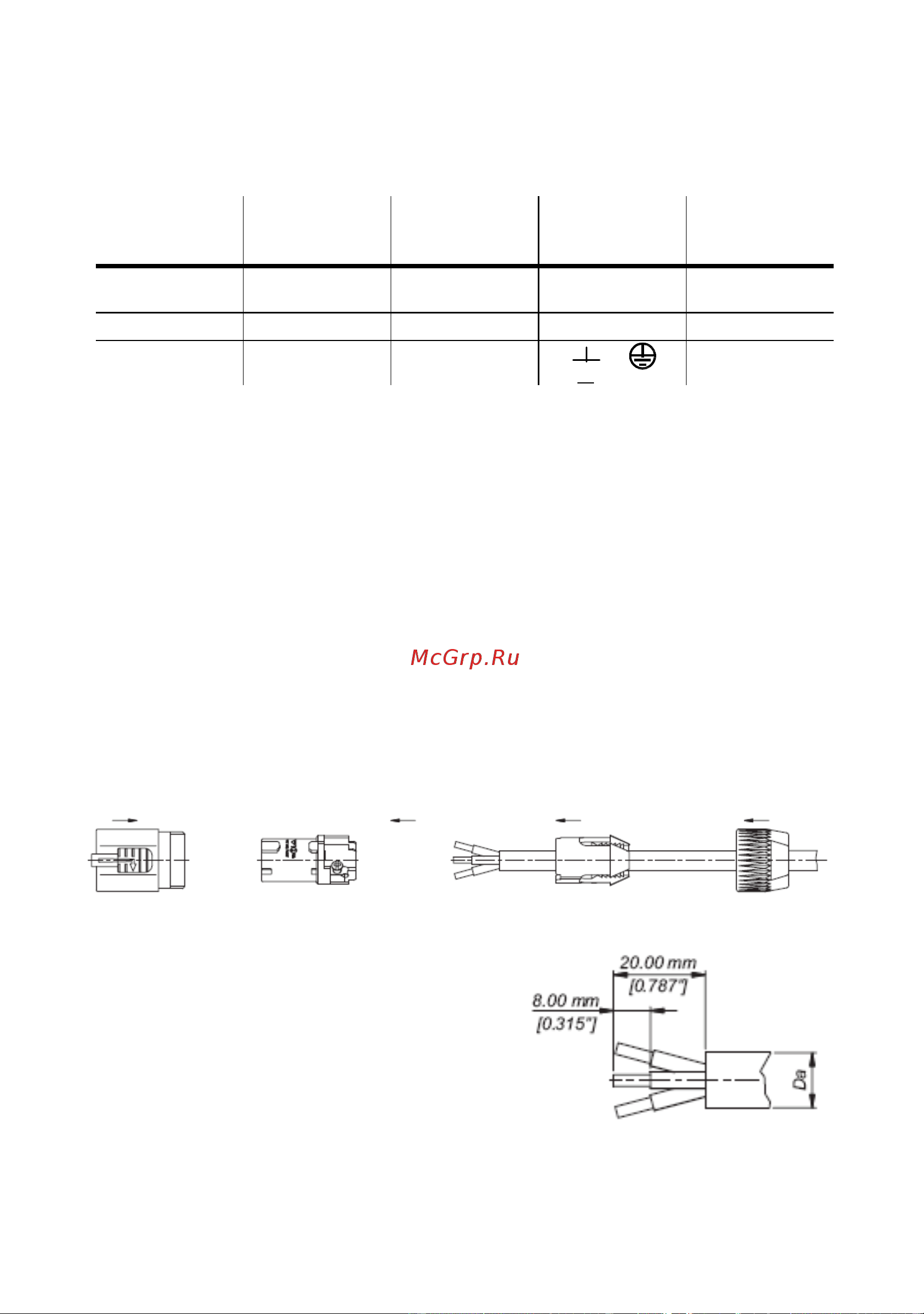

Установка соединителя входа питания Neutrik NAC3FCA на кабель питания
Рубашка Вставка Зажимной патрон Втулка
Чтобы установить входной
соединитель Neutrik NAC3FCA на
кабель питания:
1. Надеть втулку на кабель.
2. Надеть белый зажимной патрон на
кабели диаметром (D
a
) 5-10 мм (0,2 -
0,4 дюйма) или черный зажимной
патрон на кабели диаметром 10 -15 мм
(0,4 - 0,6 дюйма).
3. Подготовить конец кабеля,
Конец кабеля
зачистив 20 мм (0,8 дюйма) внешней оболочки кабеля.
4. Зачистить 8 мм (1/3 дюйма) с конца каждого из проводов.
