14
4.3.4
➠
4.3.5
TYPE BP
FREQ 1.00 kHz
GAIN
Q 0.1
THRESHOLD -40 dB
RATIO ∞ : 1
0
dBu
-40
dBu
-40 dBu 0
dBu
4.4
4.4.1
RU
Руководство пользователя ULTRADRIVE PRO DCX2496
Динамический эквалайзер (FILTER)
Динамический эквалайзер (DYNAMIC)
Меню INPUT/GAIN
Меню SUM

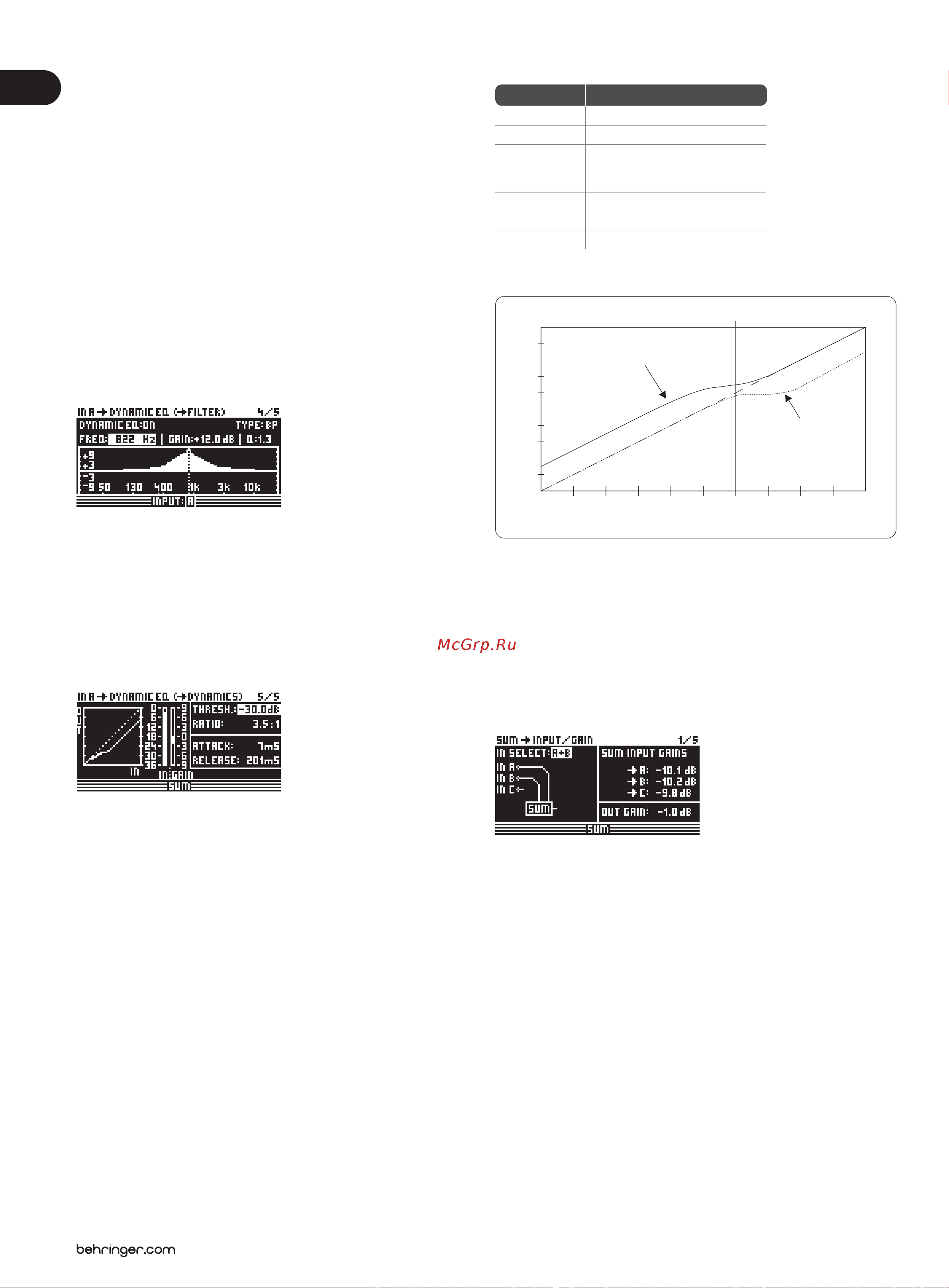

Рис. 4.34: In A Dynamic EQ ( Filter)
Рис. 4.35: In A Dynamic EQ ( Dynamics)
Рис. 4.36: Характеристики фильтра с усилением выше/ниже значения порога
Рис. 4.37: Sum (сумма) Input/Gain
Таблица 4.3: Настройки полосового фильтра с крайними значениями (на основе рис. 4.36)
➠
➠
➠
➠
Поскольку динамический эквалайзер (DYNAMIC EQ) является сложным модулем, его
параметры распределены по двум страницам - FILTER и DYNAMIC.
Динамический эквалайзер влияет на определённый частотный диапазон сигнала в зависимости
от уровня громкости. В зависимости от настроек, сделанных пользователем, этот
эквалайзер может добавлять или вырезать этот диапазон частот. Если регулятор усиления
установлен ниже уровня соответствующего частотного диапазона, и превышено установленное
в пресете значение THRESHOLD (порог), то эквалайзер будет снижать уровень усиления
этого диапазона частот. Величина применяемой коррекции усиления определяется значение
RATIO (соотношение). Когда уровень сигнала снова станет ниже уровня порога, полоса частот
снова будет восстановлена, то есть динамический эквалайзер прекратит обработку сигнала.
Если вы зададите с помощью регулятора GAIN определённое усиление, то уровень полосы
частот будет увеличиваться в зависимости от уровня громкости. Когда уровень выбранной
полосы частот станет ниже порогового значения, эта полоса будет усилена в соответствии
с параметром RATIO. Когда уровень сигнала снова станет выше уровня порога, динамический
эквалайзер прекратит обработку сигнала.
Страница DYNAMIC EQ (FILTER) по принципу работы и набору параметров похожа на страницу
эквалайзера. Отличие: Можно выбрать только один фильтр.
На этой странице вы можете изменять порог и режим работы сомпрессора и/или
экспандра (обработка звука в зависимости от уровня громкости).
Параметр THRESHOLD устанавливает порог, при превышении которого начинает работать фильтр.
Если фильтр настроен на снижение усиления (GAIN< 0) на странице DYNAMIC EQ (FILTER),
то эта полоса частот будет ослабляться, как только будет превышен порог.
Напротив, если фильтр настроен на увеличение усиления (GAIN > 0), то полоса частот будет
усиливаться, как только её уровень станет ниже уровня порога. Можно установить значения
порога в диапазоне от -60 до 0 дБ. Затем, вы можете использовать параметр RATIO для
установки степени увеличения/ослабления уровня. Параметр RATIO регулирует баланс
между входным и выходным сигналами. Доступны значения от 1.1: 1 (минимальное
увеличение/ослабление) до ? : 1 (максимальное увеличение/ослабление).
Параметр ATTACK (атака) устанавливает, насколько быстро динамический эквалайзер будет
реагировать на превышение сигналом уровня порога в ту или другую сторону. Его можно
настроить в пределах от 1 до 200 миллисекунд.
Параметр RELEASE управляет временем восстановления, необходимым эквалайзеру для
прекращения обработки сигнала после того, как он снова вернулся в определённые рамки
(в зависимости от настроек GAIN). Доступно время восстановления от 20 до 4000 миллисекунд.
Настройки
+15 dB > непрерывная линия
0 dB > прерывистая линия
-15 dB > пунктирная линия
Положительное усиление >
подъем усиления
после падения
уровня ниже порога
Отрицательное усиление >
снижение усиления
после превышения
уровня выше порога
Threshold (порог)
Кроме сигнала с входов A-C в ULTRADRIVE PRO DCX2496 есть возможность создания
суммарного сигнала, состоящего из комбинации трёх входных сигналов. Этот сигнал SUM
можно в любое время изменить, как и любые другие входные сигналы, так что для вас
доступны четыре отдельных источника сигнала.
В этом меню параметр IN SELECT позволяет вам выбрать комбинацию из сигналов любых
двух входов для формирования сигнала SUM. Доступны следующие опции: IN A + IN B,
IN A + IN C и IN B + IN C. Конечно же, вы можете для сигнала SUM использовать только
один входной сигнал (IN A, IN B или IN C), дублируя таким образом один из входов. Но
установите параметр IN SELECT на OFF. Текущая конфигурация SUM показана в виде
диаграммы под этим параметром.
В верхнем левом углу дисплея есть параметры SUM INPUT Gains (уровни входов для
сигнала SUM), которые вы можете использовать для регулировки уровня входных
сигналов A-C. Отбор этих сигналов происходит напрямую после входных конвертеров -
до эквалайзера и динамической обработки. Поэтому перенастройка уровня входа не
требуется. Можно установить значения SUM INPUT GAINS в диапазоне от -15 до +15 дБ.
С помощью параметра OUT GAIN вы можете управлять уровнем выхода суммарного сигнала.
Этот сигнал также отбирается до эквалайзера и динамической обработки и может быть
направлен на выходные каналы 1-6. Диапазон значений составляет от -15 до +15 дБ.
Таким образом, вы можете использовать только один параметр для быстрой регулировки
всех входов с сохранением уже установленного между ними баланса.
возможность создать суммарный сигнал из сигналов всех трёх входов отсутствует!
Если вы не хотите использовать дополнительный источник сигнала,
