Behringer ULTRA-DRIVE PRO DCX 2496 [29/36] Полосная моносистема с 1 дополнительным моно сигналом
![Behringer ULTRA-DRIVE PRO DCX 2496 [29/36] Полосная моносистема с 1 дополнительным моно сигналом](/views2/2008672/page29/bg1d.png)
29
6.11
RS-232
In A In B In A In B
1 2 3 4 5 6 6 5 4 3 2 1
EUROPOWER EP2000
High (6) High (6)
High mid (5) High mid (5)
Mid (4) Mid (4)
Low mid (3) Low mid (3)
Low (2) Low (2)
Left Right
EUROLIVE F1220A
EUROLIVE B1800X PRO
LINK
(RS-485)
RU
Руководство пользователя ULTRADRIVE PRO DCX2496
5-полосная моносистема с 1 дополнительным моно сигналом
Микшерный пульт XENYX X2222USB
Моно выход 1
Моно выход 2
Стерео усилитель мощности
Широкополосный моно монитор

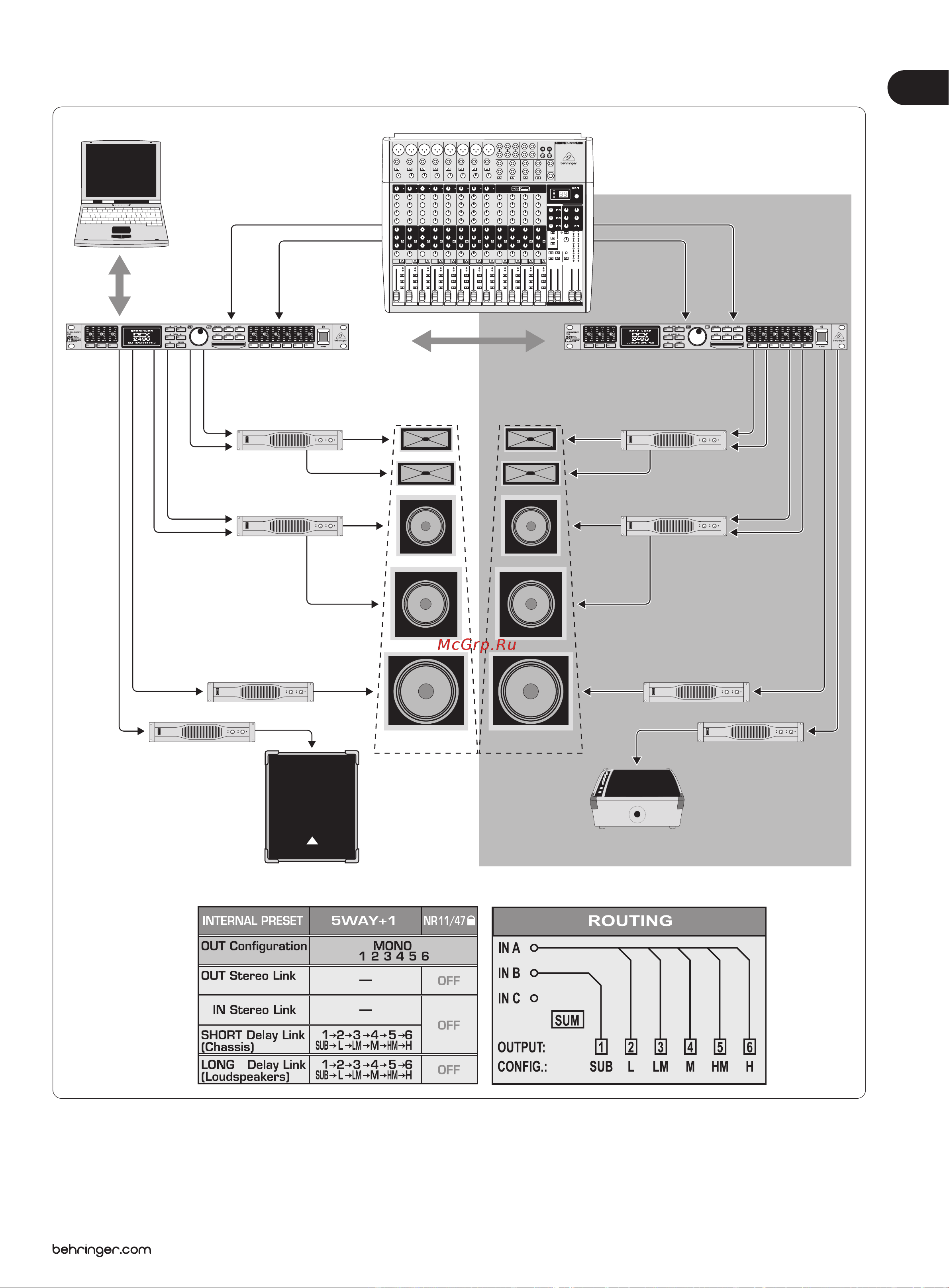

Рис. 6.11: 5-полосная моносистема плюс 1 моно сигнал (на стереоканал)
Основной левый
канал
Основной правый
канал
Выходы
4-полосные колонки
в виде башен
(сигнал IN A)
Выходы:
Сигнал In B (1)
Сигнал In B (1)
моно сабвуфер
И опять, двумя ULTRADRIVE PRO можно управлять дистанционно с помощью компьютера или ноутбука, на котором установлена программа CrossOverRemote Software.
Эта система похожа на систему, рассмотренную в главе 6.10. Только здесь передаются 5 настроенных полос частот на стереоканал. Сабфувер подключен к
отдельному усилителю мощности, включенному по мостовой моно схеме, как и в шестом канале, который можно использовать независимо и управлять его
сигналом с помощью входа B. В нашем примере один из этих моноканалов используется для отдельного сабвуфера, а моноканал второго ULTRADRIVE PRO
одаёт сигнал на широкополосный сценический монитор.
