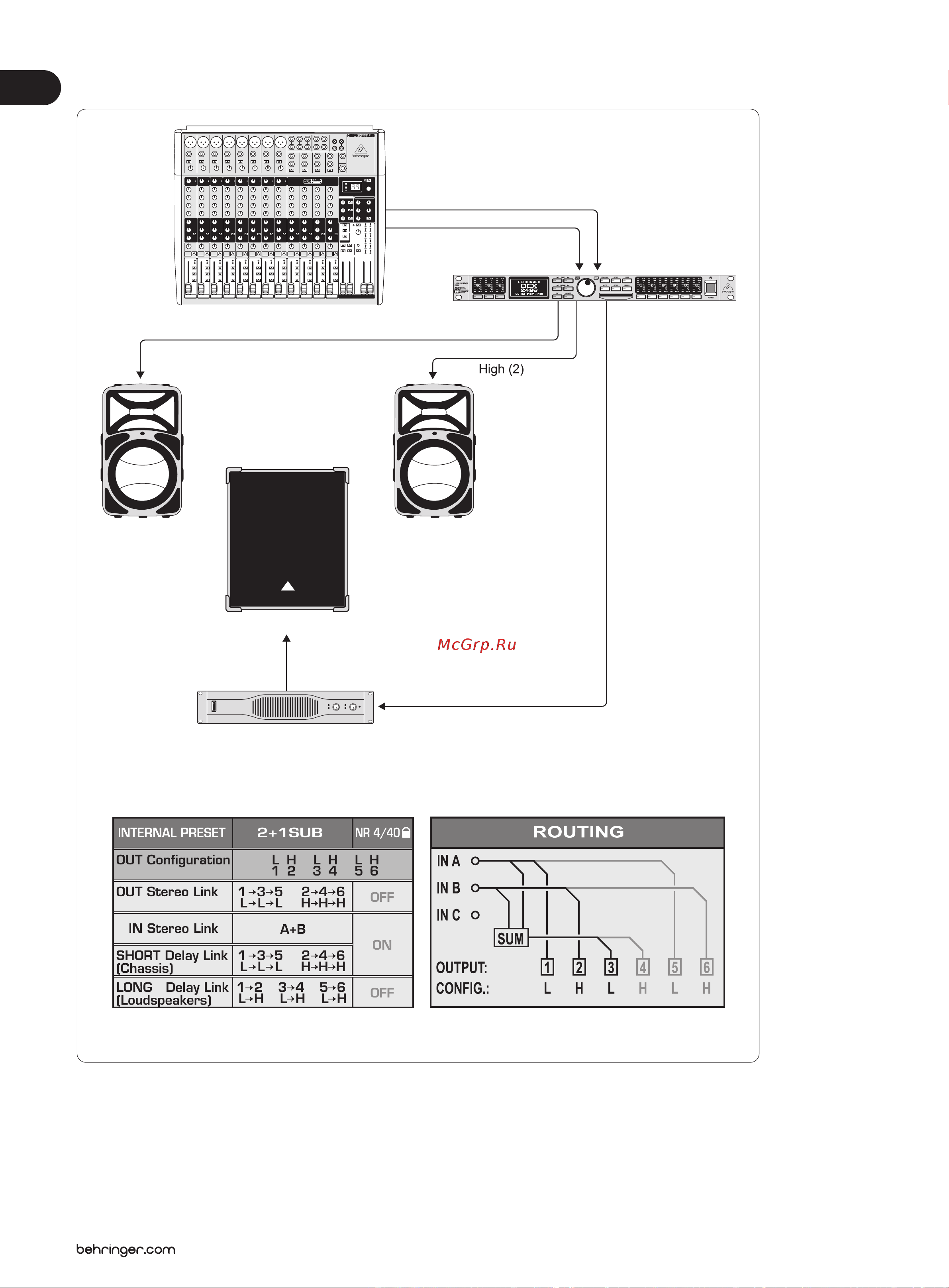

Стерео конфигурация плюс моно сабвуфер.
Рис. 6.4: Стерео конфигурация плюс моно сабвуфер.
Широкополосный стереосигнал поступает на две активные колонки для воспроизведения стерео. Здесь не требуется дополнительное разделение частот, потому
что кроссовер и усилитель в активных колонках прекрасно подходят друг другу. Между тем, для получения более мощного низа, низкие частоты в активных
колонках вырезаются и направляются на сабвуфер. Усилитель мощности установлен в мостовой моно-режим, и сигнал SUM, полученный с входов
IN A+B, поступает в сабвуфер. Выходы 4-6 можно использовать для стерео или моно линий задержек.
