15
4.5
4.5.1
➠
Output-
conguration
OUT 1 OUT 2 OUT 3 OUT 4 OUT 5 OUT 6
LMHL MH Left Lowe Left Mid Left Hi Right Low Right Mid Right Hi
LLMMHH Left Low Right Low Left Mid Right Mid Left Hi Right Hi
L HL HLH Left Low Left Hi Center Low Center Hi Right Low Right Hi
MONO Sub-woofer Low Low-Mid Mid Hi-Mid Hi
4.5.2
◊
4.5.3
4.5.4
RU
Руководство пользователя ULTRADRIVE PRO DCX2496
Следующие страницы меню SUM полностью идентичны страницам 2/5 -
5/5 входов IN A/B/C (смотрите главы 4.3.2 до 4.3.5)!
Меню OUT 1-6
Меню GENERAL (общее)
X-OVER POINTS (точки пересечения частот)
LIMITER (лимитер)
POLARITY/PHASE (полярность/фаза)

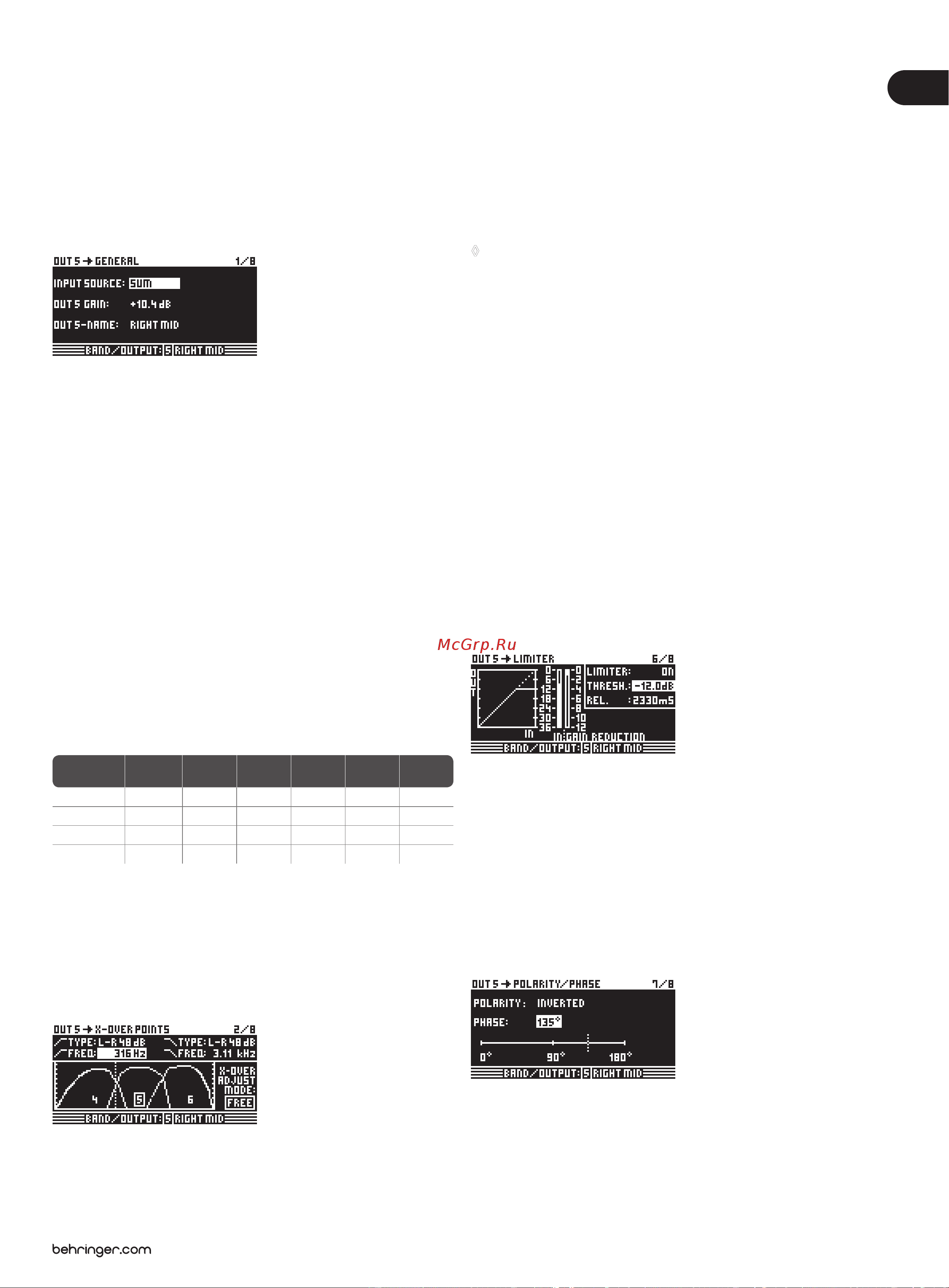

Рис. 4.38: Out 5 (выход 5) General
Таблица 4.4: Названия выходов по умолчанию в зависимости от конфигурации выходов
Рис. 4.39: Out 5 X-Over Points (точки пересечения частот)
Рис. 4.40: Out 5 (выход 5) Limiter (лимитер)
Рис. 4.41: Out 5 Polarity/Phase
➠
➠
➠
Нажмите одну из кнопок выходов OUT 1-6 для входа в меню OUTPUT соответствующего
выхода. Здесь вы можете настроить конфигурацию входа-выхода, точки раздела кроссовера
или, как и с входными сигналами, параметры EQ и DYNAMIC EQ.
На первой странице этого меню с помощью параметра INPUT SOURCE вы можете выбрать
входной сигнал, поступающий на выбранный выход. Среди доступных опций входы A-C и
дополнительный сигнал шины SUM. Если в меню SETUP была предварительно выбрана
конфигурация STEREO-LINK (смотрите главу 4.2.1 IN/OUT), то вход А будет автоматически
направлен на выход левого канала LEFT CHANNEL, а вход B на выход правого канала RIGHT
CHANNEL. Но эту пресетную установку можно изменить так, как вам удобно.
Параметр OUT 1(-6) GAIN управляет громкостью соответствующего выходного канала
(также pre-EQ, pre-DYNAMIC EQ). Можно установить значения в диапазоне от -15
до +15 дБ. Громкость выходов, как и входов, необходимо устанавливать правильно для
предотвращения появления искажений.
Третий параметр - OUT 1-6-NAME, можно использовать для того, чтобы дать выходу
определённое название. В отличие от входов DCX2496, вы не можете вводить здесь
отделные символы, а можете только выбрать название из списка пресетных названий
(например, LEFT LOW-MID, RIGHT HI-MID, SUBWOOFER и т.д.). В зависимости от
конфигурации выходов (например, LMHLMH) и выбранного выхода система сама присвоит
ему название по умолчанию. Это название можно в любой момент изменить с помощью
колеса прокрутки, выбрав другое название из списка.
На этой странице вы можете установить частоту среза и характеристику фильтра
для отдельных выходов, которые графически отображены для одного стереоканала и по
всему частотному диапазону. Используйте кнопки OUT 1-6 для выбора выхода для обработки.
Вокруш выбранного вами номера выхода появится рамка.
Используйте параметр TYPE в левом верхнем углу дисплея для выбора типа характеристики
на нижнем (левом) скате кривой. Для установки верхнего (правого) ската используйте
параметр TYPE в правом верхнем углу дисплея. Оба параметра отмечены символом кривой.
Вы можете выбирать из трёх типов фильтров:
1. Butterworth (с крутизной 6, 12, 18, 24 или 48 дБ/окт.)
2. Bessel (с крутизной 12 или 24 дБ/окт.)
3. Linkwitz-Riley (с крутизной 12, 24 или 48 дБ/окт.)
При более высокой крутизне фильтра количество фильтров будет
снижаться (смотрите страницу 3/6 меню EQ, дисплей >FREE<). Для
каждых 12 дБ увеличения крутизны вы будете терять 1-2 эквалайзера.
Параметр FREQ в левом верхнм углу дисплея отвечает за выбор частоты нижнего
(левого) среза для одного выхода. Такой же параметр с правой стороны отвечает за выбор
верхней (правой) частоты среза. Оба параметра также отмечены символом кривой.
Когда режим X-OVER ADJUST MODE установлен на "FREE", то вы можете вводить все
значения типа фильтра TYPE и значения частоты FREQ независимо друг от друга. Когда
выбрана опция "LINK", вы можете соединять фильтр кроссовера для регулируемых выходов.
Хотя ваши настройки сохраняются, они будут пропорционально смещаться при
каждом изменении параметра. Когда вы с целью проверки сместите верхнюю частоту
среза выхода 1 в конфигурации LMHLMH, нижняя частота среза выхода 2 также сместится.
Следующие страницы с 3/8 по 5/8 (EQ, DYNAMIC EQ (FILTER) и DYNAMIC EQ (DYNAMICS))
полностью идентичны страницам с 3/5 по 5/5 меню IN.
Для защиты вашего усилителя мощности и акустических систем в ULTRADRIVE PRO
предусмотрен лимитер для каждого из шести выходов. Используйте это устройство для
сжатия вредных пиковых уровней.
Используйте параметр LIMITER для его включения (ON) и выключения (OFF). Соответствующий
параметр THRESHOLD устанавливает (подобно DYNAMIC EQ) порог срабоатывания
лимитера (-24 до 0 дБ). Параметр RELEASE управляет временем восстановления, которое
проходит между точками, когда сигнал стал ниже уровня порога и отключением
лимитирования (от 20 до 4000 мс).
Здесь можно исправить любые фазовые ошибки выходов (подавление определённого
диапазона частот).
