Behringer ULTRA-DRIVE PRO DCX 2496 [20/36] Двухполосная стерео конфигурация плюс моно сабвуфер
![Behringer ULTRA-DRIVE PRO DCX 2496 [20/36] Двухполосная стерео конфигурация плюс моно сабвуфер](/views2/2008672/page20/bg14.png)
20
6.2
Right (4)
EUROLIVE B1800X PRO
EUROPOWER EP2000
Left (2)
Left (1)
In A
1 2 3 4 5
In B
RU
Руководство пользователя ULTRADRIVE PRO DCX2496
Двухполосная стерео конфигурация плюс моно сабвуфер.

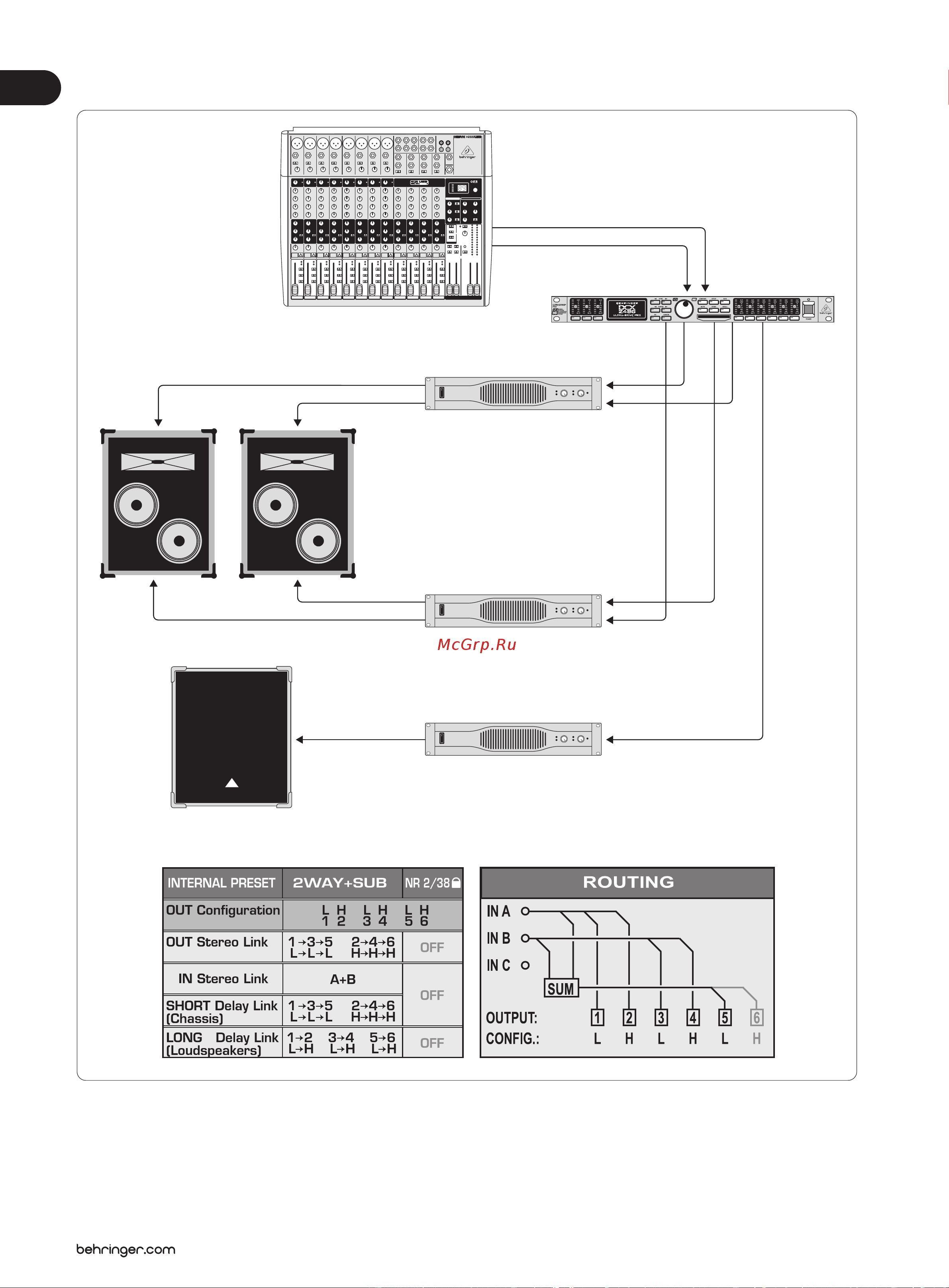

Рис. 6.2: Двух полосная стерео конфигурация плюс сабвуфер.
Каждый динамик двух двухполосных колонок управляется отдельно для обеспечения оптимального воспроизведения высоких (ВЧ) и средних (СЧ) частот.
Низкие частоты (НЧ) воспроизводятся моно сабвуфером, который приводится в действие от усилителя мощности, работающего в мостовом моно-режиме.
Сабвуфер получает этот сигнал с суммарного (SUM) входа DCX, сигнал которого является суммой смешанных сигналов входов In A+B, только уже состоит из низких частот.
Неиспользуемый вход С и выход 6 можно использовать, например, для моно линии задержки.
Right (правый)
Стереовыход
Left (левый)
Микшерный пульт XENYX X2222USB
High - ВЧ
Выходы:
Right (3) яMid - СЧ
Mid - СЧ
Стерео усилитель мощности
Моно субниз (усилитель в мостовом моно режиме)
Моно сабвуфер
High - ВЧ
(6 не используется)
Mid - СЧ
сигнал SUM (A + B) (5) я
Low- НЧ
