Руководство пользователя ULTRADRIVE PRO DCX2496
Быстрое начало работы
Эта глава для тех, кто не хочет ждать и хочет поскорее начать использовать DCX2496
на практике. Ниже вы найдёте описание вашего DCX2496 и его универсальных и
интуитивно понятных функций. Эта глава является отправной точкой для ваших исследований.
Поэтому, пожалуйста, прочитайте всё руководство пользователя, чтобы в полной мере
познакомиться с особенностями и функциями DCX2496.
Пожалуйста, проработайте следующие шесть глав (3.1-3.6) одну за другой. Итак, начнём!

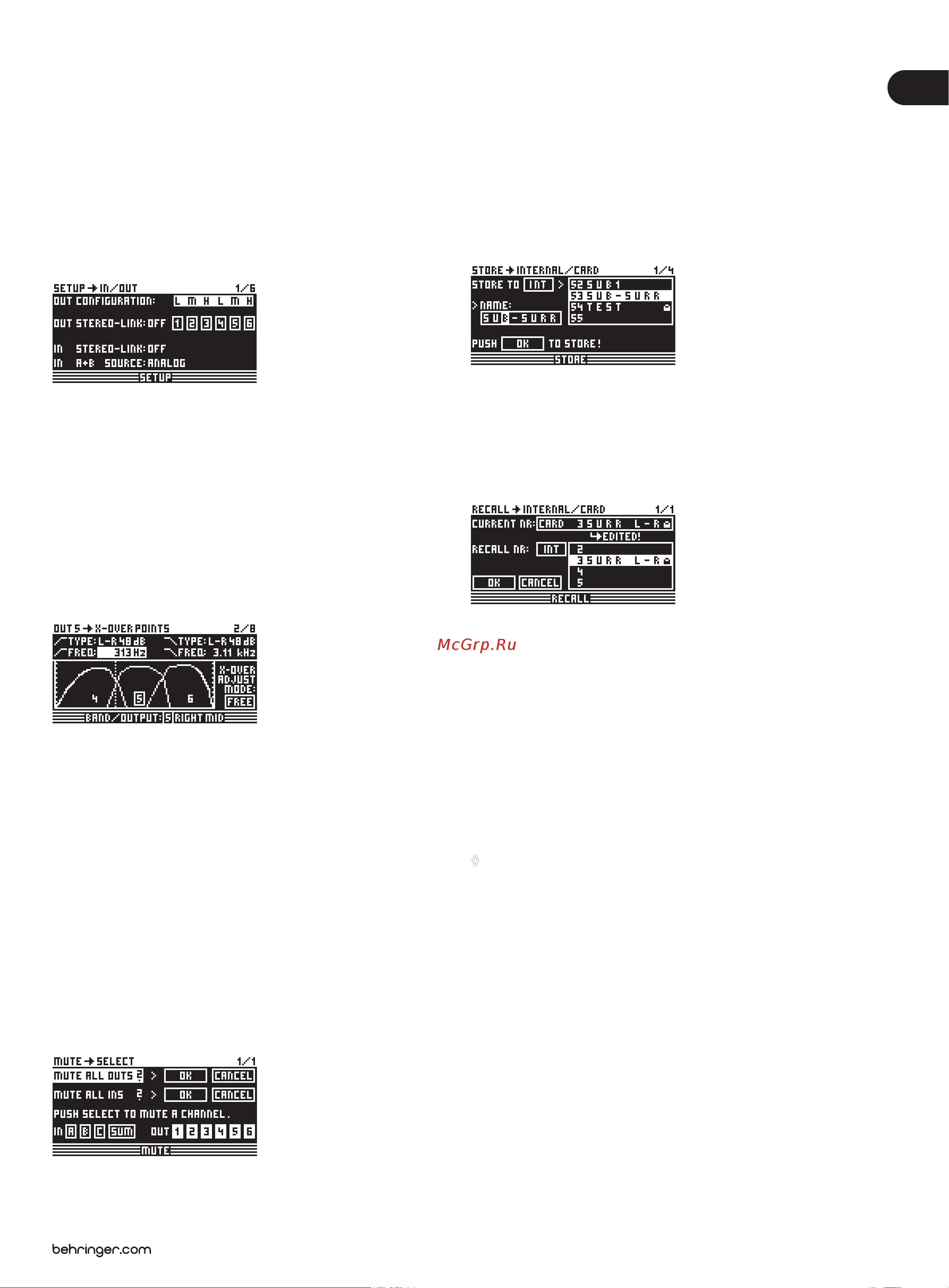

Выбор конфигурации выходов
Рис. 3.1: Setup (настройка)
In/Out (вход/выход)
Нажмите кнопку SETUP для вызова меню настройки SETUP. На первой странице меню
выберите конфигурацию выхода (OUT CONFIGURATION) для определения, какой выход
будет использоваться для определённого диапазона частот. Доступны одна моно и
три стерео конфигурации.
Моно конфигурация позволяет вам разделять входной сигнал на шесть различных полос
частот. Стерео конфигурации позволяют сформировать по три полосы частот на канал.
Сокращения L, M и H соответствуют низкочастотным, среднечастотным и высокочастотным
колонкам. Для получения более полной информации смотрите главу 4.2.1 “Вход/выход”.
Установка частот кроссовера
Рис. 3.2: Out (выход) X-Over Points (точки пересечения частот)
Для того чтобы назначить определённые полосы частот на выходные каналы, вам
нужно задать точки пересечения для каждого из них. Частоты пересечения
определяют верхнюю и нижнюю границы полосы частот, что позволяет вам чётко
разграничить частоты выходов друг от друга.
Нажмите кнопку соответствующего выхода (OUT 1-6) и выберите страницу меню
2/8 с помощью кнопки PAGE. C помощью параметров FREQ (частота) и TYPE (тип) вы
можете задать крутизну характеристики для частоты кроссовера и также выбрать
тип фильтра. Когда параметр X-OVER ADJUST MODE установлен на значение "LINK",
то любые изменения частоты кроссовера также будут смещать соседние диапазоны
частот. Для получения более полной информации смотрите главу 4.5.2 “Точки
пересечения частот”.
Мьютирование входных/выходных
каналов (MUTE)
Select (выбор) Рис. 3.3: Mute (мьютировние)
Сохранение установок
Рис.: 3.4: Store (сохранение) Internal/Card (внутренняя память/карта)
Нажмите кнопку STORE для сохранения ваших пресетов. В этом меню вы можете
сохранять пресеты либо во внутреннюю память (INT), либо на карту памяти (CARD).
Более подробно о функции STORE вы сможете прочитать в главе 4.8 "Меню STORE".
Загрузка пресетов
Рис. 3.5: Recall (загрузка)
Internal/Card (внутренняя память/карта)
Нажмите кнопку RECALL для загрузки пресетов из внутренней памяти или с карты
памяти. Выберите INT или CARD, а затем выберите пресет, который вы хотите загрузить.
Мы подготовили некоторые типичные пресеты, которые вы можете использовать в
качестве основы для ваших работ. Для получения более полной информации
смотрите главу 4.5.7 “Меню RECALL”.
Восстановление заводских пресетов
Если вы хотите восстановить заводские пресеты ULTRADRIVE PRO, во время включения
нажмите и удерживайте одновременно обе кнопки PAGE на передней панели. DCX2496
предложит вам подтвердить (OK) или отклонить (CANCEL) эту операцию. Нажмите
ОК для стирания внутренней памяти и восстановления заводских пресетов.
Пожалуйста, обратите внимание, что эта операция необратимо стирает
все отредактированные вами пресеты.
Структура меню и редактирование
В этой главе во всех подробностях описаны все функции, рабочие процессы и страницы
с параметрами. Во время работы с вашим DCX2496 держите поблизости это руководство
пользователя и используйте его в случае возникновения проблем.
Общие принципы работы и
представление информации на дисплее
Когда вы включите свой ULTRADRIVE PRO DCX2496, то на дисплее будет показана схема
текущей конфигурации устройства, то есть каким образом объединяются входы
и выходы.
RU
Нажмите кнопку MUTE для входа в меню MUTE. Здесь вы можете мьютировать (заглушать)
входы и выходы DCX2496. На этой странице вы можете мьютировать или активировать
отдельные каналы, нажав на кнопки каналов (IN A/B/C and OUT 1-6), или все входы/выходы,
нажав PARAM и кнопки ОК или CANCEL. Таким образом вы можете прослушать каждую
полосу частот по отдельности, или вместе с соседними полосами, что позволяет более
точно настроить отдельную полосу. Для выхода из меню MUTE нажмите кнопку MUTE ещё
раз. Для получения более подробной информации смотрите главу 4.6 "Меню MUTE".
