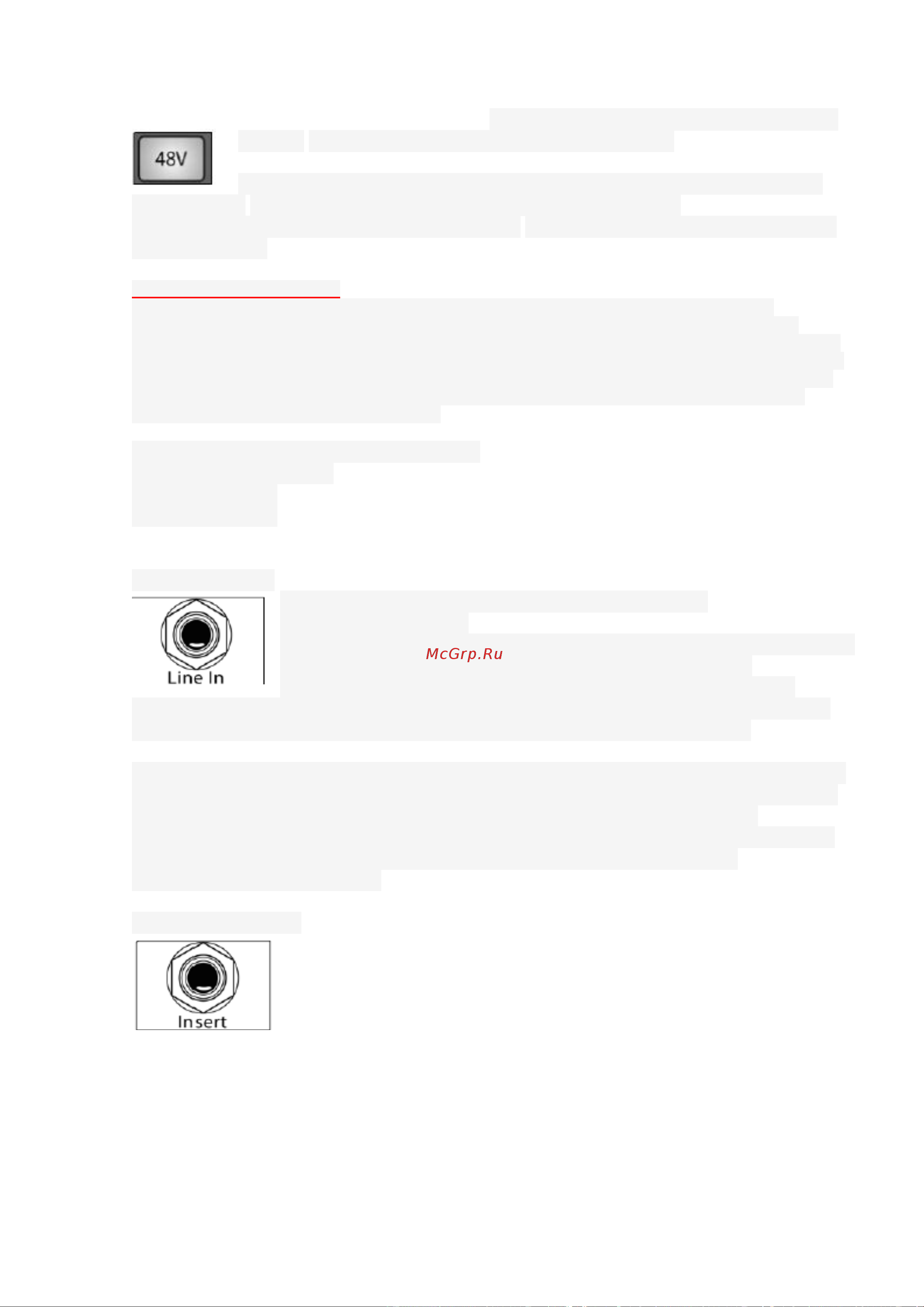

Фантомное питаниё 48 вольт может быть включено индивидуально для

каждого канала с помощью кнопок на верхней панели.

ВНИМАНИЕ: Фантомное питание требуется только для конденсаторных

микрофонов и может серьезно повредить динамические микрофоны,

особенно мембраны микрофонов. Не включайте фантомное питание на тех каналах, где

это не требуется.

Примечание звукорежиссёра.

Последний абзац – классический пример западной перестраховки. Мне неизвестны случаи

повреждения профессиональных динамических микрофонов фантомным питанием. Обратите

внимание на распиновку. Даже теоретически повреждение возможно только в случае неправильной

распайки или замыкания катушки микрофона на корпус-землю. Это кстати, встречается в бытовых

караоке-микрофонах с несимметричным проводом и небалансным подключением. Ну, тем дятлам,

которые используют бытовые караоке-микрофоны в профессиональной озвучке туда и дорога.

Скупой платит дважды, а дурак всю жизнь.

Распиновка фантомного питания в XLR- разъёме:

Контакт 1 = GND (земля)

Контакт 2 = +48 В

Контакт 3 = +48 В

Линейный вход.

Каждый канал имеет линейный вход - 1/4-дюймовый

сбалансированный TRS

разъём для подключения линейного сигнала (сигнала высокого уровня).

В случае подключения к ним микрофонный предусилитель

автоматически переключается в байпас и сигнал идёт минуя его.

Примеры сигналов линейного уровня – клавиши и синтезаторы, CD / DVD-плееры и (с

исключениями) входной и выходной сигнал процессоров обработки сигнала.

Обратите внимание: В любом микшере подключение или выключение микрофонных или

линейных разъёмов, включение или выключение фантомного питания может послужить

причиной высокоамплитудного всплеска аудиосигнала (а по-русски щелчка) в

аудиотракте. Поэтому настоятельно рекомендуется замьютировать канал или убрать в

ноль его ручку прежде, чем это проделывать. Этот простой шаг добавит лет

жизни вашей аудиоаппаратуре.

Инсерты (разрывы)

Каждый канал пульта имеет точку разрыва – гнездо инсерт. Эти

небалансные разъёмы могут использоваться для подключения

внешних процессоров (например компрессора, эквалайзера, де-

эсссера и фильта), в разрыв аудиотракта.

Точка разрыва аудиосигнала находится между регулятором чувствительности (гейна) и

АЦП. Так что если вы вставить де-эссер на канал вокалиста, вы будете

отправлять исходный усиленный сигнал на де-эссер. А

обработанный де-эссером сигнал вернётся в StudioLive и затем будет направлен на АЦП и

далее согласно общей маршрутизации.
