PRESONUS STUDIOLIVE 24.4.2 [54/192] Мастер секция

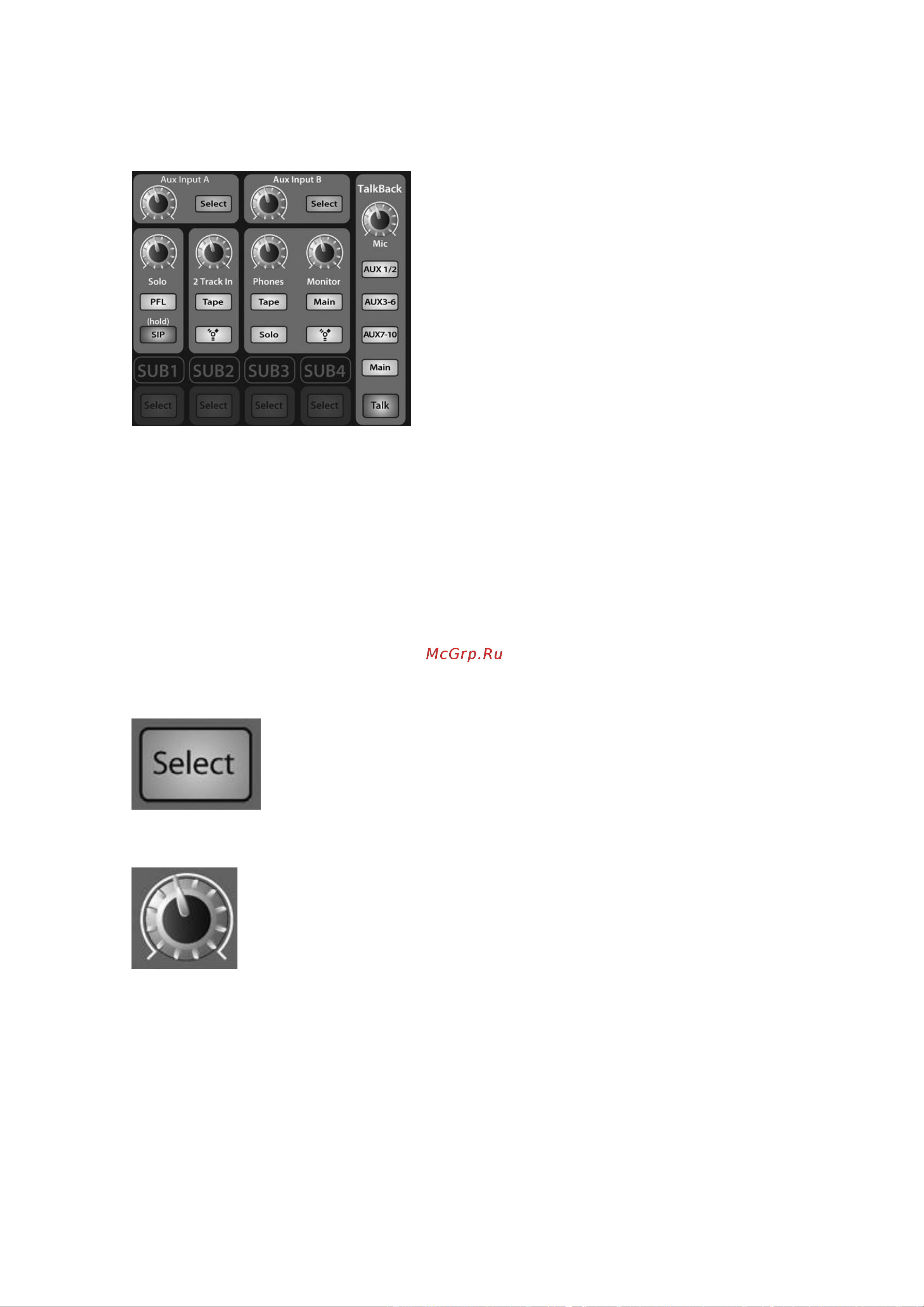

4.7 Мастер-секция

Мастер-секция StudioLive служит для управления

мониторингом, выходом обратной связи, шиной соло

и aux-входом и магнитофонным входом.

4.7.1 Входы Aux A и B

В StudioLive предусмотрен процессор внутренних эффектов, с помощью которого можно

загрузить два различных эффекта одновременно. Также можно добавить обработанные

сигналы возврата из процессора внешних эффектов, используя для этого aux-входы А и В.

В разделе 8.5 более подробно рассмотрены подключения и соответствующие процедуры.

Совет опытного пользователя: Входы Aux A и B также можно использовать как

линейные входные стереоканалы для устройств линейного уровня (клавиши, синтезаторы

и блоки моделирования усилителя). Таким образом, StudioLive 24.4.2 может также

работать как 26-канальный микшер.

Кнопка Aux Input Select служит для включения просмотра FAT-канала.

Как ранее говорилось в разделе 4.1.1, кнопка Select служит для

маршрутизации канала через FAT-канал, что позволяет добавлять

динамическую обработку, эквалайзер и панорамирование, а также

включить назначения выхода.

Элемент управления Aux Input Level служит для регулировки уровня

сигнала на Aux-входе.

С его помощью регулируется общий выходной уровень сигнала на aux-

входе.

4.7.2 Система двусторонней связи

На задней панели StudioLive предусмотрен вход микрофона обратной связи. Его можно

направить на aux-выходы и на главные выходы. Важно помнить, что aux-выходы в этой

секции объединены в группу. Например, если Aux 3 используется как монопосыл

монитора на ведж-динамик бас-гитариста, а Aux 5 и 6 – как стереопосыл на мониторные

наушники клавишника, сигнал обратной связи отправляется на оба монитора.
