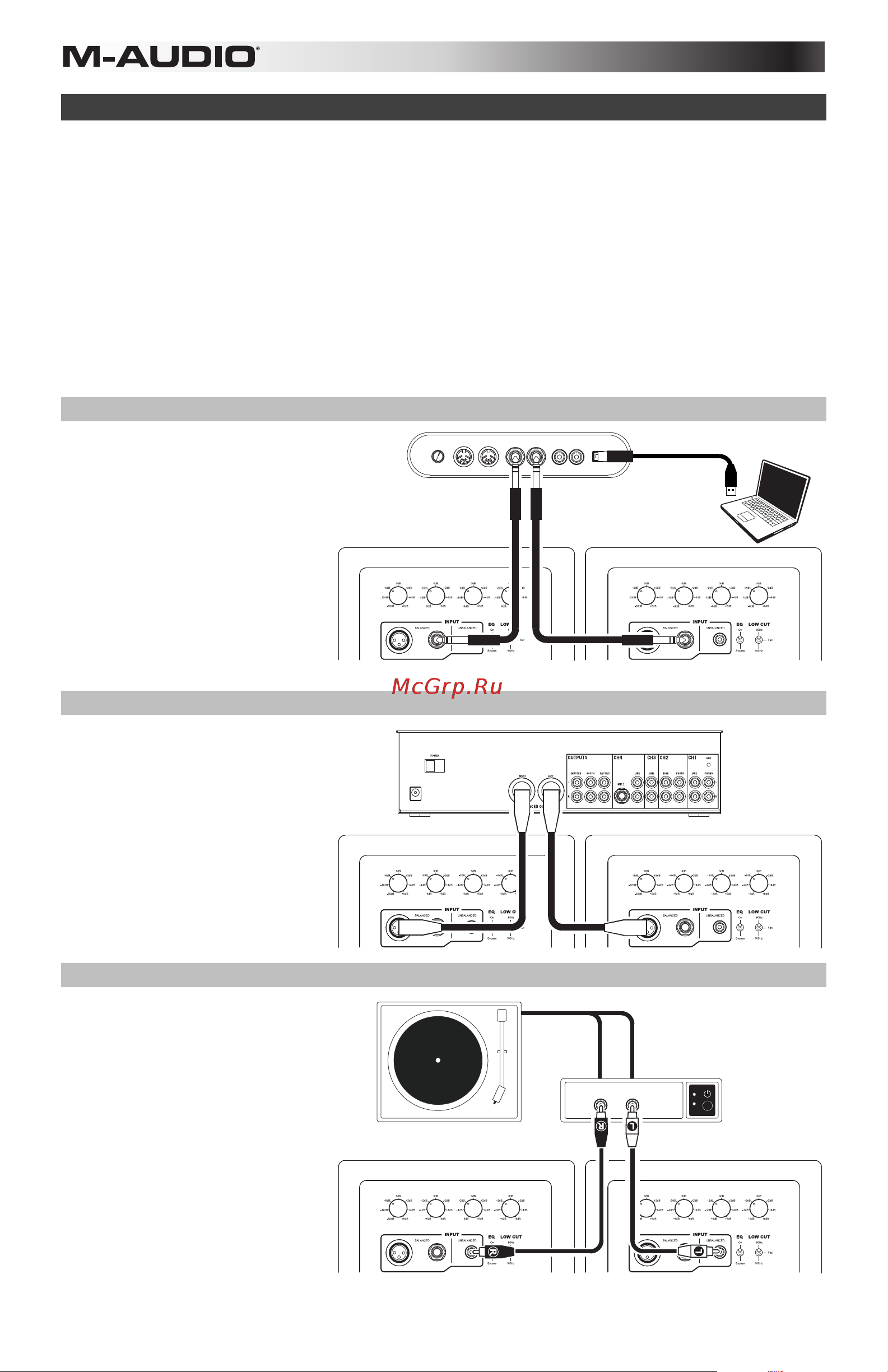

M-Audio M3-6 [18/39] Schémas de connexion

Schémas de connexion

Les moniteurs M-Audio M3-6 disposent de connecteurs symétriques XLR et 6,35 mm, ainsi que

d'entrées analogiques asymétriques de type RCA. Connectez à ces entrées les sorties de votre

interface audio, contrôleur de monitoring, table de mixage ou autre périphérique au niveau

ligne.

Conseil : Si votre table de mixage, interface ou autre source audio dispose à la fois de sorties

XLR/TRS et de type RCA, utilisez de préférence les connecteurs XLR ou TRS plutôt que les

RCA. Les câbles XLR et TRS fonctionnent de manière « symétrique » : les signaux sont

transmis sur trois conducteurs (point chaud, point froid et terre) au lieu de deux pour les câbles

RCA (point chaud et terre). Le bruit résultant est ainsi réduit, la réjection des interférences liées

aux frequencies radio (RF) et la fidélité globale sont supérieures. Si aucune prise XLR ou TRS

n'est disponible, utilisez des câbles de type RCA aussi courts que possible.

Scénario d’installation no 1

Interface audio

(TRS symétrique

vers TRS symétrique)

Scénario d’installation no 2

Table de mixage

(XLR symétrique

vers XLR symétrique)

Scénario d’installation no 3

Préamplificateur

(RCA asymétrique

vers RCA asymétrique)

VOLUME LOW MID HIGH VOLUME LOW MID HIGH

MIDI INVOL MIDI OUT R L R L USB

VOLUME LOW MID HIGH VOLUME LOW MID HIGH
