33

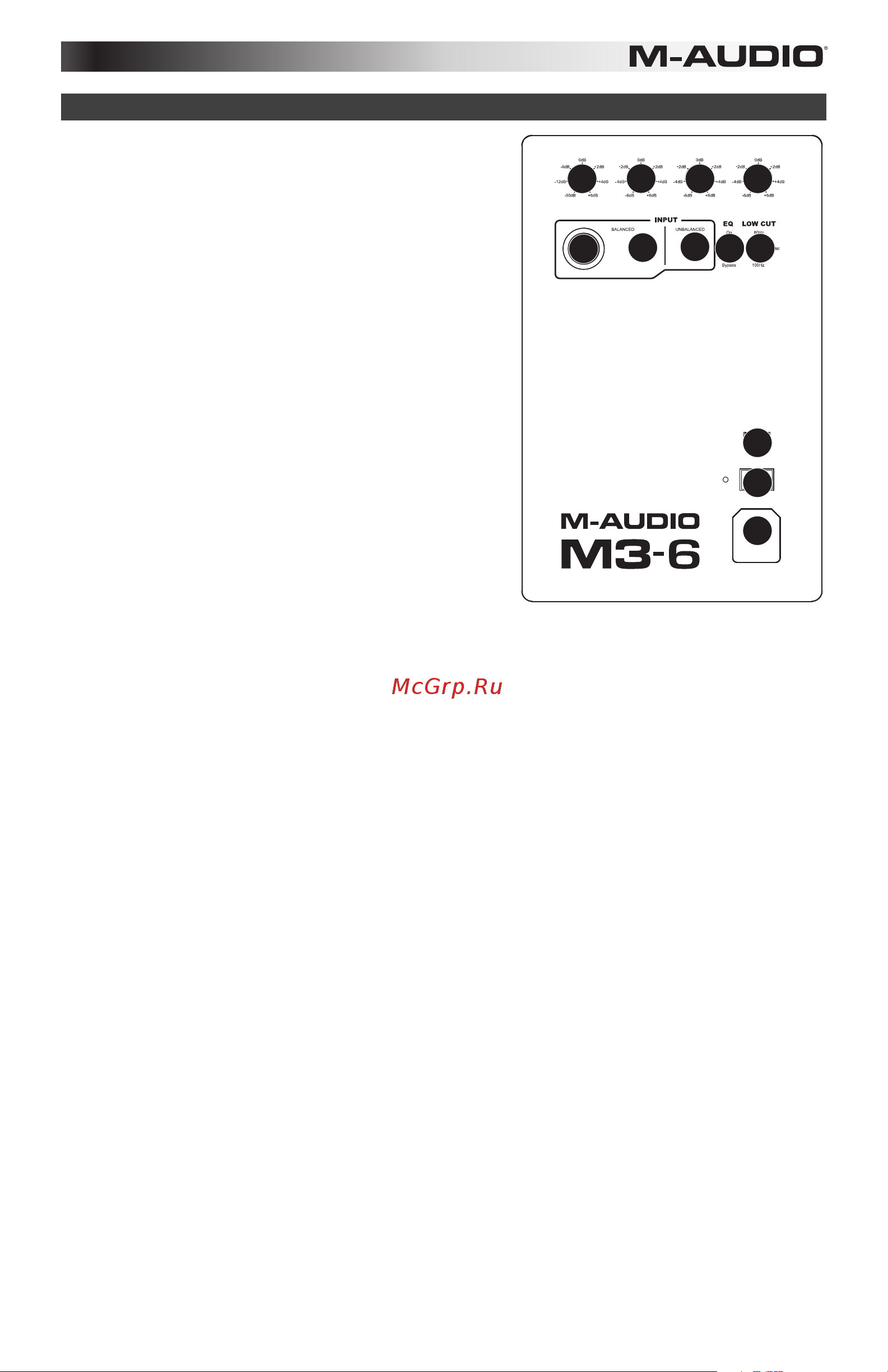

Funktionen
1. Lautstärkedrehregler: Gain-Einstellung der drei
Eingänge auf der Rückseite (XLR, Klinke und Cinch).
Drehen Sie den Regler nach links, um den Gain-
Pegel zu minimieren, nach rechts, um ihn zu
maximieren. Auf 12 Uhr gestellt, wird der Pegel
wieder ausgeglichen. Stellen Sie den Drehregler auf
eine Position, die Ihnen immer noch ausreichend
Spielraum für den Ausgangslautstärkeregler auf
Ihrem angeschlossenen Audio-Interface, Monitor-
Controller oder Mischpult gibt.
2. Drehregler für tiefe Frequenzen: Mit diesem
Drehregler verstärken oder dämpfen Sie den
Niedrigfrequenzbereich des Monitors, um den
Frequenzgang des in den Monitor eingebauten
Tieftöners an die Akustik Ihrer Monitoring-Umgebung
anzupassen. Der Niedrigfrequenzbereich kann um 6
dB verstärkt oder gedämpft werden; die
Mittenfrequenz liegt bei 100 Hz. Steht der Regler auf
12 Uhr, wird nicht verstärkt oder gedämpft.
3. Drehregler für mittlere Frequenzen: Mit diesem
Drehregler verstärken oder dämpfen Sie den
mittleren Frequenzbereich des Monitors, um den
Frequenzgang des in den Monitor eingebauten
Mitteltöners an die Akustik Ihrer Monitoring-
Umgebung anzupassen. Der mittlere Frequenzbereich kann um 6 dB verstärkt oder gedämpft
werden; die Mittenfrequenz liegt bei 1 kHz. Steht der Regler auf 12 Uhr, wird nicht verstärkt oder
gedämpft.
4. Drehregler für hohe Frequenzen: Mit diesem Drehregler verstärken oder dämpfen Sie den
Hochfrequenzbereich des Monitors, um den Frequenzgang des in den Monitor eingebauten
Hochtöners an die Akustik Ihrer Monitoring-Umgebung anzupassen. Der Hochfrequenzbereich
kann um 6 dB verstärkt oder gedämpft werden; die Mittenfrequenz liegt bei 10 kHz. Steht der
Regler auf 12 Uhr, wird nicht verstärkt oder gedämpft.
5. XLR-Eingang (+4 dBu): Diese Eingangsbuchse ist für Line-Pegelsignale symmetrischer XLR-
Stecker geeignet. Schließen Sie hier Ihr Audio-Interface, Ihren Monitor-Controller, Ihr Mischpult
oder andere Linepegel-Audiogeräte an.
6. 6,3-mm-Klinkeneingang (+4 dBu): Diese Eingangsbuchse ist für Linepegelsignale
symmetrischer 6,3mm-Klinkenstecker geeignet. Schließen Sie hier Ihr Audio-Interface, Ihren
Monitor-Controller, Ihr Mischpult oder andere Line-Pegel-Audiogeräte an.
7. Cinch-Eingang (-10 dBV): Diese Eingangsbuchse ist für Line-Pegelsignale von Audioquellen
mit unsymmetrischen Cinch-Ausgängen geeignet.
8. EQ-Bypass-Schalter: Mit diesem einzigen Schalter können Sie alle drei Equalizerbänder für
den Lautsprecher ein- und ausschalten Steht der Schalter auf „Bypass“, wird keine Equalization
auf die Lautsprechertreiber angewendet, ganz egal auf welche Position die Equalization-
Drehregler eingestellt sind.
9. Low-Cutoff-Schalter: Mit diesem dreistufigen Schalter stellen Sie die Grenzfrequenz für die
niedrigen Frequenzen Ihres M3-6-Monitors genauer ein. Audiomaterial unter einer bestimmten
Grenzfrequenz wird danach herausgefiltert.
• Flat: Tiefen werden nicht abgeschnitten
• 80 Hz: Audiomaterial unter einer Frequenz von 80 Hz wird gefiltert
• 100 Hz: Audiomaterial unter einer Frequenz von 100Hz wird gefiltert
10. Eingangsspannungs-Wahlschalter: Über diesen versenkten Schalter können Sie die
Eingangsspannung (100–120 V bzw. 220–240 V) wählen und so Ihren M3-6-Monitor überall auf
der Welt verwenden. Vergewissern Sie sich, dass die korrekte Netzspannung für Ihr Land
eingestellt ist, um den Monitor nicht zu beschädigen.
11. Netzschalter: zum Ein- und-Ausschalten Ihrer M3-6-Monitore.
12. Netzanschluss: Schließen Sie hier ein herkömmliches IEC-Netzkabel an.
VOLUME LOW MID HIGH
AC SELECT
POWER
OFFON
1
5
6
7
8
9
10
11
12
2
3
4
