Anschlussdiagramme

Die M-Audio M3-6-Monitore verfügen über symmetrische XLR-/Klinken-Kombi-Eingänge und

analoge, unsymmetrische Cinch-Eingänge. Schließen Sie an diese Eingänge Ihr Audio-

Interface, Mischpult oder andere Line-Pegel-Geräte an.

Tipp: Falls Ihr Mischpult Interface usw. sowohl über XLR-/Stereoklinken- als auch über Cinch-

Ausgänge verfügt, sollten Sie nach Möglichkeit stets die XLR- oder Stereoklinkenanschlüsse

verwenden. XLR- und Stereoklinkenkabel sind symmetrisch ausgelegt und senden das Signal

über drei Leiter („positiv“, „negativ“ und „Masse“) statt nur über zwei, wie in Cinch-Leitungen

üblich („positiv“ und „Masse“). Das reduziert den Rauschfaktor, vermindert Funkstörungen und

gewährleistet eine höhere Klangtreue. Sollten keine XLR-/Stereoklinken-Anschlüsse zur

Verfügung stehen, benutzen Sie die Cinch-Anschlüsse und möglichst kurze Kabel.

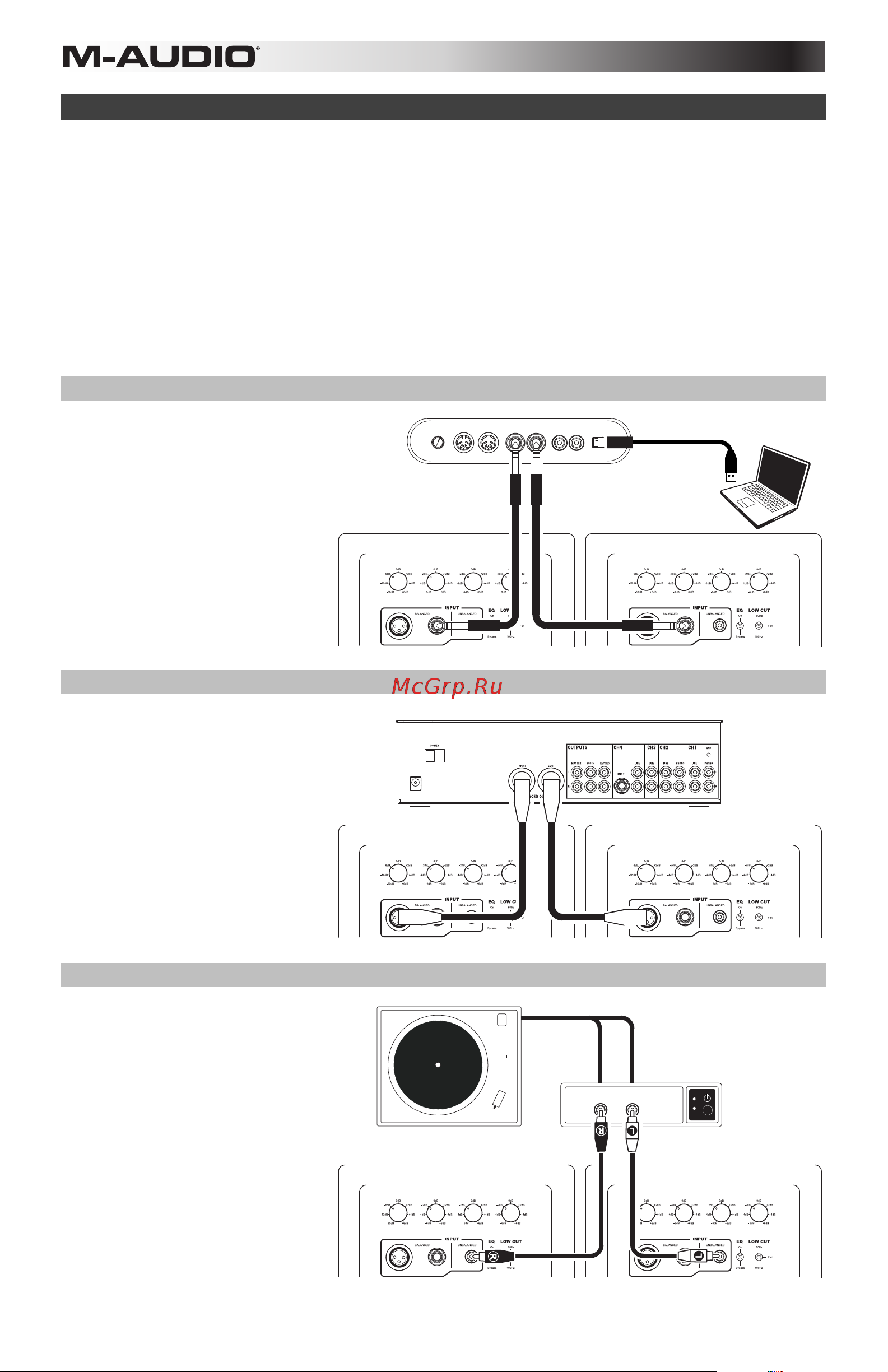

Setup-Szenario 1

Audio-Interface

(Stereoklinke symmetrisch

auf Stereoklinke symmetrisch)

Setup-Szenario 2

Mischpult

(XLR symmetrisch

auf XLR symmetrisch)

Setup-Szenario 3

Vorverstärker-Prozessor

(Cinch unsymmetrisch

auf Cinch unsymmetrisch)
