1. Закройте дверь водителя, дождитесь погасания подсветки салона;
2. Выключите (если было включено) зажигание;
3. Прикоснитесь ЭК к ГС и удерживайте ключ. Светодиод вспыхнет два раза,
затем один раз и еще один раз. Уберите ЭК от ГС после второго одиночного сигнала;
4. Включите зажигание;
5. Прикоснитесь ЭК к ГС, светодиод вспыхнет, уберите ЭК от ГС;
6. Выключите зажигание, светодиод вспыхнет, - включен режим
программирования функций в соответствии со строкой 1 таблицы.
ВНИМАНИЕ! На выполнение пунктов с третьего по шестой отводится семь
секунд.
После входа в программирование светодиод короткими вспышками индицирует
номер программируемой функции, а длинными - ее состояние.
Изменение состояния программируемой функции производится прикосновением
ЭК к ГС. Сохранение состояния текущей функции осуществляется включением
зажигания; для перехода к следующей функции необходимо выключить зажигание
не позднее, чем через 5 секунд после его включения.
Система позволяет изменить любую программную установку без изменения
других. Например, для изменения функции 3 необходимо после выполнения п.6
настоящего раздела вкл. и выкл. зажигание два раза. После необходимых изменений
включите зажигение на время более 5сек. Система выйдет из режима
программирования.
После перехода к четвертой программируемой функции (стирание утерянных и
обучение новым ЭК) светодиод индицирует только ее номер (4 вспышки).
Прикоснитесь ЭК, которому обучена система к ГС, светодиод коротко вспыхнет
четыре раза, указывая номер функции, а длинным сигналом укажет количество
введенных ЭК (один), при этом коды всех прочих ЭК стираются. Прикоснитесь
следующим ЭК к ГС, светодиод вспыхнет два раза. Если это необходимо,
прикоснитесь третьим ЭК к ГС, светодиод вспыхнет три раза - программирование
завершено. Если Вы хотите обучить систему только одному или двум ключам, то
после ввода последнего включите зажигание, - светодиод вспыхнет три раза, -
программирование завершено.
Жирным шрифтом в таблице выделены заводские программные установки.
Состояние программируемой функции
и количество длинных вспышек
светодиода
Номер
программируемой
функции
Функция
1 2
1
Активная
блокировка
выкл
вкл
2
Пассивная
блокировка
выкл
вкл
3 Автопостановка выкл
вкл
4
Обучение
электронным
ключам
введен
первый
введен второй
5*
Регистрация
устройства
в сети PW-NET
ожидание
регистрации
регистрация
5* Локальная сеть PW-NET предназначена для связи различных устройств PW между собой.
Таблица программирования аларм-иммобилайзера.
блокировка №1 (0.6А)

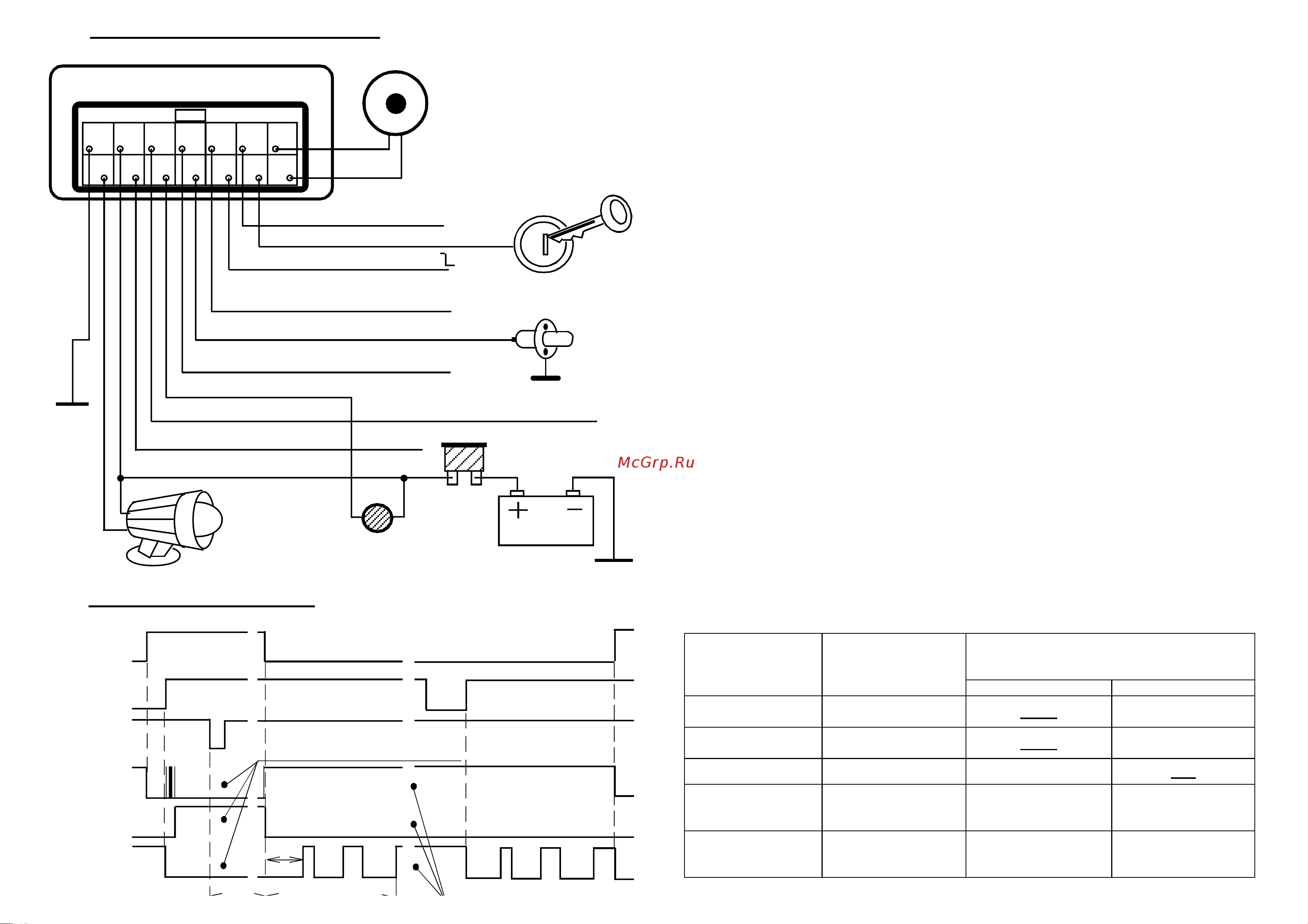

СХЕМА ПОДКЛЮЧЕНИЯ
PWi-5Dsr
7 6 5 4 3 2 1
14 13 12 11 10 9 8
локальная цифровая шина PW-NET
к приборам производства PW
ЗАМОК ЗАЖИГАНИЯ
15
PWi - 5Dsr-24
вход включения охраны
( по перепаду из +24В в ноль )
вход контроля зажигания
блокировка №2 (0.25А)
КОНТАКТНЫЙ ДАТЧИК
ДВЕРИ ВОДИТЕЛЯ
вход контроля двери
выход состояния «масса в охране» (0.25А)
СИРЕНА 24В
управление
«массой»
+24В
Масса
черный
серый/белый
красный
синий/черный
коричневый
фиолетовый
коричневый/белый
серый
зеленый/черный
зеленый
желтый
ГНЕЗДО СЧИТЫВАТЕЛЯ
ЭЛЕКТРОННОГО КЛЮЧА
АККУМУЛЯТОР
Зажигание
+24В.
Блокировка
вых №1
Блокировка
вых №2
ВРЕМЕННЫЕ ДИАГРАММЫ (АКТИВНАЯ ИЛИ ПАССИВНАЯ БЛОКИРОВКИ)
12,5сек
работа двигателя разрешена
3,5А
ПРЕДОХРАНИТЕЛЬ
СВЕТОДИОД
б е л ы й
выход аварийной сигнализации
Выход
состояния
Вход
«двери»
40сек
5 сек
«Охрана» включена
«Охрана»
выключена
дверь закрыта
работа двигателя запрещена
«+24В зажигание» включено
Состояние
цифрового
реле
0В
Обрыв или +24В
кодовое управление smart relay (к-т 85) и
потенциальное - электромагнитными реле
