2 коротких сигнала Выключение охраны
2 коротких сигнала, затем
5 коротких сигналов
Выключение охраны и предупреждение
об обучении новым ЭК
(на протяжении пяти суток)
2 коротких сигнала
Разрешение движения при включенном
«Противоразбойном» режиме
5 коротких сигналов
Предупреждение
о скором включении блокировок
2 коротких сигнала, затем
одиночный и еще один
одиночный
Вход в режим пограммирования
2 коротких сигнала, затем
длинный
Выключение охраны и предупреждение
о проникновении в салон во время
охраны
2 коротких сигнала, затем 5
коротких сигналов и длинный
Выключение охраны и предупреждение
об обучении новым ЭК, затем
предупреждение о проникновении в
салон во время охраны
СИГНАЛЫ БУЗЗЕРА
Выносной буззер звуковыми сигналами информирует о выключении
блокировок и включении противоугонных режимов.

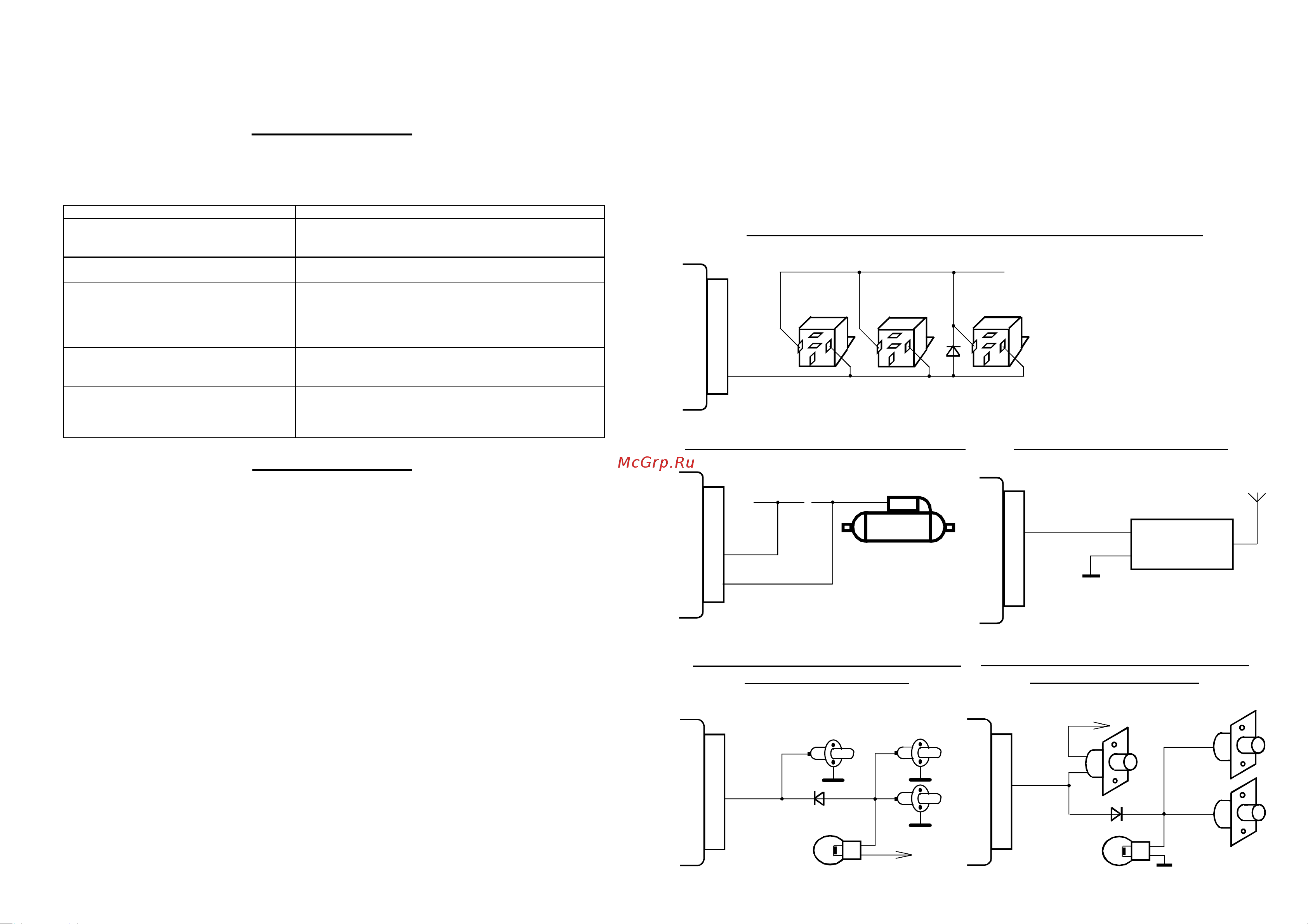

ПРИМЕР БЛОКИРОВКИ ДВИГАТЕЛЯ
ПОДКЛЮЧЕНИЕ К ДАТЧИКУ ДВЕРИ
(отрицательный триггер)
кнопка
в двери
водителя
PWi-55
кнопки
остальных
дверей
+12В
1 кор.-бел.
лампа
освещения
салона
*
СТАРТЕР
P Wi - 5 5
#
разрезать
черный
черный
При программировании
установите функцию №4 в
состояние «без задержки»
ПОДКЛЮЧЕНИЕ К ДАТЧИКУ ДВЕРИ
(положительный триггер)
PWi-55
+12В
1 кор.-бел.
лампа
освещения
салона
*
* - диод 1N4007, КД208 или аналогичный
ПОДКЛЮЧЕНИЕ ПЕЙДЖЕРА
кнопки
остальных
дверей
кнопка
в двери
водителя
* - диод 1N4007, КД208 или аналогичный
P Wi -5 5
Передатчик
пейджера
красный
черный
Передатчик пейджера подключается
параллельно сирене или вместо нее
ПОДКЛЮЧЕНИЕ ЦИФРОВЫХ И ЭЛЕКТРОМАГНИТНЫХ РЕЛЕ
4 серый
PWi-Sr11
*
Реле могут подключаться в
любом сочетании, но не более 5шт.
Могут применяться
герметичные PWi-Sr11 и/или
PWi-Sr21
В случае использования
PWi-Sr2(21) при программировании
установите функцию №4 в
состояние вкл.
86
85
30
87
88
86
85
30
87
88
P W i - 5 5
реле
90.37.47
PWi-Sr21
86
85
30
87
88
* - диод 1N4007, КД208 или аналогичный, только для электромагнитного реле.
постоянное +12В
СИГНАЛЫ СИРЕНЫ
Сирена, если она подключена, извещает окружающих в следующих
случаях:
- при включении зажигания во время охраны автомобиля (если
прошло более 70С после выключения зажигания). Сирена включается на
27С пять раз подрят. Повторное включение зажигания к включению сирены
не приводит. Сигналы сирены прерываются прикладыванием ЭК к ГС.
- если дверь открыли во время охраны и не приложили ЭК к ГС в
течении 40С, то включаются сигналы сирены на 27С пять раз подряд.
Повторное открывание двери к включению сирены не приводит.
Сигналы сирены прерываются прикладыванием ЭК к ГС. (Функция
включается при программировании системы).
- в случае срабатывания противоразбойного режима сирена сериями
коротких сигналов предупреждает о скором включении блокировок.
Одновременно с включением блокировок сирена включается на 27С пять
раз подряд. Повторное включение зажигания к включению сирены не
приводит. Сигналы сирены прерываются прикладыванием ЭК к ГС.
- третье касание ГС незарегистрированным ЭК вызывает
срабатывание сирены 27С пять раз подряд.
- короткие предупредительные сигналы сирены звучат при первом и
втором касании ГС незарегистрированным ЭК.
Реле PWi-Sr11 отпускает и разрывает ранее замкнутые цепи через
40с после выключения зажигания.
Реле PWi-Sr21 отпускает и разрывает ранее замкнутые цепи по
команде блока, в то время как остальные реле сохраняют включенное
состояние. Такая функция позволяет корректно (без регистрации ошибок)
запретить работу двигателя и остановить автомобиль в случае
срабатывания противоразбойного режима. Рекомендуется такими реле
блокировать бензонасос, располагая реле PWi-Sr21 между днищем
автомобиля и бензобаком.
5 белый/
красный
Внимание! Противоразбойный режим работает только при
правильно подключенных и исправных контактных датчиках дверей.
Ответственность за использование «противоразбойного»
режима несет владелец автомобиля.
