УСТАНОВКА СИСТЕМЫ NEXUS PWi-55
Предварительная настройка системы осуществляется перед
установкой блока. Настройке подлежит выбор полярности датчика открытия двери.
Если при открытой двери появляется «масса», то джампер на плате
должен быть установлен. В этом случае контакты двухштырьевого разъема
на плате блока соединены между собой.
Если при открытой двери появляется «+»12В, то необходимо
разомкнуть контакты двухштырьевого разъема на плате блока, для чего
необходимо удалить джампер.
Для снятия или установки джампера необходимо вскрыть корпус блока.
Крышка корпуса удерживается на боковых защелках.

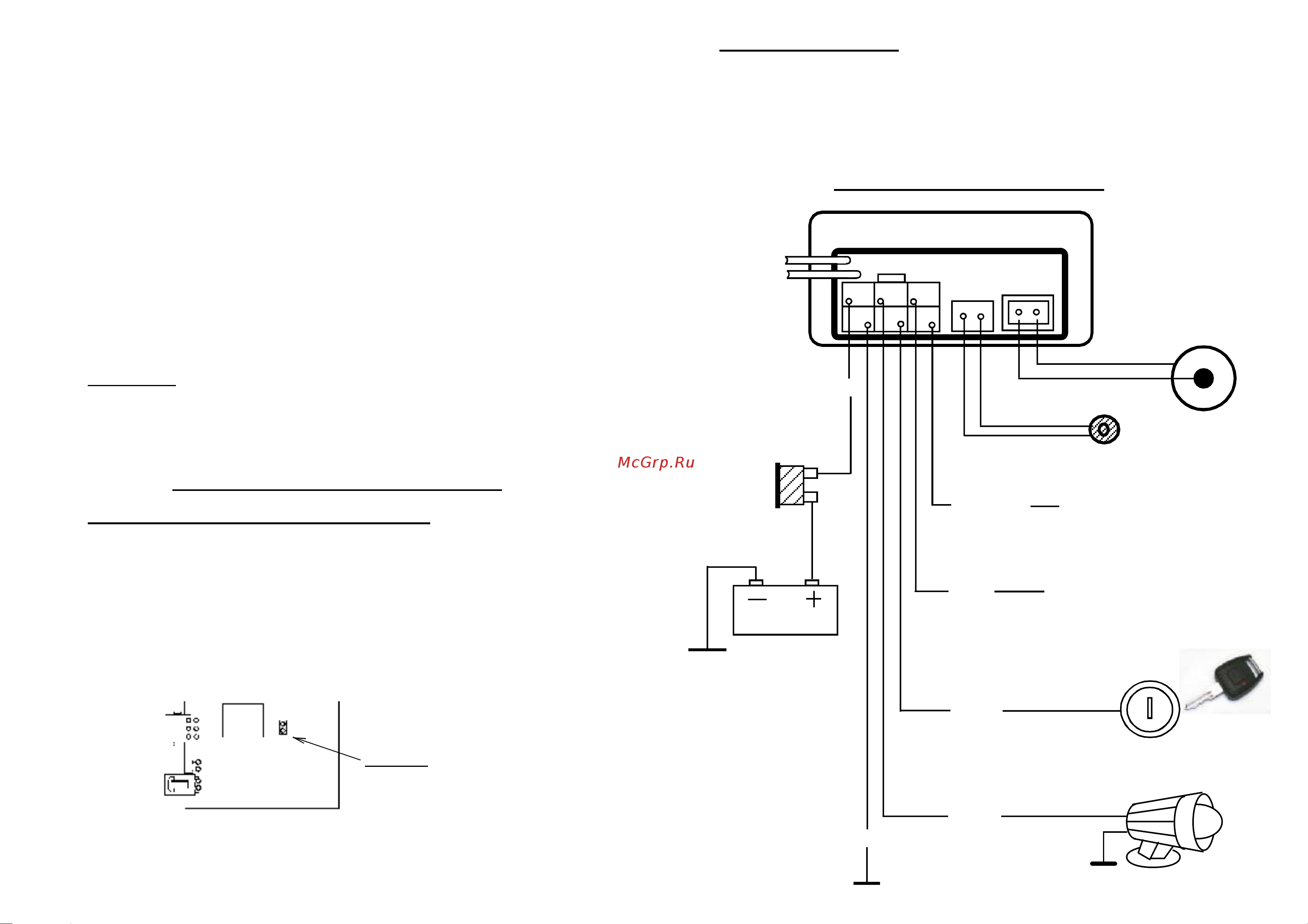

СХЕМА ПОДКЛЮЧЕНИЯ PWi-55
3 2 1
ЗАМОК ЗАЖИГАНИЯ
15
PWi - 55
К блокируемой
цепи
(НЗ контакты 15А)
вход контроля
зажигания
вход контроля
двери водителя
полярность
«масса» или +12В
выбирается при установке
+12В
не более 2А
+12В
черный
черный
белый/
красный
красный
коричневый
/белый
серый
желтый
ГНЕЗДО
СЧИТЫВАТЕЛЯ
ЭЛЕКТРОННОГО
КЛЮЧА
АККУМУЛЯТОР
ПРЕДОХРАНИТЕЛЬ
БУЗЗЕР
управление NC-2
®
внешними цифровыми или
электромагнитными реле (1А)
6 5 4
черный
СИРЕНА
МАССА
5А
убедитесь в
наличии или
удалите
Перемычка на плате определяет полярность входа двери:
- если джампер установлен, то вход работает как отрицательный;
- если джампер отсутствует, то вход работает как положительный.
Внимание! На заводе изготовителе перемычка установлена.
джампер
Система позволяет изменить любую программную установку без
изменения других. Например, для изменения функции 3 необходимо после
выполнения п.6 настоящего раздела два раза вкл. и выкл. зажигание.
Произведите необходимые изменения касанием ЭК к ГС, после чего включите
зажигение на время более 5сек. Система выйдет из режима
программирования.
После перехода к пятой программируемой функции (стирание
утерянных и обучение новым ЭК) буззер индицирует только ее номер (5
коротких звуковых сигналов). Прикоснитесь ЭК, которому обучена
система к ГС, буззер коротко просигналит пять раз, указывая номер функции,
а длинным сигналом укажет количество введенных ЭК (один), при этом коды
всех прочих ЭК стираются. Прикоснитесь следующим ЭК к ГС, буззер
просигналит два раза. Если это необходимо, прикоснитесь третьим ЭК к
ГС, прозвучит тройной звуковой сигнал - программирование завершено. Если
Вы хотите обучить систему только одному или двум ключам, то после ввода
последнего включите зажигание, - прозвучит тройной звуковой сигнал, -
программирование завершено.
Заводские программные установки в таблице выделены.
Внимание! Считывание кодов Электронных Ключей может быть
затруднено, если на поверхности ЭК или Гнезда Считывателя присутствует
влага!
Насухо вытрете влажные ЭК или ГС, поддерживайте чистоту их
контактных поверхностей!
Защита от замыканий. Выходы системы NEXUS PWi-55, управляющие
блокировкой и сиреной, защищены от замыканий на «массу» и «+»12В.
В случае срабатывания защиты по выходу блокировки этот выход
отключается и переходит в состояние «обрыв». Для отключения защиты и
перевода выхода в рабочий режим необходимо прикоснутся ЭК к ГС.
В случае срабатывания защиты по выходу управления сиреной выход
отключается и переходит в состояние «обрыв». Защита отключается
6
