11
БРЕЛОКИ УПРАВЛЕНИЯ, ДАТЧИК УДАРА И СВЕТОДИОДНЫЕ ИНДИКАТОРЫ

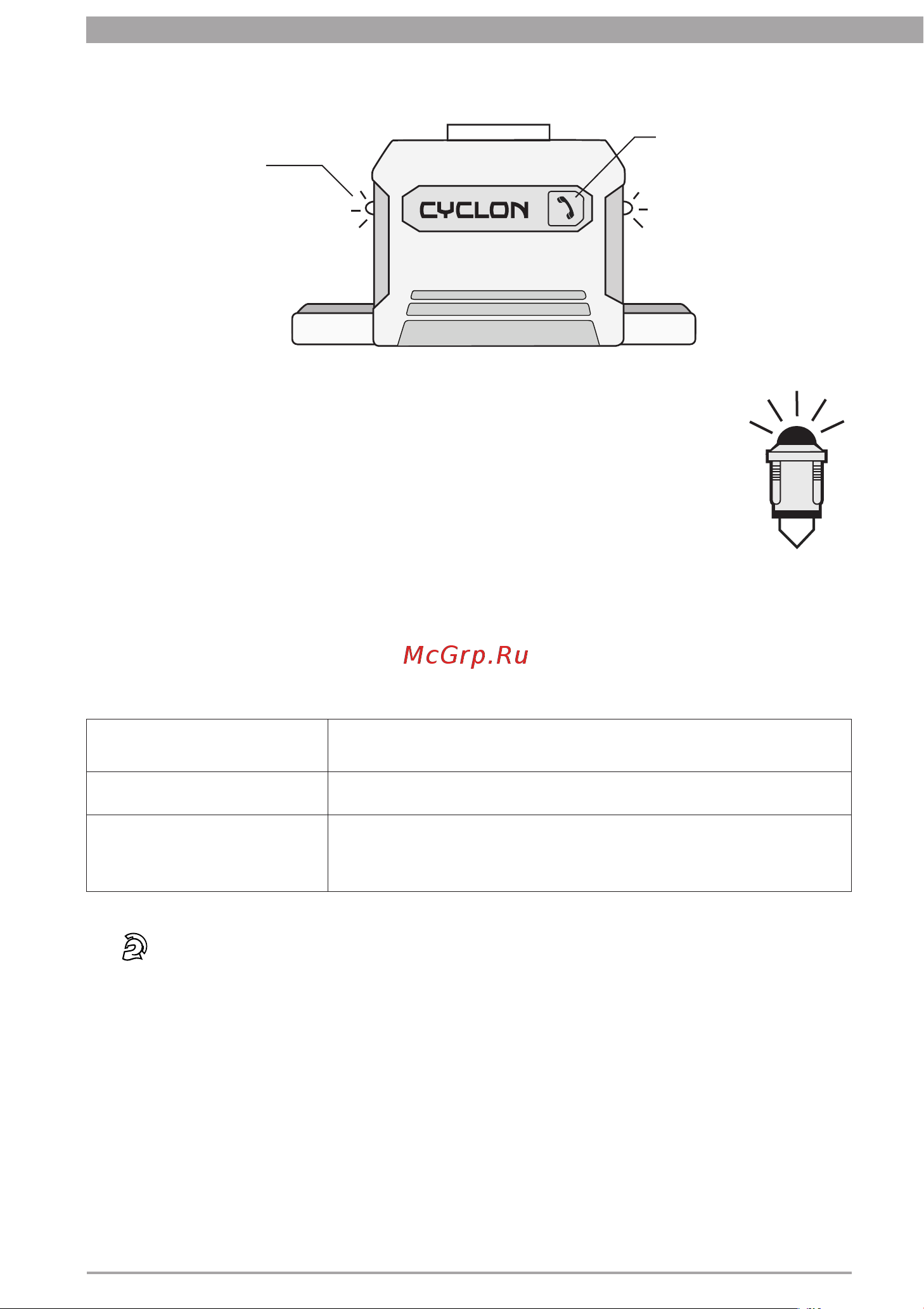

2.7 Приемопередающий модуль
ªÍÉʾÉÊÅ
;ÁÎÊÀÄÊÀÉ×Å
ÄÉÀÄƼÎÊÌ
¦ÉÊËƼ
¾×Ãʾ¼
2.8 Светодиодные индикаторы
В данной системе используются основной светодиодный индикатор,
расположенный в приемопередающем модуле, и дополнительный двух-
цветный светодиодный индикатор, режимы работы которого совпадают
с основным светодиодным индикатором. Исключением является режим
работы с работающим двигателем (см. пункты 3.1.8; 4.4.3; 8.7.2; 8.7.3).
2.9 Датчик удара
В данной системе используется двухуровневый датчик удара. При слабом ударе по
корпусу автомобиля сработает зона предупреждения, при сильном ударе – основная
зона.
Датчик удара активируется с задержкой 35 секунд после постановки системы на
охрану. Исключением являются следующие случаи:
Время задержки акти-
вации датчика удара
Состояние системы
65 секунд функция F13 запрограммирована на «65 секунд»*
не работает
функции F14 запрограммированы на «охрану с работаю-
щим двигателем», «турборежим» и данные режимы
активированы*
* - см. пункт 9.3.1
Примечание
Если в режиме охраны сработает основная зона 8 раз, то датчик отключает основную
зону, остается только зона предупреждения.
