УСТАНОВКА СИСТЕМЫ
36

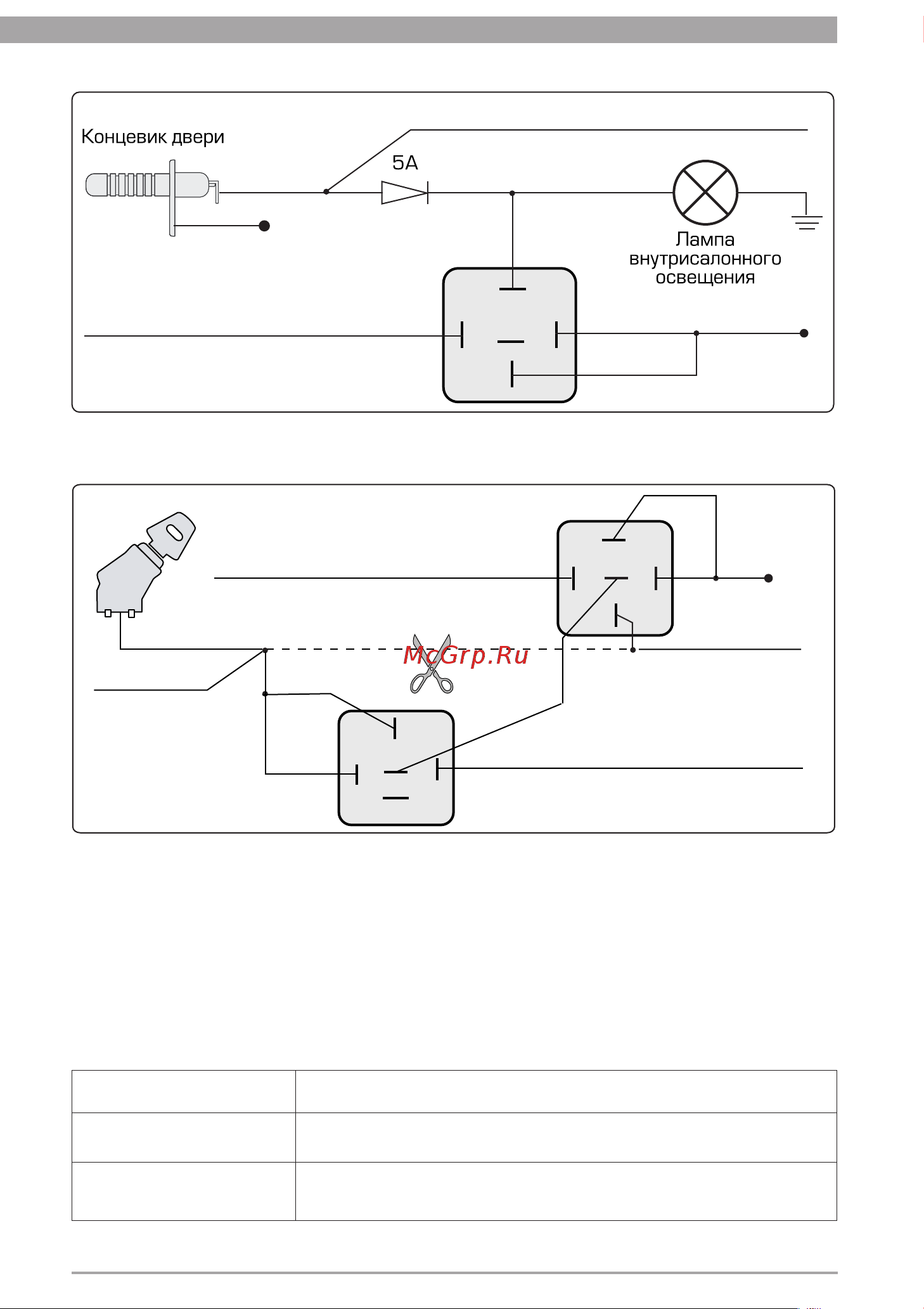

Схема подключения внутрисалонного освещения с положительной полярностью
ÐÄÊÇÁÎʾ×Å
ÍÁÌÊÓÁÌÉ×Å
Схема подключения при включении режима охраны с работающим двигателем или
турботаймером
ÂÁÇÎ×Å
Ê̼ÉÂÁ¾×Å
ÍÁÌÊÓÁÌÉ×Å
ɼÊÑ̼ÉÁ
©£½ÇÊÆÄÌʾƼ
10.9 Настройка датчика удара
Настройка датчика производится поворотом винта потенциометра до получения
нужных уровней чувствительности зон датчика. При слабом ударе по корпусу автомоби-
ля должна сработать зона предупреждения (загорится зеленый светодиод), при силь-
ном ударе – обе зоны (загорятся оба светодиода). При настройке датчика необходимо
избегать ударов по стеклу. Чтобы исключить ложные срабатывания сигнализации уста-
новленная чувствительность датчика удара не должна быть слишком высокой.
Датчик удара активируется с задержкой 5 секунд после постановки системы на
охрану. Исключением являются следующие случаи:
Время задержки акти-
вации датчика удара
Состояние системы
20/65 секунд
функция F13 запрограммирована на
«20 секунд» / «60 секунд»*
не работает
функции F15 запрограммированы на «охрану с работающим
двигателем», «турборежим» и данные режимы активированы*
* - см. пункт 9.3.1
