ООО АЛЬТОНИКА CYCLON 111D [33/40] Схема подключения к двухпроводным приводам системы запирания
![ООО АЛЬТОНИКА CYCLON 111D [33/40] Схема подключения к двухпроводным приводам системы запирания](/views2/2010224/page33/bg21.png)
33
УСТАНОВКА СИСТЕМЫ
10.8.2 Провода управления приводами центрального замка
Реле запирания
Зелено-красный: нормально разомкнутый контакт реле.
Зеленый: общий контакт реле.
Зелено-черный: нормально замкнутый контакт реле.
Реле отпирания
Сине-красный; нормально разомкнутый контакт реле.
Синий: общий контакт реле.
Сине-черный: нормально замкнутый контакт реле.

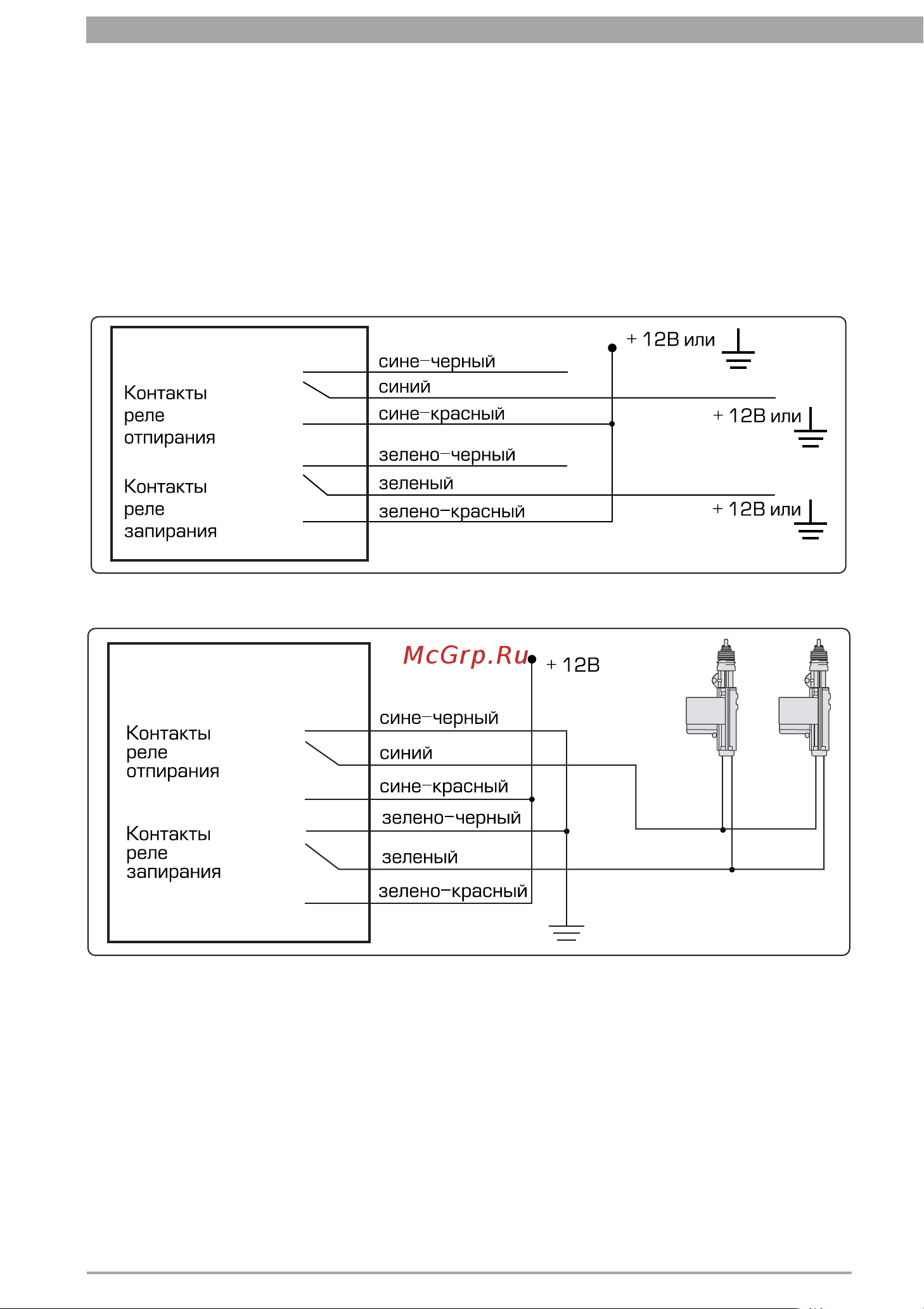

Схема подключения к системе запирания с положительным или
отрицательным управлением
Схема подключения к двухпроводным приводам системы запирания
