УСТАНОВКА СИСТЕМЫ
32
соединён к соответствующему проводу ЦЗ.
Функция F6/1 (заводская установка)
1. Зелёно-белый провод - отрицательный концевик дверей.
2. Фиолетовый провод - при подаче на него +12В в режиме ручной постановки на
охрану, система станет на охрану.
Функция F6/2
1. Фиолетовый провод - положительный концевик дверей.
2. Зелёно - белый провод - при подаче на него « корпуса» в режиме ручной поста-
новки на охрану, система станет на охрану.
Алгоритм постановки сигнализации на охрану в ручном режиме ключом:
- при включенном зажигании откройте дверь, выключите зажигание, закройте
дверь, закройте центральный замок ключом. Сигнализация станет на охрану.
Зелено-белый провод: вход для подключения концевых выключателей дверей от-
рицательной полярности. Подсоединяется к одному из штатных концевых выключателей
дверей автомобиля.
Белый провод: выход на правые габаритные огни (5А).
Белый провод: выход на левые габаритные огни (5А).
Розовый провод: вход для подключения концевого выключателя капота отрица-
тельной полярности.
10.8.1 Вход (+)
Красно-черный провод: вход положительной полярности для предупреждения
при движении задним ходом (с сиреной или без таковой), предупреждения о невыклю-
ченных габаритных огнях, вход отключения блокировок запуска и работы двигателя.

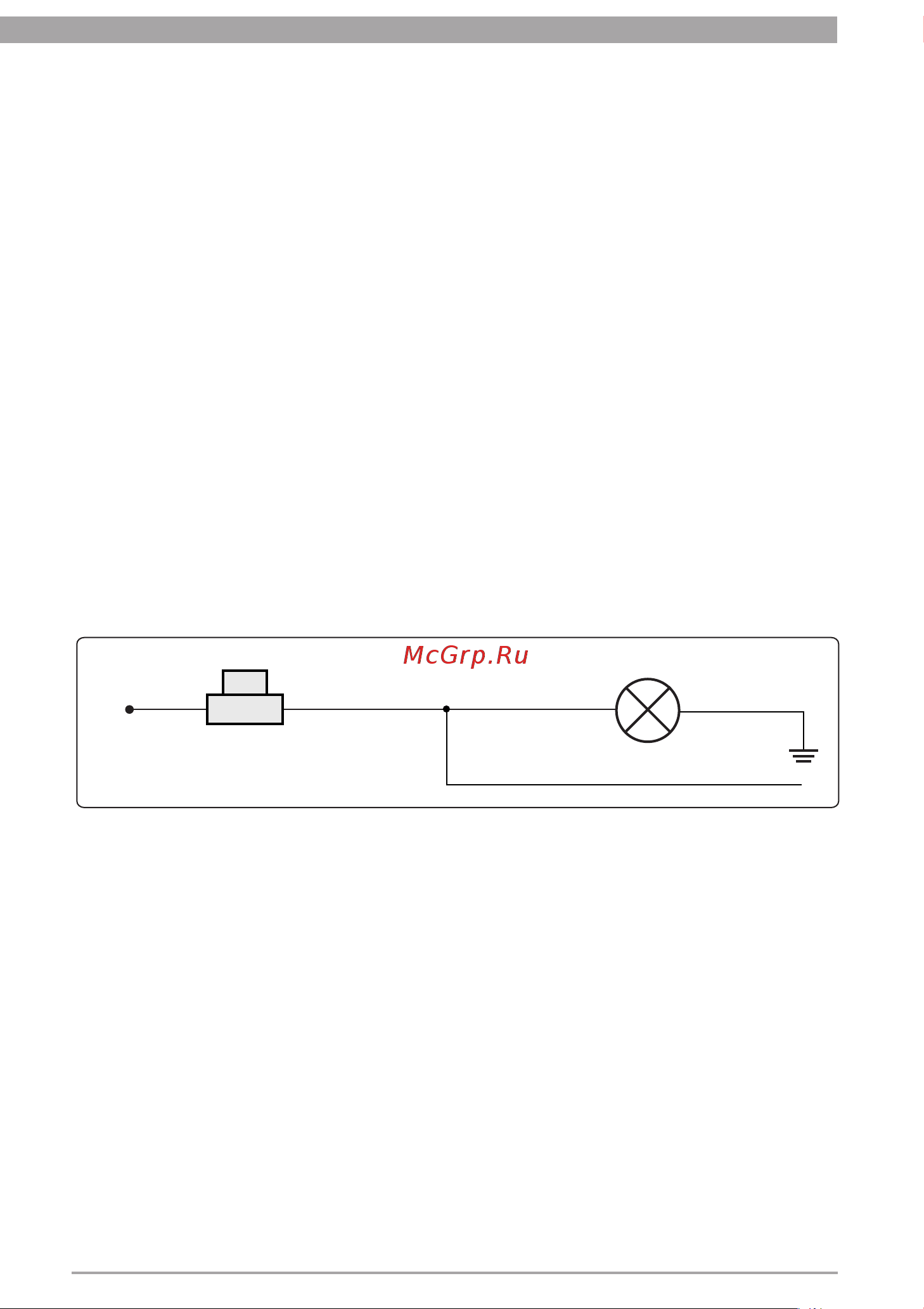

Схема подключения системы для получения сигналов предупреждения при движении
задним ходом
¦ÉÊËƼ¾ÆÇÚÓÁÉÄÛ
ǼÈË×üÀÉÁ¿ÊÑÊÀ¼
ǼÈ˼üÀÉÁ¿ÊÑÊÀ¼
Æ̼ÍÉÊÓÁÌÉ×Å
Данный провод необходимо подключить к штатному проводу автомобиля, на кото-
рый подается питание +12В от концевого включателя лампы заднего хода. При появле-
нии +12В на красно-черном проводе сигнализация начинает подавать предупредитель-
ные сигналы в виде звуков сирены и мигания габаритных огней (либо поворотных огней
- в зависимости от места подключения двух белых проводов сигнализации).
Вход +12В от габаритных огней при выключении зажигания.
Данный провод необходимо подключить к штатному проводу автомобиля, на кото-
рый подается питание +12В для габаритных огней. При включенных габаритных огнях,
при выключении зажигания система подает предупредительные сигналы сиреной.
Вход +12В от штатного оборудования для отключения блокировок (AV-триггер)
Данный провод необходимо подключить к штатному проводу автомобиля, на ко-
торый подается питание +12В от штатного прибора. При появлении питания система
полностью отключает блокировки запуска и работы двигателя.
