ООО АЛЬТОНИКА CYCLON 111D [35/40] Установка системы
![ООО АЛЬТОНИКА CYCLON 111D [35/40] Установка системы](/views2/2010224/page35/bg23.png)
35
УСТАНОВКА СИСТЕМЫ
10.8.5 Дополнительный канал СН4
Желто-черный провод: выход отрицательной полярности (250мА) для:
открытия дверей в два этапа, активации канала с помощью брелока при выключенном
зажигании.

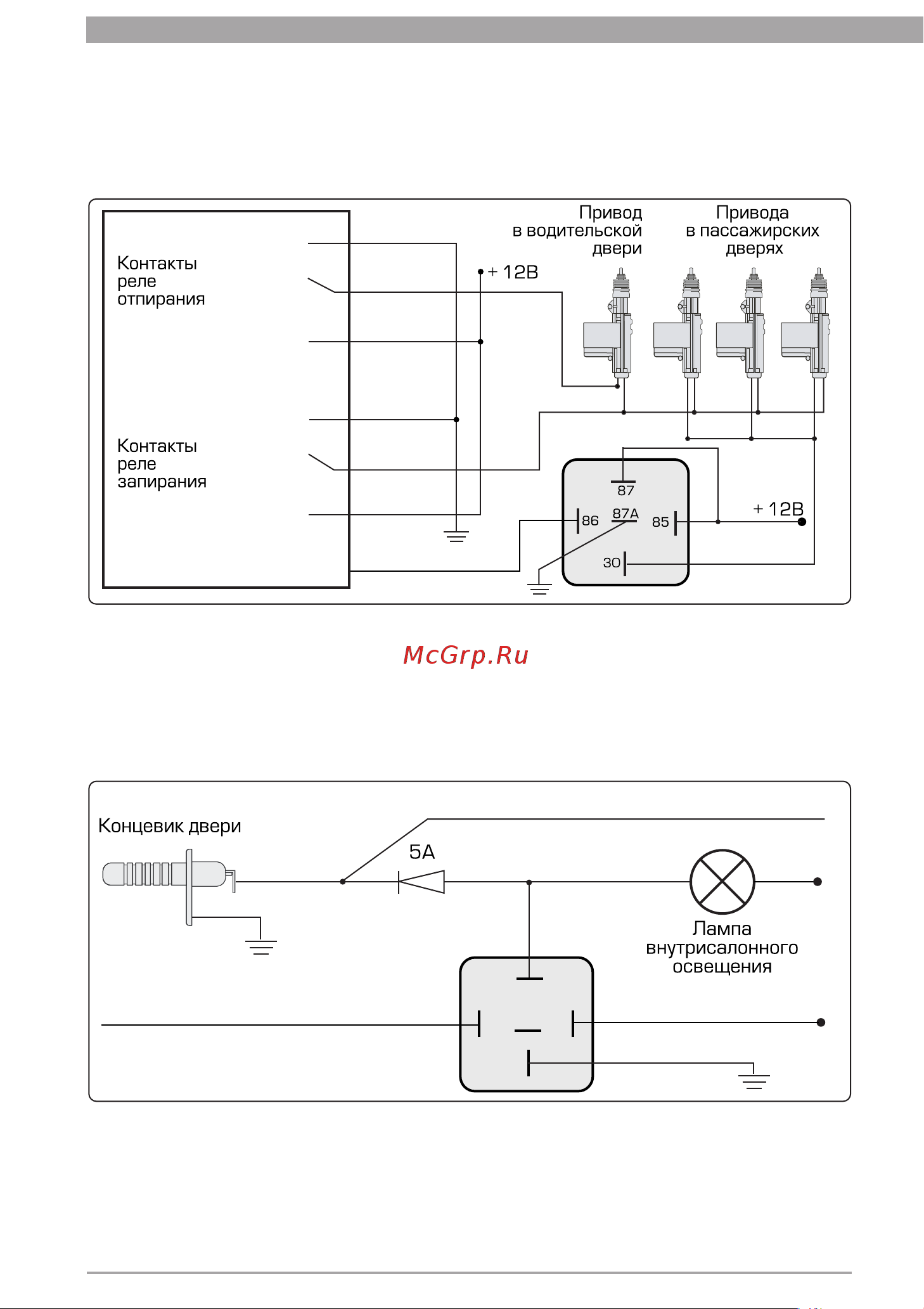

Схема подключения приводов для отпирания дверей в два этапа
ÍÄÉÁ
ÓÁÌÉ×Å
ÍÄÉÁ
Æ̼ÍÉ×Å
ÍÄÉÄÅ
ÃÁÇÁÉÊ
ÓÁÌÉ×Å
ÃÁÇÁÉÊ
Æ̼ÍÉ×Å
ÂÁÇÎÊÓÁÌÉ×Å
ÃÁÇÁÉ×Å
10.8.6 Дополнительный канал СН5
Серо-черный провод: выход отрицательной полярности (250мА). Подключается
для реализации функций: «вежливая» подсветка, охраны с работающим двигателем либо
турборежима. Заводская установка канала - «вежливая» подсветка, длительность сигна-
ла – 35 секунд после снятия сигнализации с охраны.
Схема подключения внутрисалонного освещения с отрицательной полярностью
ÃÁÇÉʽÁÇ×Å
ÍÁÌÊÓÁÌÉ×Å
