31
УСТАНОВКА СИСТЕМЫ
автомобиля подключается к постоянному источнику питания +12В или к «корпусу»
автомобиля.
Желтый провод: вход для подключения провода зажигания +12В. Подключается к
тому проводу, на который подается питание +12В, когда ключ повернут в замке зажига-
ния в положение «зажигание» (питание не должно пропадать при повороте ключа в по-
ложение «стартер»).
Необходимо убедиться в том, что на данный штатный провод автомобиля не подает-
ся питание +12В при положении ключа замка зажигания «выключено».
Черный провод: вход подачи питания («корпус»), подключается к металлической
детали кузова.
Оранжевый провод: выход отрицательной полярности на реле блокировки старте-
ра (250мА). Используется реле с нормально замкнутыми контактами.

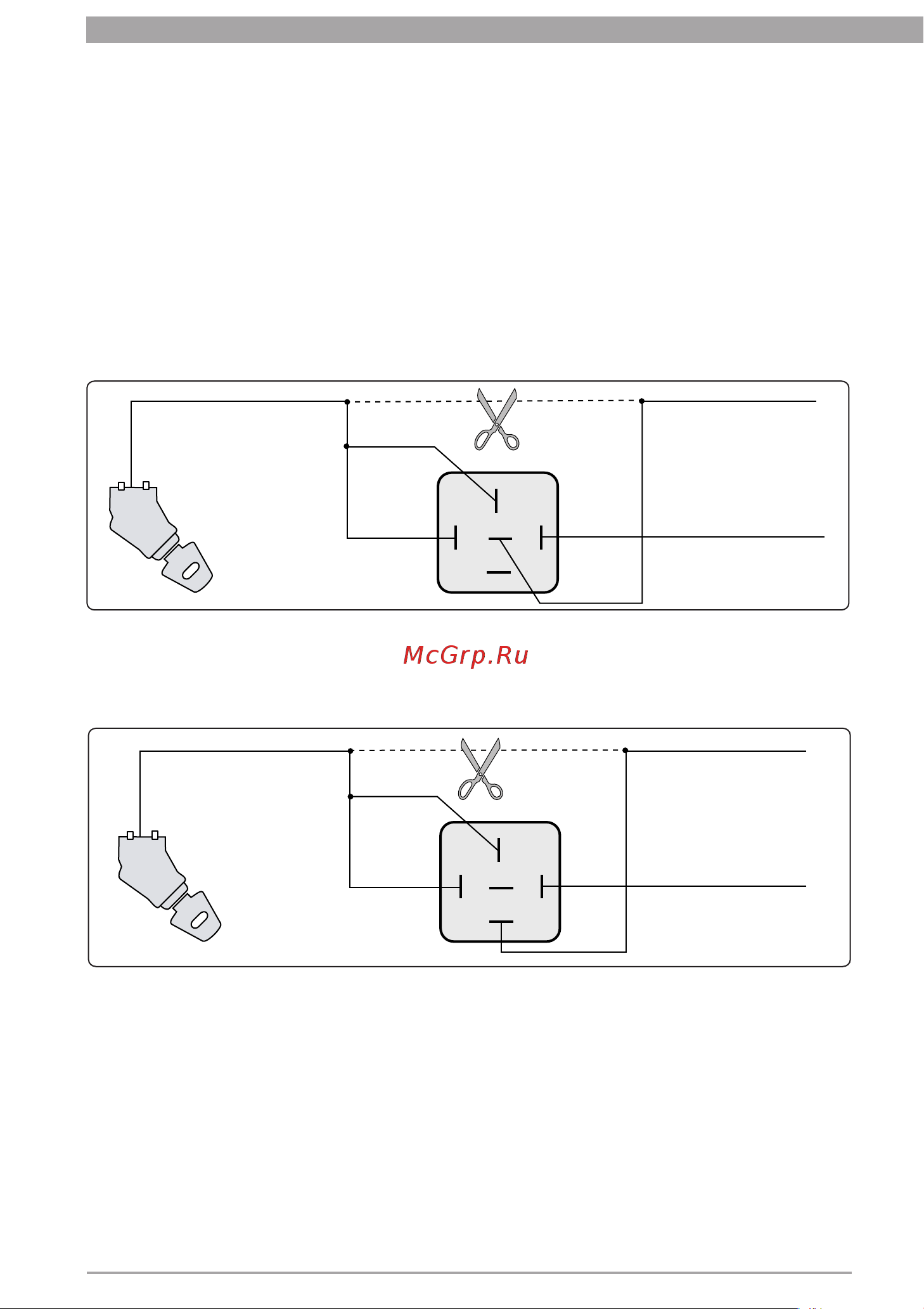

Схема подключения реле блокировки стартера (нормально замкнутыми
контактами)
ËÊÇÊÂÁÉÄÄ
rÍμÌÎÁÌs
¦ÍÊÇÁÉÊÄÀÏ
ÍμÌÎÁ̼
Ê̼ÉÂÁ¾×Å
ɼÊÑ̼ÉÁ
©£½ÇÊÆÄÌʾƼ
Оранжево-черный провод: выход отрицательной полярности на реле блокировки
стартера (250мА). Используется реле с нормально разомкнутыми контактами.
Схема подключения реле блокировки стартера (нормально разомкнутыми
контактами)
¦ÍÊÇÁÉÊÄÀÏ
ÍμÌÎÁ̼
ËÊÇÊÂÁÉÄÄ
rÍμÌÎÁÌs
Ê̼ÉÂÁ¾Ê
ÓÁÌÉ×Å
ËÌÄÍÉÛÎÄÄÍÊÑ̼É×
©¬½ÇÊÆÄÌʾƼ
Сине-белый провод: вход для подключения концевого выключателя багажника
отрицательной полярности.
Коричневый провод: выход на сирену (+12В). Подсоединяется к красному проводу
сирены (черный провод сирены подсоединяется к «корпусу» автомобиля). Для подклю-
чения клаксона автомобиля используется дополнительное реле. При этом функция F4
должна быть запрограммирована.
Фиолетовый провод: вход для подключения концевых выключателей дверей по-
ложительной полярности ( функция F6/2 активизированны). Подсоединяется к одному
из штатных концевых выключателей дверей автомобиля.
В данной сигнализации предусмотрена возможность постановки на охрану без
брелоков путём закрытия дверей центральным замком. Имеются два входа разной по-
лярности (зелёно-белый (-), фиолетовый (+)). В зависимости от полярности концевиков
дверей один провод задействуется для охраны периметра, а второй может быть под-
