УСТАНОВКА СИСТЕМЫ
34

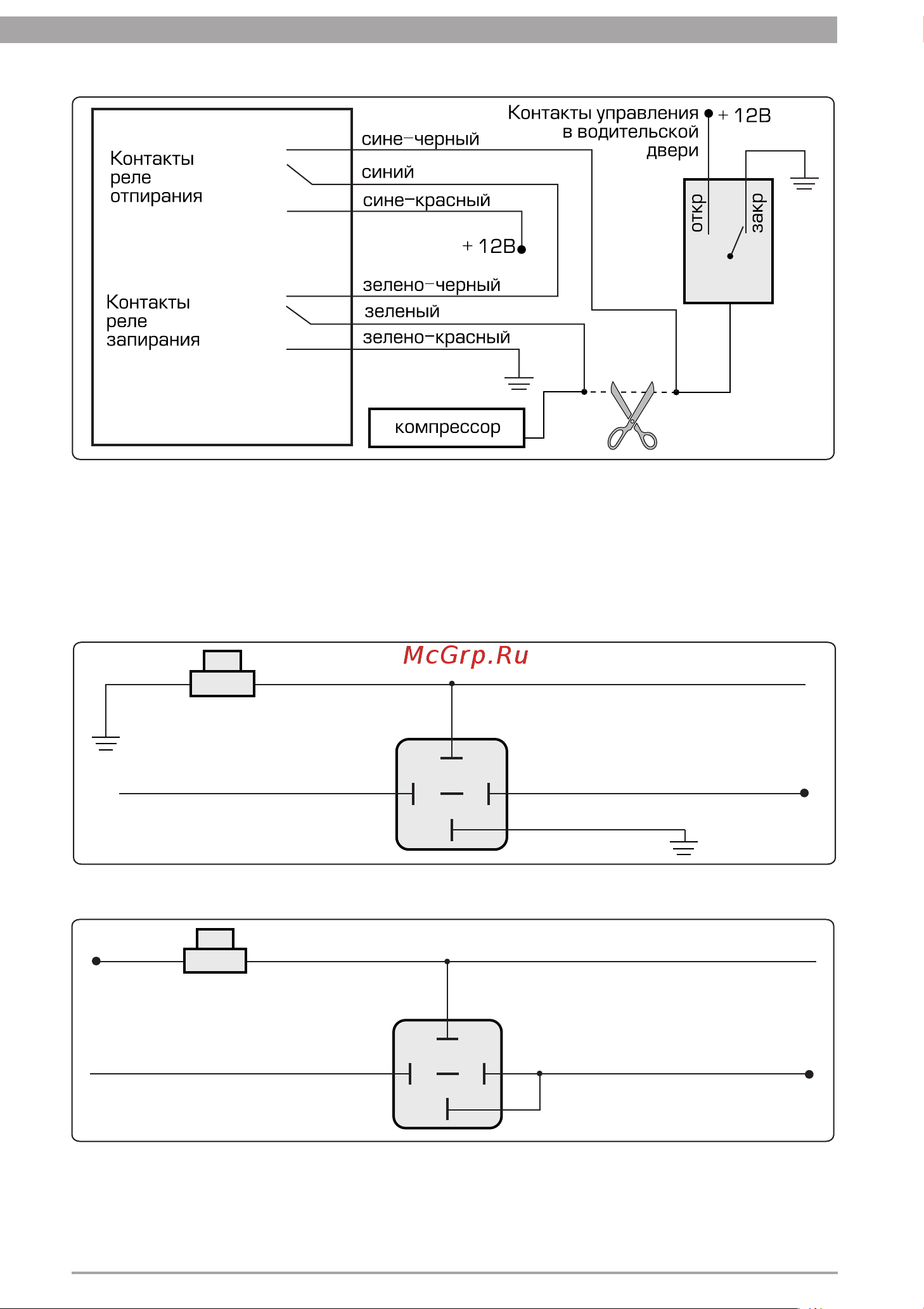

Схема подключения к пневматической системе запирания
10.8.3 Дополнительный канал СН2
Серый провод: выход отрицательной полярности (импульс 0.8сек, 250мА) для
дистанционного открытия багажника. Активируется нажатием и удержанием кнопки 3
брелоков в течение 2 секунд.
Схема подключения к соленоиду замка багажника с отрицательной полярностью
¦ÉÊËƼÊÎÆÌ×ÎÄÛ
½¼¿¼ÂÉÄƼ
¦ÍÊÇÁÉÊÄÀÏ
üÈƼ½¼¿¼ÂÉÄƼ
ÍÁÌ×Å
Схема подключения к соленоиду замка багажника с положительной полярностью
¦ÉÊËƼÊÎÆÌ×ÎÄÛ
½¼¿¼ÂÉÄƼ
¦ÍÊÇÁÉÊÄÀÏ
üÈƼ½¼¿¼ÂÉÄƼ
ÍÁÌ×Å
10.8.4 Дополнительный канал СН3
Бело-черный провод: выход отрицательной полярности (250мА) для закрытия
окон в течение 30 секунд с момента постановки автомобиля на охрану.
