page 12
Amplificadores de potencia
Leistungsendstufen
Amplificateurs de puissance
MA-i Series Power Amplifiers
Operation Manual Mode d’emploi Bedienungsanleitung Manual de Operación
página
seite
2.5.3 Choose Output Wire and Connectors
Crown recommends using pre-built or professionally
wired, high-quality, two- or four-conductor, heavy gauge
speaker wire and connectors. Use Class 2 output wiring.
You may use a 4-pole Speakon
®
connector (Figure 2.7)
or banana plugs, spade lugs, or bare wire for your output
connectors (Figure 2.8). To prevent the possibility of short-
circuits, wrap or otherwise insulate exposed loudspeaker
cable connectors.
Note: Binding post outputs come with safety plugs
installed to prevent European power-cord plugs
from being inserted. The side entry positions for
these connectors should therefore be used.
CAUTION – SHOCK HAZARD: Potentially lethal
voltages exist at the output connectors when the
amplifier is turned on and is passing a signal.
Using the guidelines below, select the appropriate size of
wire based on the distance from amplifier to speaker.
Distance Wire Size
up to 25 ft. 16 AWG
26-40 ft. 14 AWG
41-60 ft. 12 AWG
61-100 ft. 10 AWG
101-150 ft. 8 AWG
151-250 ft. 6 AWG
CAUTION: Never use shielded cable for output
wiring.
2 Setup
2.5.3 Choix du câble de sortie et des
connecteurs
Crown recommande l’utilisation de deux ou quatre
conducteurs pré-intégrés ou dont le câblage est effectué
par un professionnel, de haute qualité, des câbles de haut-
parleur et des connecteurs de grand diamètre. Utilisez
une ligne de sortie de Classe 2. Il st possible d’utiliser un
connecteur 4 pôles Speakon
®
(Figure 2.7), des fiches ba-
nane ou un câble nu pour les connecteurs de sortie (Figure
2.8). Pour réduire les risques de court-circuit, enveloppez
ou isolez d’une autre manière les connecteurs de câble à
nu de l’enceinte.
NOTE: Les borniers de sortie sont livrés avec des
fiches de sécurité pour empêcherl’insertion d’une
fiche d’alimentation européenne. Les positions
d’entrée latéral pour ces connecteurs doivent par
conséquent être utilisées.
ATTENTION – RISQUE D’ELECTROCUTION : Des
tensions potentiellement mortelles existent aux
connecteurs de sortie lorsque l’amplificateur est
mis sous tension et lorsqu’il transmet un signal.
A l’aide des références ci-dessous, sélectionnez la taille
de câble enfonction de la distance séparant l’amplificateur
de l’enceinte.
Distance Section du cable
Jusqa a 7,5 m 1,5 mm2
7,5 - 12 m. 2 mm2
12 - 18 m 3,5 mm2
18 - 30 m 5 mm2
30 - 45 m 8,5 mm2
45 - 75 m 13 mm2
ATTENTION: N’utilisez jamais de câble blindé
pour le câblage de sortie.
2.5.3 Ausgangsverbindungen
Crown empfiehlt für Lautsprecherkabel und Anschlüsse,
auf Fertigware mit großem Leiterquerschnitt und zwei oder
vier Leitern zurückzugreifen, oder entsprechend professio-
nell gefertigtes Material zu verwenden. Ausgangskabel der
Klasse 2 verwenden. Verwenden Sie beim Anschließen der
Lautsprecher 4-polige Speakon
®
-Stecker (Abbildung 2.7),
Bananenstecker, gegabelte Kabelschuhe oder auch blanken
Draht (Abbildung 2.8). Um Kurzschlüsse zu vermeiden,
umwickeln Sie die offenliegenden Enden der Lautsprecher-
kabel mit einer geeigneten Isolierung.
ACHTUNG: Um den versehentlichen Anschluß von
IEC-Netzkabeln zu verhindern, sind die Schraubkl-
emmenausgänge mit Sicherheitskappen ausges-
tattet. Verwenden Sie die Seite Eintrag Positionen
für diese Anschlüsse.
VORSICHT - ELEKTROSCHOCK: An den Ausgängen
können bei eingeschalteter Endstufe und anlie-
gendem Signal tödliche Spannungen .
Wählen Sie die korrekte Leiterstärke entsprechend der
Distanz zwischen Endstufe und Lautsprecher:
Kabellänge Leiterquerschnitt
bis 7,5m 1,5mm²
7,5 - 12 m. 2mm²
12 - 18 m 3,5mm²
18 - 30 m 5mm²
30 - 45 m 8,5mm²
45 - 75 m 13mm²
VORSICHT: Verwenden Sie nie abgeschirmte
Kabel zum Lautsprecheranschluß.
2.5.3 Seleccione el Cableado y Conectores
de Salida
Crown recomienda el uso de conectores y cables de alta cali-
dad para altoparlantes, de dos conductores, de calibre grueso,
ya sean prefabricados o construidos profesionalmente. Usted
puede usar conectores Speakon
®
de 2 ó 4 polos (Figura 2.7),
conectores tipo Banana, ó cable desnudo para la conexión
de salida (Figura 2.8). Para prevenir la posibilidad de corto
circuito, cubra o de otra forma, aísle los conectores expuestos
del cable para altoparlante.
Nota: Los postes de conexión de salida cuentan con
tapones de seguridad instalados para prevenir que
sean insertados los conectores Europeos de sumin-
istro eléctrico. Por lo tanto, deberán ser usadas las
posiciones de entrada superior e inferior de estos
conectores.
ADVERTENCIA – PELIGRO DE DESCARGA: En la
salida de los conectores existen voltajes potencial-
mente letales cuando se enciende el amplificador y
pasa señal.
Usando las referencias siguientes, seleccione el calibre
apropiado del cable basado en la distancia del amplificador al
altoparlante.
Distancia Calibre del Cable
Hasta 25 pies 16 AWG
26-40 pies 14 AWG
41-60 pies 12 AWG
61-100 pies 10 AWG
101-150 pies 8 AWG
151-250 pies 6 AWG
PRECAUCION: Nunca use cable blindado para el
cableado de salida.
2 Installation
2 Configuración
2 Installation

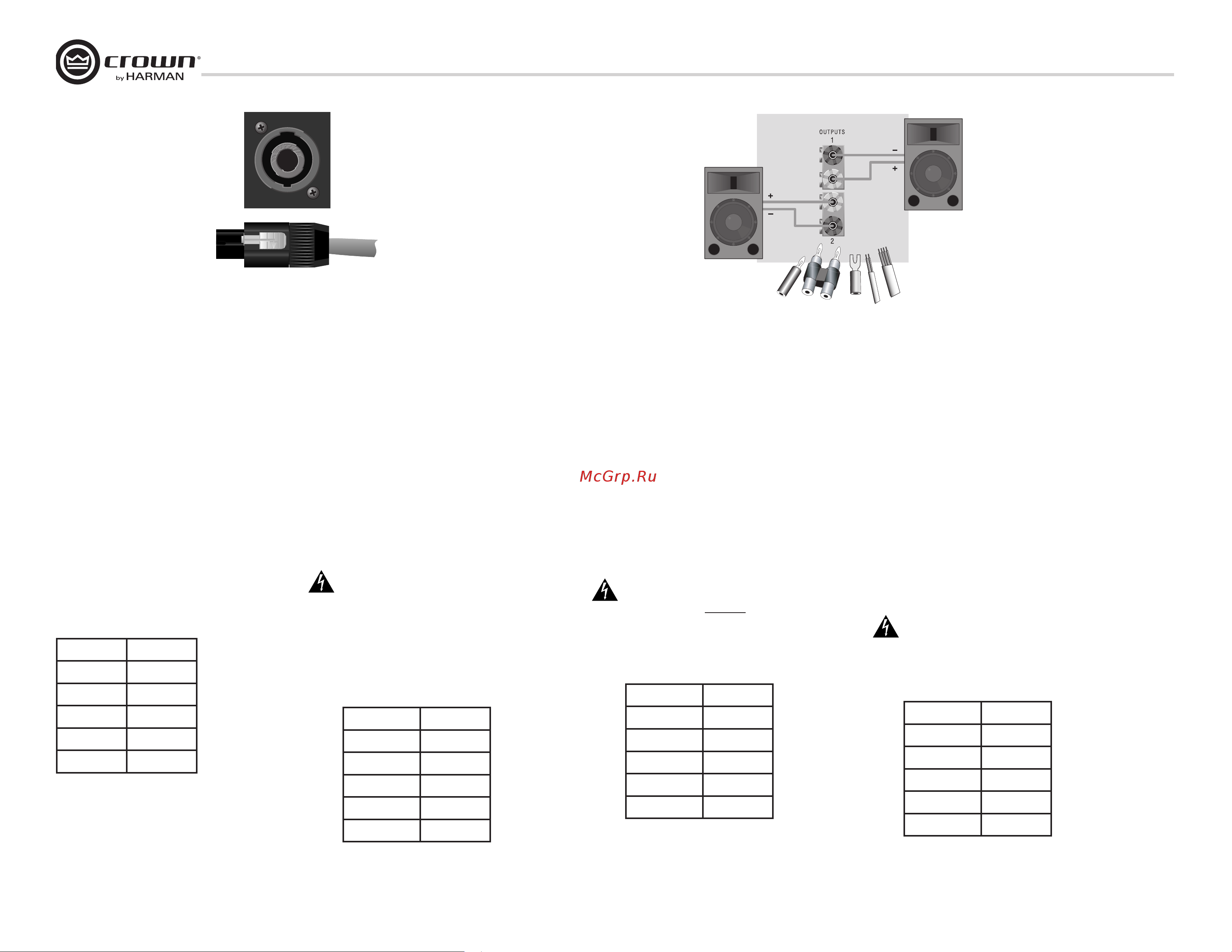

Figure 2.8 Binding Post Output Wiring
Figure 2.7 Top: Speakon Connector on Ampli fier.
Bottom: Speakon Cable Connector.
Figure 2.8 Connexions de la borne
de raccordement
Figura 2.8 Cableado de los postes
de conexión de salida
Figure 2.7 Haut: Connecteur de sortie Speakon
®
Bas: Connecteur de câble Speakon
®
.
Abbildung 2.7 Oben: Speakon-Buchse an der
Gehäuserückseite. Boden: Speakon Kabel-
Stecker
Figura 2.7 Superior: Conector Speakon® de
Salida en el Panel Trasero. Inferior: Conector
Speakon para Cable
Abbildung 2.8
Schraubklemmanschlusse
