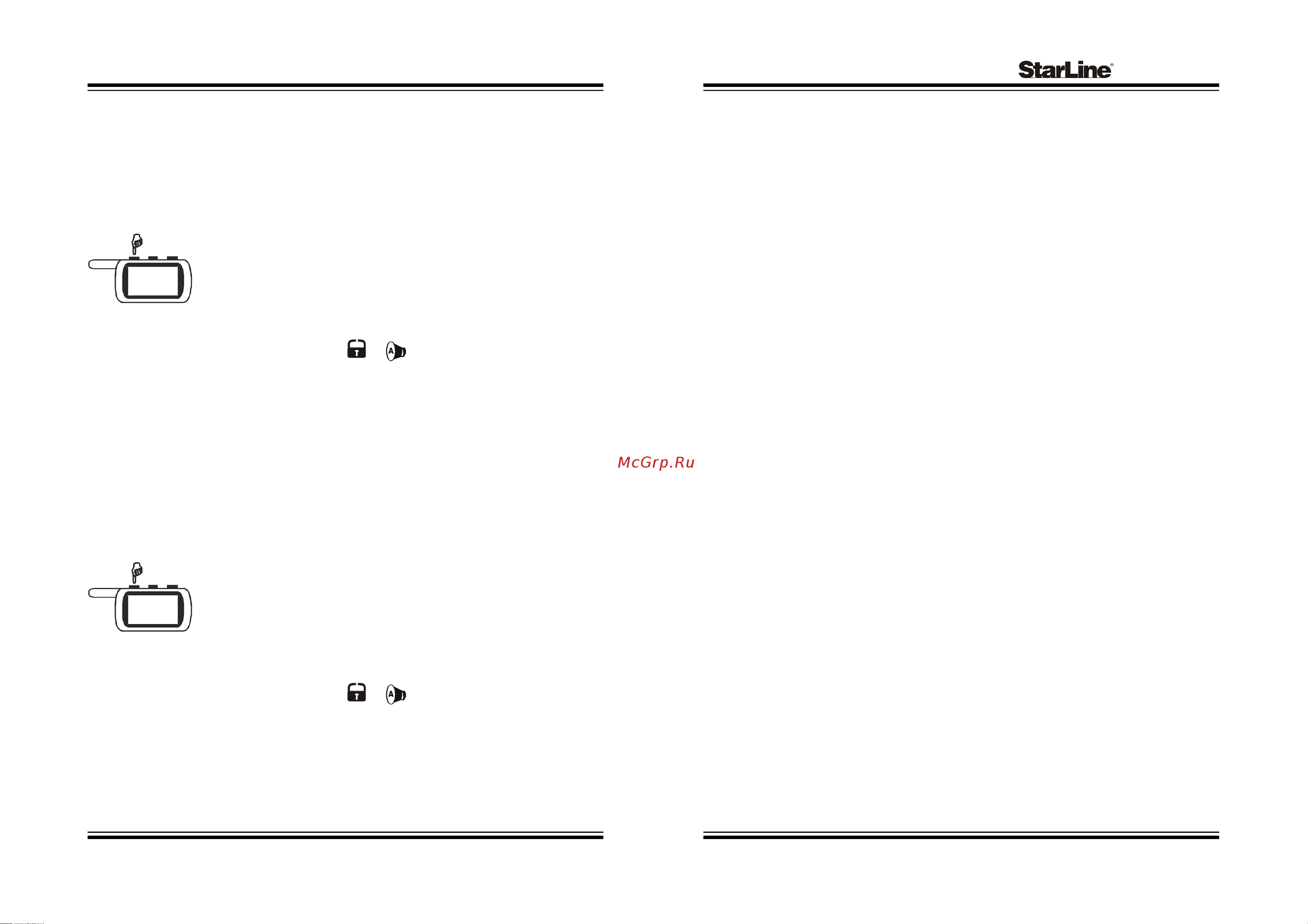

14
Инструкция по эксплуатации и установке
Управление сигнализацией
Включение режима охраны со звуковыми сигналами
подтверждения
Перед включением режима охраны убедитесь, что зажигание выключено, двери,
капот, багажник надежно закрыты, стояночный тормоз включен.
Для включения режима охраны нажмите кнопку 1 брелка.
1 сигнал сирены и 1 вспышка габаритов подтвердят
включение режима охраны. Автоматическое запирание
замков дверей произойдет, если они подключены к
сигнализации. Светодиодный индикатор начнет мигать,
показывая, что автомобиль охраняется.
На дисплее брелка отобразятся иконки и , последует 1 звуковой сигнал.
Внимание! Если двери, капот, багажник окажутся плохо закрытыми, а
стояночный тормоз не затянутым или ножной тормоз нажатым, а также
неисправен один из кнопочных выключателей дверей, капота, багажника,
тормоза, то сигнализация предупредит об этом 4 звуковыми сигналами и
4 вспышками габаритов. Смотрите пункт “Самодиагностика при включении
режима охраны”.
Включение режима охраны без звуковых сигналов
подтверждения
Перед включением режима охраны убедитесь, что зажигание выключено, двери,
капот, багажник надежно закрыты, стояночный тормоз включен.
Для включения режима охраны дважды нажмите кнопку 1
брелка. Первое нажатие должно быть длительным, второе
нажатие - коротким.
1 вспышка габаритов подтвердит включение режима охраны.
Автоматическое запирание замков дверей произойдет, если
они подключены к сигнализации. Светодиодный индикатор
начнет мигать, показывая, что автомобиль охраняется.
На дисплее брелка отобразятся иконки и , последует 1 звуковой сигнал.
Внимание! Если двери, капот, багажник окажутся плохо закрытыми, а
стояночный тормоз не затянутым или ножной тормоз нажатым, а также
неисправен один из кнопочных выключателей дверей, капота, багажника,
тормоза, то сигнализация предупредит об этом 4 звуковыми сигналами и
4 вспышками габаритов. Смотрите пункт “Самодиагностика при включении
режима охраны”.
43
525
Twage B6
функция №15 - алгоритм работы доп. канала №2 (желто-красный провод)
вариант 1 - продолжительность работы канала 0,7сек. Используется для
2-шагового отпирания замков дверей при выключении режима охраны.
вариант 2 - время работы канала определяется интервалом времени между
нажатиями кнопки 2 брелка в процессе программирования функции. Первое
нажатие кнопки 2 - включает отсчет времени, второе нажатие кнопки 2 -
останавливает отсчет времени. Максимальное время работы канала 60 секунд.
Внимание! На время работы канала в режиме охраны датчик удара и
дополнительные датчики отключаются.
вариант 3 - время работы канала определяется интервалом времени между
нажатиями кнопки 3 брелка в процессе программирования функции. Первое
нажатие кнопки 3 - включает отсчет времени, второе нажатие кнопки 3 -
останавливает отсчет времени. Максимальное время работы канала 60 секунд.
Внимание! На время работы канала в режиме охраны датчик удара и
дополнительные датчики не отключаются.
вариант 4 - работа канала в режиме «защелка», когда включение / выключение
канала осуществляется дистанционно с брелка. На время работы канала в
режиме охраны датчик удара и дополнительный датчик не отключаются.
функция №16 - алгоритм работы доп. канала №3 (желто-белый провод)
вариант 1 - продолжительность работы канала 0,7сек. Канал работает
независимо от состояния режима охраны.
вариант 2 - время работы канала определяется интервалом времени между
нажатиями кнопки 2 брелка в процессе программирования функции. Первое
нажатие кнопки 2 - включает отсчет времени, второе нажатие кнопки 2 -
останавливает отсчет времени. Максимальное время работы канала 60 секунд.
Внимание! На время работы канала в режиме охраны датчик удара и
дополнительный датчик отключаются.
вариант 3 - время работы канала определяется интервалом времени между
нажатиями кнопок 3 брелка в процессе программирования функции. Первое
нажатие кнопки 3 - включает отсчет времени, второе нажатие кнопки 3 -
останавливает отсчет времени. Максимальное время работы канала 60 секунд.
Внимание! На время работы канала в режиме охраны датчик удара и
дополнительный датчик не отключаются.
вариант 4 - работа канала в режиме «защелка», когда включение / выключение
канала осуществляется дистанционно с брелка при включенном зажигании и
включенном стояночном тормозе. Этот режим работы канала рекомендуется
использовать для поддержки +12В на контакте 15 замка зажигания при
активизации режима охраны с работающим двигателем или активизации
режима турботаймера. При программировании данного варианта работы
канала, его выключение происходит автоматически через 20 минут после
выключения режима охраны или после истечения времени работы режима
турботаймера.
