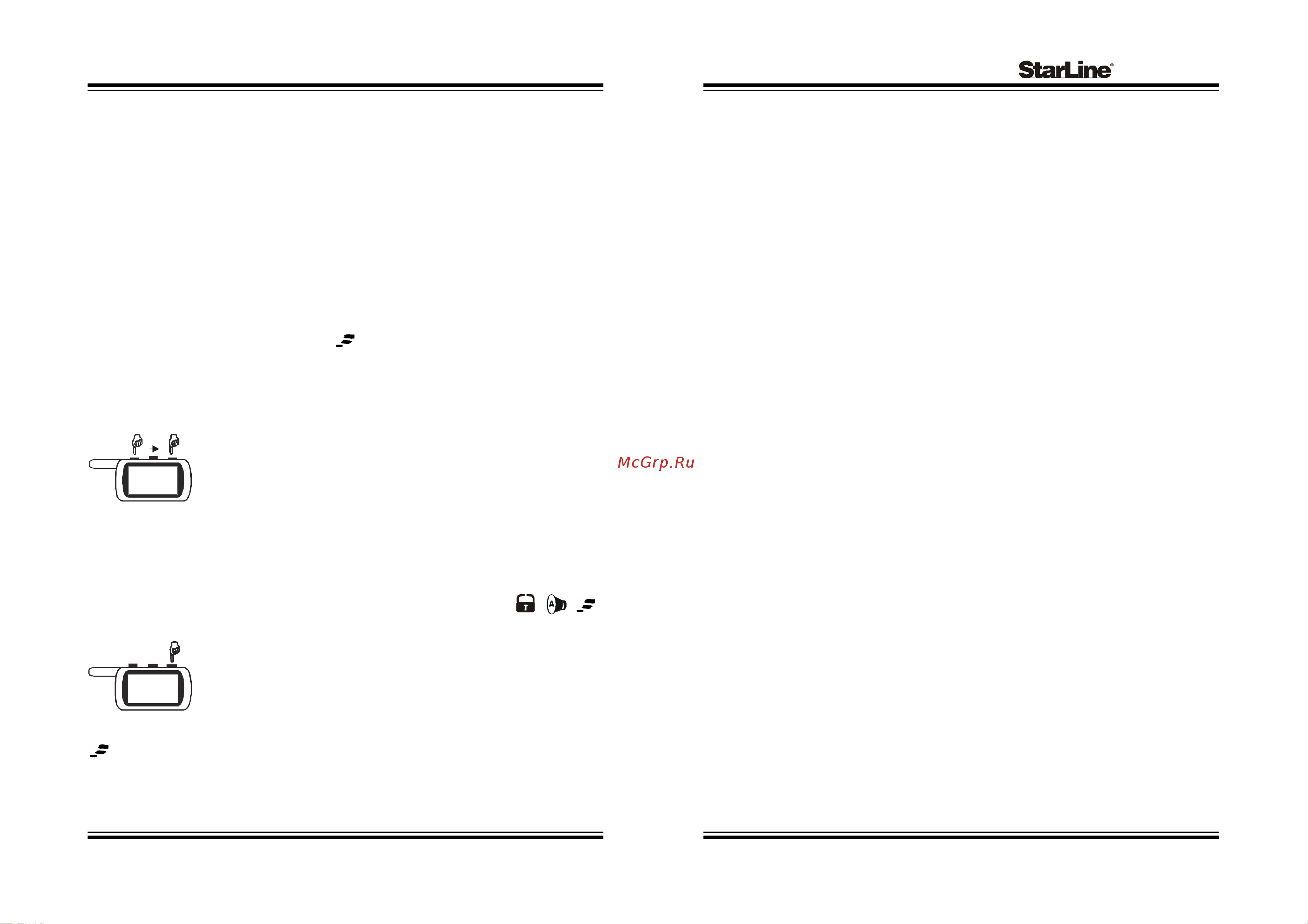

16
Инструкция по эксплуатации и установке
Включение режима охраны с работающим двигателем
Перед тем как включать режим охраны с работающим двигателем, убедитесь
что дополнительный канал №3 запрограммирован на работу по варианту 4
(программируемая функция 16) и к выходу канала подключено реле поддержки
зажигания в соответствии с рисунком приведенным на стр. 48.
Перед включением режима охраны с работающим двигателем убедитесь, что
капот закрыт, а ручка переключения передач автомобиля находится в
нейтральном положении (ручная трансмиссия) или в положении PARK
(автоматическая трансмиссия) и только затем при работающем двигателе
активизируйте функцию поддержки зажигания от сигнализации включением
стояночного тормоза. В подтверждение активизации дополнительного канала
№3 в режиме поддержки зажигания прозвучит мелодичный сигнал брелка. На
дисплее брелка отобразятся иконки , r 99 или одна из иконок r01, r02, r03,
r04 если включен режим турботаймера. Светодиодный индикатор загорится
постоянно. Появятся вспышки габаритных огней.
Внимание! Если прозвучат 4 дополнительных звуковых сигнала брелка, это
означает, что канал №3 не активизирован.
В течение 30 секунд выньте ключ из замка зажигания,
выйдите из автомобиля, закройте все двери, капот, багажник
и при работающем двигателе нажмите последовательно
кнопки 1 и 3 брелка. Нажатие кнопки 1 должно быть
длительным, нажатие кнопки 3 - коротким.
В подтверждение включения режима охраны с работающим двигателем
последуют 1 сигнал сирены и 1 вспышка габаритов. Зоны зажигания, датчика
удара и дополнительного датчика будут отключены. Автоматическое запирание
замков дверей произойдет, если они подключены к сигнализации. Прозвучит
1 звуковой сигнал брелка и на его дисплее отобразятся иконки , , .
Остановка двигателя без выключения режима охраны
Для остановки двигателя без выключения режима охраны
необходимо выключить дополнительный канал №3. Для
этого, дважды нажмите кнопку 3 брелка. Первое нажатие
должно быть длительным, второе нажатие - коротким.
Прозвучит мелодичный сигнал брелка. На дисплее брелка исчезнут иконки
, r 99. Светодиодный индикатор начнет вспыхивать, индицируя включенный
режим охраны. Зоны зажигания, датчика удара и дополнительного датчика
будут взяты под охрану.
41
525
Twage B6
функция №2 - автоматическое управление замками дверей
вариант 1 - запирание при включении тормоза / отпирание при выключении
зажигания;
вариант 2 - запирание через 10сек после включения зажигания / отпирание при
выключении зажигания;
вариант 3 - запирание отключено / отпирание при выключении зажигания;
вариант 4 - автоматическое управление замками отключено.
функция №3 - задержка активизации датчиков при включении охраны
- 60сек, 5сек, 30сек, 45сек.
функция №4 - автоматическое включение режима охраны
- включение с запиранием / без запирания замков дверей.
функция №5 - автоматическое перевключение режима охраны
- включен режим перевключения охраны с запиранием / без запирания замков;
- режим перевключения охраны выключен.
функция №6 - алгоритм и длительность работы выхода на звук
- выход для подключения сирены. Длительность звуковых сигналов
подтверждения включения / выключения режима охраны - 100мс / 50мс;
- выход для подключения к клаксону. Длительность звуковых сигналов
подтверждения включения / выключения режима охраны - 50мс / 20мс.
функция №7 - световая индикация открытых дверей
- световая индикация открытых дверей в течение 10сек, 20сек, 30сек;
- световая индикация открытых дверей отключена.
функция №8 - алгоритм работы выходов блокировки при включении
режима антиограбления
- блокировка двигателя активизируется после нажатия педали тормоза;
- блокировка двигателя активизируется с появлением сигналов тревоги;
- функция антиограбления отключена.
функция 9 - алгоритм экстренного выключения сигнализации
- без набора персонального кода;
- с набором 1, 2, 3-значного персонального кода.
функция №10 - активизация выходов на блокировку двигателя (черно-
красный провод и встроенное реле блокировки)
вариант 1 - при включенном режиме охраны без использования цифрового
радиореле блокировки StarLine DRR;
вариант 2 - при выключенном режиме охраны без использования цифрового
радиореле блокировки StarLine DRR;
вариант 3 - при включенном режиме охраны и совместной работе с цифровым
радиореле блокировки StarLine DRR;
вариант 4 - при выключенном режиме охраны и совместной работе с цифровым
радиореле блокировки StarLine DRR;
