Starline B6 [23/28] Twage b6

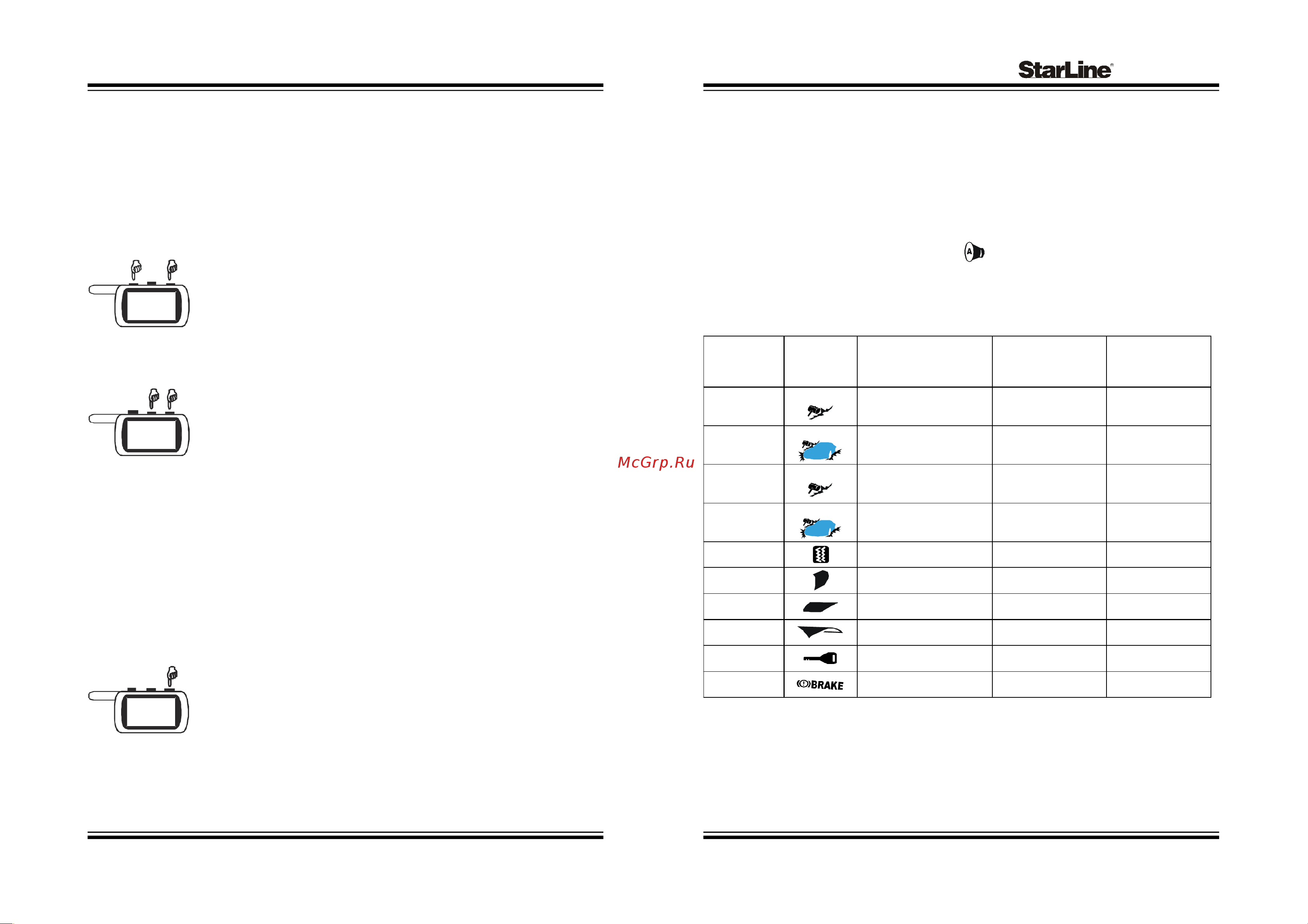

![Starline B6 [23/28] Twage b6](/views2/2010903/page23/bg17.png)
23
525
Twage B6
Охранные функции сигнализации
Сигналы тревоги
Если в режиме охраны произойдет срабатывание любого из охранных датчиков,
то это вызовет автоматическое включение сигналов тревоги: сигналы сирены,
мигание габаритных огней и включение салонного света. Двигатель будет
заблокирован. Брелок будет подавать звуковые сигналы тревоги, а на дисплее
отобразится причина срабатывания сигнализации. Во время звучания сирены
на дисплее брелка будет мигать иконка . Пока мигают габариты, на дисплее
будут мигать фары автомобиля.
Сигналы тревоги подаются циклами. Длительность одного цикла тревоги и
максимально возможное количество циклов для различных причин
срабатывания сигнализации указаны в таблице ниже.
Примечание 1). Если после окончания цикла тревоги причина срабатывания
сигнализации не будет устранена (например, двери остались открытыми),
то соответствующая зона охраны временно обходится до момента
устранения причины срабатывания (до закрытия дверей). При этом, на дисплее
брелка индикация причины срабатывания сохранится.
2). Если сигналы тревоги прерывались с брелка, то отсчет количества циклов
тревоги при периодически срабатывающем датчике начинается заново.
Причина
тревоги
Иконка
на
дисплее
Длительность
1 цикла тревоги
Кол-во циклов
при постоянном
срабатывании
датчиков
Кол-во циклов
при одном
срабатывании
датчиков
1 уровень
датчика
удара
SH1
3 звуков. сигнала
6 светов. сигналов
8 подряд 8
2 уровень
датчика
удара
SH1
20сек. звук
20сек. свет
8 подряд 8
1 уровень
дополнит.
датчика
SH2
3 звуков. сигнала
6 светов. сигналов
8 подряд 8
2 уровень
дополнит.
датчика
SH2
20сек. звук
20сек. свет
8 подряд 8
Датчик
давления
20сек. звук
20сек. свет
8 подряд 8
Двери
30сек. звук
35сек. свет
1 3
Капот
30сек. звук
35сек. свет
1 3
Багажник
30сек. звук
35сек. свет
1 3
Зажигание
30сек. звук
35сек. свет
4 подряд 3
Тормоз
30сек. звук
35сек. свет
1 3
34
Инструкция по эксплуатации и установке
Вызов из автомобиля
Для подачи сигнала вызова из автомобиля на брелок сигнализации нажмите
кнопку, расположенную на корпусе модуля приемопередатчика.
На дисплее брелка отобразится иконка CALL и включатся 20-секундные
звуковые сигналы вызова. Для прерывания звуковых сигналов вызова нажмите
кнопку 3 брелка.
Блокировка кнопок брелков
Включение блокировки кнопок брелка осуществляется
одновременным одинарным нажатием кнопок 1 и 3 брелка.
В подтверждение последует:
Брелок без обратной связи - 1 желтая вспышка светодиодного индикатора.
Брелок с обратной связью - отображение иконки KEY LOCK и 1 звуковой
сигнал.
Выключение блокировки кнопок брелков осуществляется
одновременным одинарным нажатием кнопок 2 и 3 брелка.
В подтверждение последуют:
Брелок без обратной связи - 2 желтые вспышки светодиодного индикатора.
Брелок с обратной связью - исчезновение иконки KEY LOCK и вибросигнал.
Световая индикация открытых дверей
(программируемая функция 7)
Если программируемая функция 7 включена, то вспышки габаритов будут
предупреждать Вас о том, что двери открыты. Продолжительность световых
сигналов предупреждения может быть запрограммирована 10, 20 или 30сек.
Контроль состояния автомобиля и температуры
в салоне автомобиля
Нажмите кнопку 3 брелка. На дисплее брелка отобразится
температура в салоне автомобиля и состояние режима
охраны сигнализации, прозвучит мелодичный сигнал.
Примечание. Температура, отображенная на индикаторе брелка, может
отличаться от реальной температуры в салоне так как она зависит от места
установки модуля приемопередатчика (например, при нахождении модуля на
солнце, высвечиваемая на дисплее брелка температура будет больше реальной
температуры в салоне).
+
+
