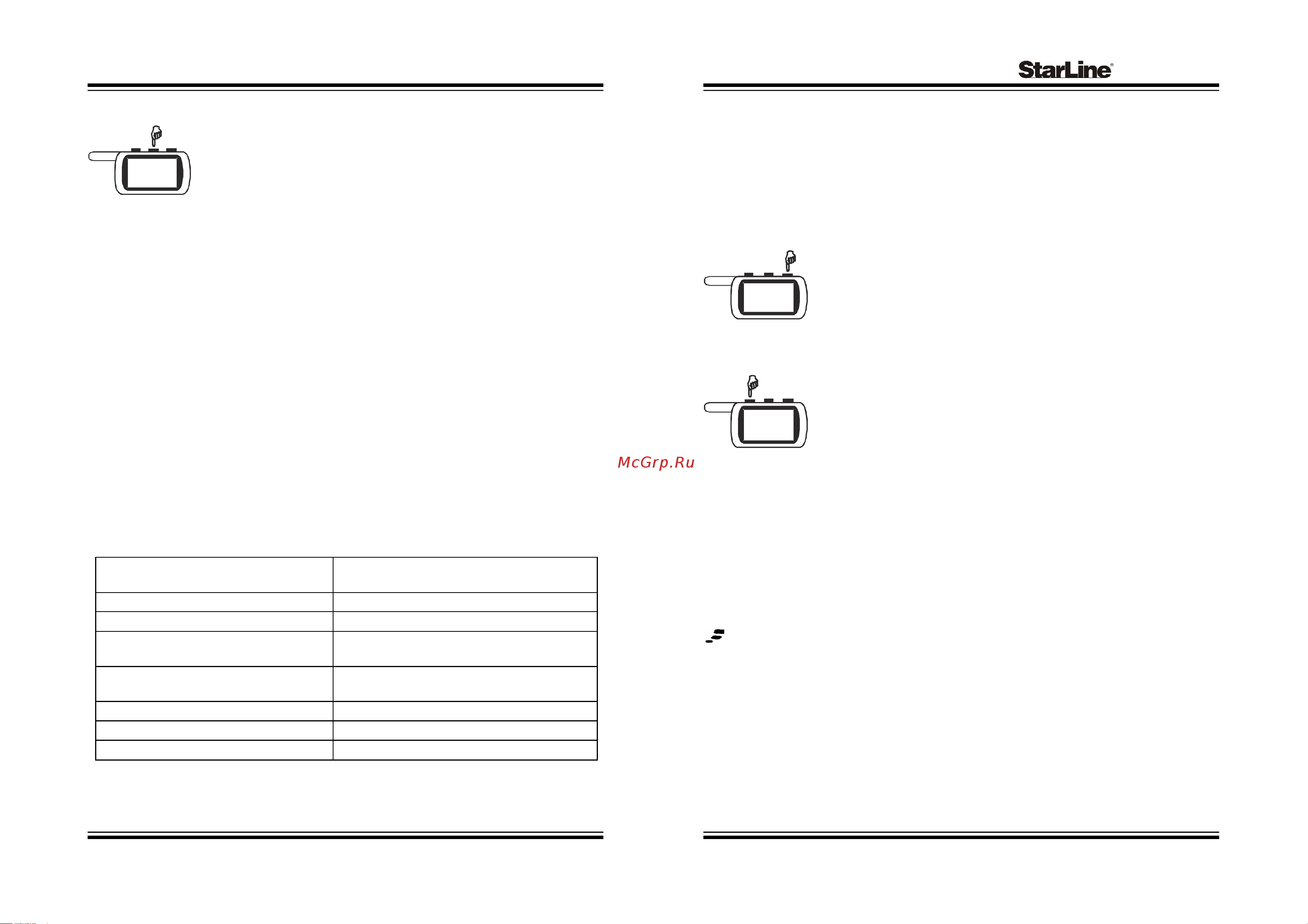

24
Инструкция по эксплуатации и установке
Прерывание сигналов тревоги
Если Вы хотите прервать сигналы тревоги без выключения
режима охраны, например, Вы проверяли работу датчиков,
нажмите кнопку 2 брелка. При этом сигнализация останется
в режиме охраны.
Если на момент прерывания тревоги причина срабатывания сигнализации была
устранена, то звуковые сигналы и индикация на дисплее брелка прекратятся.
Если же на момент прерывания тревоги причина срабатывания сигнализации
не будет устранена, то на дисплее брелка будет продолжать отображаться
соответствующая иконка. Охранная зона будет временно исключена из контура
охраны. Иконка на дисплее погаснет только после устранения причины
срабатывания, в подтверждение прозвучит 1 короткий звуковой сигнал.
Для прерывания только сигналов оповещения брелка нажмите кнопку 3 брелка.
При этом сигналы тревоги сигнализации и индикация на дисплее брелка будут
продолжаться.
Защищенность сигнализации от отключения питания
Любая попытка угонщиков выключить режим охраны временным отключением
питания окажется безуспешной. При отключении питания, например, сбросе
клеммы аккумулятора, сигнализация запоминает свое состояние. При
восстановлении питания сигнализация снова окажется в том же режиме
(смотрите таблицу состояний ниже), брелок подаст мелодичный звуковой сигнал.
Если к системе подключена сирена с автономным питанием, то при отключении
клеммы аккумулятора сирена включит звуковые сигналы тревоги.
Состояние системы
до отключения питания
Состояние системы
при восстановлении питания
Режим охраны выключен Режим охраны выключен
Режим охраны включен Режим охраны включен
Режим тревоги, причина
срабатывания устранена
Режим охраны включен
Режим тревоги, причина
срабатывания не устранена
Режим тревоги включен
Режим иммобилизатора включен Режим иммобилизатора включен
Режим антиограбления включен Режим антиограбления включен
Служебный режим включен Служебный режим включен
33
525
Twage B6
Режим турботаймера
(программируемая функция с брелка)
Для автомобилей с турбонаддувом предусмотрен специальный режим
турботаймера, который позволяет поддерживать работу двигателя после
выключения зажигания ключом в течение некоторого времени, необходимого
для полной остановки турбины. Программирование режима турботаймера
осуществляется следующим образом:
Для включения режима турботаймера нажмите и удерживайте
кнопку 3 брелка в нажатом состоянии до появления сначала
длительного, затем короткого звуковых сигналов брелка.
После отпускания кнопки на индикаторе брелка начнет
вспыхивать одна из иконок нижнего ряда. Короткими
нажатиями кнопки 3 брелка установите курсор на иконку
TURBO ON.
Нажмите кнопку 1 брелка. Система отреагирует 1 вспышкой
габаритов. Прозвучат сначала 2 коротких, затем 2
длительных звуковых сигнала брелка, затем приглушенный
звуковой сигнал брелка. На дисплее брелка постоянно
высветится иконка TURBO ON, показывая активизацию
автоматического включения режима охраны.
Для выключения режима турботаймера нажмите кнопку 2 брелка. Иконка
TURBO ON на дисплее брелка погаснет.
Перед активизацией функции турботаймера убедитесь, что капот закрыт, а ручка
переключения передач автомобиля находится в нейтральном положении
(ручная трансмиссия) или в положении PARK (автоматическая трансмиссия).
Если режим турботаймера включен, его активизация осуществляется при
работающем двигателе включением стояночного тормоза. В подтверждение
прозвучит мелодичный сигнал брелка. На дисплее брелка отобразятся иконка
и одна из иконок r01, r02, r03, r04 в зависимости от выбранного значения
программируемой функции 11. Светодиодный индикатор загорится постоянно.
Появятся вспышки габаритных огней.
Если во время работы турботаймера будет включен режим охраны нажатием
кнопки 1 брелка, то система отключит входы зажигания, датчика удара,
дополнительного датчика и выключит блокировку двигателя. После выключения
режима турботаймера режим охраны будет работать в полном объеме.
Светодиодный индикатор начнет медленно вспыхивать.
Внимание. 1). Функция турботаймера может быть активизирована только при
условии программирования канала №3 по варианту 4 и подключении к его выходу
реле поддержки зажигания в соответствии со схемой приведенной на стр.48.
2).
