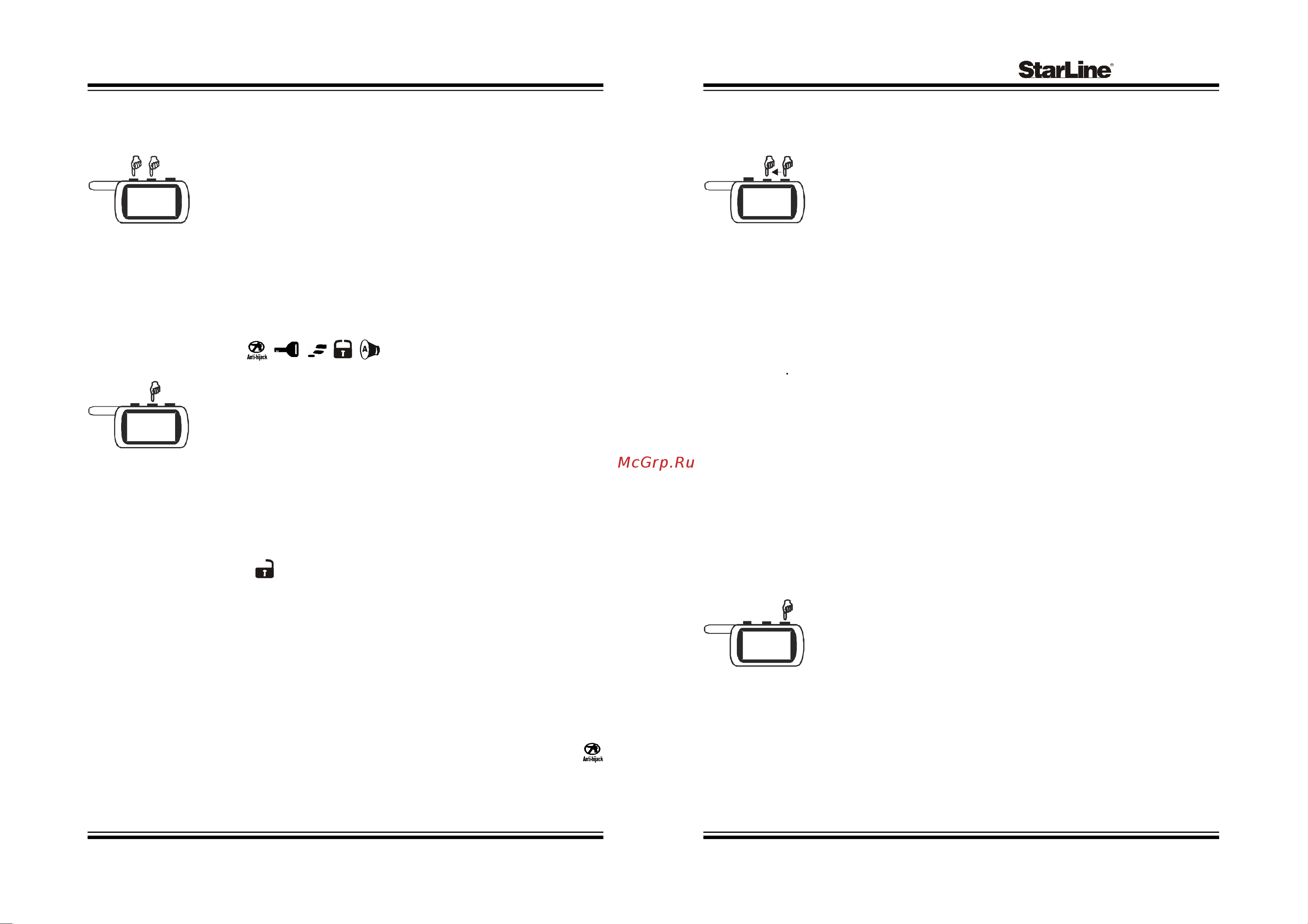

26
Инструкция по эксплуатации и установке
Режим антиограбления
Активное включение режима антиограбления с брелка
Включение режима антиограбления осуществляется при
включенном зажигании одновременным длительным
нажатием кнопок 1 и 2 брелка или после активизации иконки
ANTI-HIJACK.
В подтверждение последуют звуковые и световые сигналы тревоги.
Автоматическое запирание замков дверей произойдет, если они подключены
к сигнализации. Блокировка двигателя будет активизирована сразу или после
нажатия на педаль тормоза в зависимости от состояния программируемой
функции 8. В течение первых 30 секунд двигатель будет блокироваться в
импульсном режиме, затем непрерывно. На индикаторе брелка с обратной
связью появятся иконки , , , , сопровождаемые вибросигналом
и звуковым сигналом тревоги.
Выключение режима антиограбления осуществляется
двумя одинарными нажатиями кнопки 2 брелка с интервалом
2 секунды независимо от состояния зажигания.
После первого нажатия прекращаются сигналы тревоги. Светодиодный
индикатор начнет медленно мигать, показывая включенный режим охраны.
После второго нажатия выключается режим охраны с открыванием замков
дверей, если они подключены к сигнализации и выключением блокировки
двигателя. В подтверждение последуют 2 сигнала сирены, 2 вспышки
габаритов и 2 звуковых сигнала брелка. На индикаторе брелка с обратной
связью появится иконка .
Пассивное включение режима антиограбления
Пассивное включение режима антиограбления осуществляется в 3 этапа.
На 1-м этапе включается режим ожидания, на 2-м этапе - включаются
предупреждающие сигналы, на 3-м - активизируется функция антиограбления.
этап 1 - включение режима ожидания
При включенном зажигании нажмите сервисную кнопку VALET 1 раз.
Сигнализация войдет в режим ожидания, без какой-либо индикации.
Включенный режим ожидания можно контролировать только по индикатору
брелка. После нажатия кнопки 3 брелка на индикаторе появится иконка
этап 2 - включение предупреждающих сигналов
После открытия двери при включенном зажигании светодиод частыми
вспышками индицирует предстоящее включение режима антиограбления.
+
31
525
Twage B6
Управление дополнительным каналом №2
(программируемая функция 15)
Включение / выключение канала №2 (желто-красный провод)
для вариантов 2, 3 и 4 осуществляется последовательным
нажатием кнопок 3 и 2 брелка. Нажатие кнопки 3 должно
быть длительным, нажатие кнопки 2 - коротким. Последуют
3 вспышки габаритов и 3 звуковых сигнала брелка.
Канал №2 может быть активизирован независимо от состояния режима охраны
и запрограммирован на разные варианты работы (функция 15).
Вариант 1 - работа в режиме двухшагового отпирания замков дверей при
выключении режима охраны при условии, что активатор двери водителя и
активаторы остальных дверей подключены в соответствии со схемой,
приведенной на стр. 51.
Для выключения режима охраны с отпиранием только водительской двери нажмите
кнопку 2 брелка. Для отпирания остальных дверей повторно нажмите кнопку 2 брелка.
Вариант 2 и 3 - работа в режиме фиксированной длительности импульса
независимо от состояния режима охраны. Продолжительности работы канала
может программироваться от 1сек до 60сек.
Вариант 4 - работа в режиме “защелка”, когда включение / выключение канала
осуществляется дистанционно с брелка.
Управление дополнительным каналом №3
(программируемая функция 16)
Канал может быть использован для дистанционного управления любым
дополнительным оборудованием автомобиля.
Включение / выключение канала №3 (желто-белый провод)
осуществляется последовательным нажатием кнопки 3
брелка. Первое нажатие должно быть длительным, второе
нажатие - коротким. Последуют 3 вспышки габаритов и 3
звуковых сигнала брелка.
Канал может быть активизирован независимо от состояния режима охраны и
запрограммирован на разные варианты работы (функция 16).
Вариант 1 - работа в режиме заданной фиксированной длительности 0,7сек.
Вариант 2 и 3 - работа в режиме фиксированной длительности, которая может
программироваться от 1сек до 60сек.
Вариант 4 - работа в режиме “защелка”, когда включение / выключение канала
осуществляется дистанционно с брелка. Рекомендуется использовать для
поддержки зажигания перед включением режимов охраны и турботаймера.
