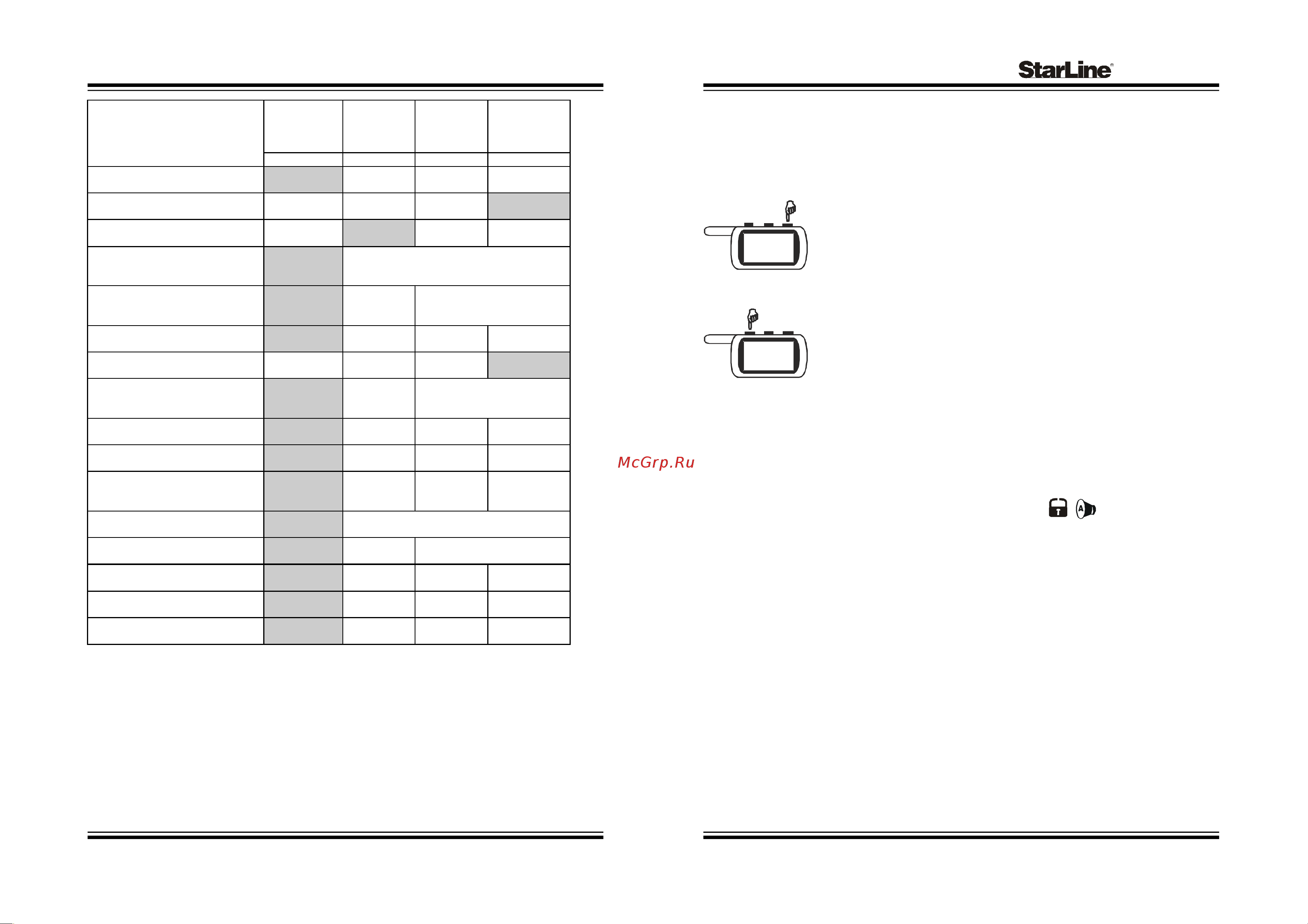

17
525
Twage B6
Автоматическое включение режима охраны
(программируемая функция с брелка)
Программирование автоматического включения режима охраны
осуществляется следующим образом:
Нажмите и удерживайте кнопку 3 брелка в нажатом
состоянии до появления сначала длительного, затем
короткого звуковых сигналов брелка. После отпускания
кнопки на индикаторе брелка начнет вспыхивать одна из
иконок нижнего ряда. Короткими нажатиями кнопки 3 брелка
установите курсор на иконку AUTO ARM.
Нажмите кнопку 1 брелка. Система отреагирует 1 вспышкой
габаритов. Прозвучат сначала 2 коротких, затем 2
длительных звуковых сигнала брелка. После приглушенного
звукового сигнала брелка на его дисплее высветится
постоянно иконка AUTO ARM, показывая активизацию
автоматического включения режима охраны.
Если функция автоматического включения режима охраны запрограммирована,
то после выключения зажигания и закрытия последней двери последуют
1 сигнал сирены и 1 вспышка габаритов. Через 10 секунд сигнализация
автоматически включит режим охраны. В подтверждение последуют 1 сигнал
сирены, 1 вспышка габаритов и 1 звуковой сигнал брелка. Замки дверей
закроются. На дисплее брелка отобразятся иконки , , AUTO ARM.
Внимание! 1). Если неисправен один из кнопочных выключателей дверей, то
автоматического включения режима охраны не произойдет (смотри раздел
“Контроль исправности концевых выключателей”).
2). Если не включен стояночный тормоз, открыты капот или багажник, то
после автоматического включения режима охраны последуют 4 сигнала сирены
и 4 вспышки габаритов.
Экстренное включение режима охраны без брелка
Включение режима охраны без брелка дистанционного управления
осуществляется следующим образом:
1. При включенном зажигании откройте дверь. Светодиод вспышками будет
показывать исправность концевого выключателя открытой двери.
2. Нажмите сервисную кнопку VALET 3 раза. Светодиодный индикатор временно
погаснет (ориентировочно на 5секунд).
3. Пока светодиод погашен выключите зажигание. Сигнализация включит
20-секундный отсчет времени перед последующим затем включением режима
охраны. В подтверждение последуют 1 сигнал сирены и 1 вспышка габаритов.
40
Инструкция по эксплуатации и установке
Серым цветом в таблице №1 указаны заводские предустановки.
функция №1 - длительность импульсов управления замками дверей
вариант 1 - 1 импульс 0,7сек на запирание / отпирание обычных активаторов;
вариант 2 - 1 импульс 3,5сек на запирание / отпирание пневмозамков дверей;
вариант 3 - 1 импульс 0,7сек на запирание / 2 импульса 0,7сек на отпирание
обычных активаторов;
вариант 4 - 1 импульс 30сек для реализации функции «комфорт» (при включенном
зажигании 1 импульс 0,7 сек) / 1 импульс 0,7сек на отпирание замков дверей.
Одинарное
нажатие
кнопки 1
Одинарное
нажатие
кнопки 2
Одинарное
нажатие
кнопки 3
Два нажатия
кнопки 1
(длительное
и короткое)
Программируемая функция
1 сигнал 2 сигнала 3 сигнала 4 сигнала
№1 - длительность импульсов
управления замками дверей
вариант 1 вариант 2 вариант 3 вариант 4
№2 - автоматическое
управление замками дверей
вариант 1 вариант 2 вариант 3 вариант 4
№3 - задержка активизации
датчиков при включении охраны
60 сек 5 сек 30 сек 45 сек
№4 - автоматическое включение
режима охраны
с
запиранием
замков
без запирания замков
№5 - автоматическое
перевключение режима охраны
с
запиранием
замков
без
запирания
замков
отключено
№6 - алгоритм и длительность
работы выхода на звук
на сирену
100мс
на сирену
50мс
на клаксон
50мс
на клаксон
20мс
№7 - световая индикация
открытых дверей
10 сек 20 сек 30 сек отключена
№8 - алгоритм работы выходов
блокировки при включении
режима антиограбления
при
включении
тормоза
при
включении
тревоги
отключена
№9 - алгоритм экстренного
выключения сигнализации
без
пин-кода
1-значный
пин-код
2-значный
пин-код
3-значный
пин-код
№10 - активизация выходов на
блокировку двигателя
вариант 1 вариант 2 вариант 3 вариант 4
№11 – продолжительность
работы доп. канала №3 в
режиме турботаймера (вар.4)
1 мин 2 мин 3 мин 4 мин
№12 - тип дополнительного
датчика
2-уровнев. 1-уровнев.
№13 - алгоритм доп. канала №4
(синий провод)
вариант 1 вариант 2 вариант 3
№14 - алгоритм доп. канала №1
(желто-черный провод)
вариант 1 вариант 2 вариант 3 вариант 4
№15 - алгоритм доп. канала №2
(желто-красный провод)
вариант 1 вариант 2 вариант 3 вариант 4
№16 - алгоритм доп. канала №3
(желто-белый провод)
вариант 1 вариант 2 вариант 3 вариант 4
