29
DEUTSCH
ELEKTRISCHER ANSCHLUSS
(Dieser Abschnitt ist ausschließlich qualiziertem Personal vorbehalten)
Vor sämtlichen Eingrien an der Abzugshaube muss das Gerät vom Stromnetz ge-
trennt werden.
Sicherstellen, dass die Elektrokabel in der Abzugshaube nicht abgeschnitten oder
getrennt werden:
Andernfalls muss das nächstgelegene Kundendienstzentrum kontaktiert werden.
Für die elektrischen Anschlüsse qualiziertes Personal beauftragen.
Der Anschluss muss in Übereinstimmung mit der geltenden Gesetzgebung ausgeführt wer-
den.
Bevor das Gerät ans Stromnetz angeschlossen wird, muss geprüft werden, dass:
ПdieNetzspannungjenerderDatenaufdemTypenschildinderAbzugshaubeentspricht;
ПdieelektrischeAnlagedengesetzlichenVorschriftenentsprichtundfürdieBelastungdesGeräts
geeignet ist (siehe Kenndaten in der Abzugshaube);
ПderSteckerunddasKabelnichtmitheiвenKomponentenmitTemperaturenüber70мCinBerüh-
rung kommen;
ПdieVersorgungsanlagemiteinerwirksamenundgemäвdengeltendenNormenausgeführten
Erdung verbunden ist;
ПdiefürdenAnschlussverwendeteSteckdoseguterreichbarist,wenndieAbzugshaubeinstalliertist.
Bei:
ПmiteinemKabelohneSteckerausgestattetenGeräten:mussderzuverwendendeSteckerein
genormter Stecker sein. Die Kabel müssen wie folgt angeschlossen werden: Das gelb-grüne Kabel
für die Erdung, das blaue Kabel für den Nullleiter und das braune für die Phase. Der Stecker muss
an einer geeigneten Sicherheitssteckdose angeschlossen werden.
ПeinemfestmontiertenGerät,dasüberkeinVersorgungskabelodereineandereVorrichtungzur
Trennung vom Stromnetz mit einer derartigen Önungsdistanz der Kontakte verfügt, dass die
vollständige Trennung zu den Bedingungen der Überspannungskategorie III erfolgt.
Diese Trennvorrichtungen müssen gemäß den Installationsnormen am Versorgungsnetz installiert
werden.
Der grün/gelbe Erdungsdraht darf nicht vom Schalter unterbrochen werden.
Der Hersteller lehnt jede Haftung ab, falls die Sicherheitsnormen nicht eingehalten werden.
RAUCHABZUG
ABZUGSHAUBE IN VERSION INNENUMLUFT FILTRIEREND
In dieser Version strömt die Luft durch die Kohle-Zeolit-Filter und
wird dann gereinigt wieder in den Raum
eingeleitet. Stellen Sie sicher, dass die Kohle-Zeolit-Filter in der
Haube montiert worden sind; setzen Sie sie anderenfalls wie in
den Anweisungen zur Montage angegeben ein.
MONTAGEANLEITUNG
Dieser Abschnitt ist ausschließlich qualiziertem Personal vorbehalten
Die Abzugshaube kann in verschiedenen Kongurationen installiert werden:
Die allgemeinen Montagephasen gelten für alle Installationen; befolgen Sie da-
gegen die entsprechenden Phasen der gewünschten Installation, wo dies extra
angegeben wird.
BETRIEB
WANN MUSS DIE ABZUGSHAUBE EINGESCHALTET WERDEN?
Die Abzugshaube mindestens eine Minute vor Beginn des Kochvorgangs einschalten. Dadurch
wird ein Luftstrom erzeugt, der den Rauch und die Dämpfe zur Absaugäche hin befördert.
Nach Abschluss des Kochvorgangs die Abzugshaube noch so lange laufen lassen, bis alle
Dämpfe und Gerüche abgesaugt sind. Es besteht eventuell auch die Möglichkeit, mit Hilfe
der Timer-Funktion die automatische Abschaltung der Abzugshaube nach 15 Minuten Be-
trieb einzustellen.
WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWÄHLT WERDEN?
Geschwindigkeit 1: Hält die Luft bei geringem Stromverbrauch rein.
Geschwindigkeit 2: Wird für normale Bedingungen verwendet.
Geschwindigkeit 3: Wird bei Vorhandensein von starken Gerüchen oder Dämpfen verwendet.
Geschwindigkeit 4: Wird für eine schnelle Beseitigung von Gerüchen oder Dämpfen
verwendet.
WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?
Die Metalllter müssen jeweils nach 30 Betriebsstunden gereinigt werden.
Die Kohle-Zeolit-Filter müssen alle 18Monate reaktiviert und alle drei Jahre ersetzt werden.
Für weitere Details siehe Kapitel “WARTUNG”.

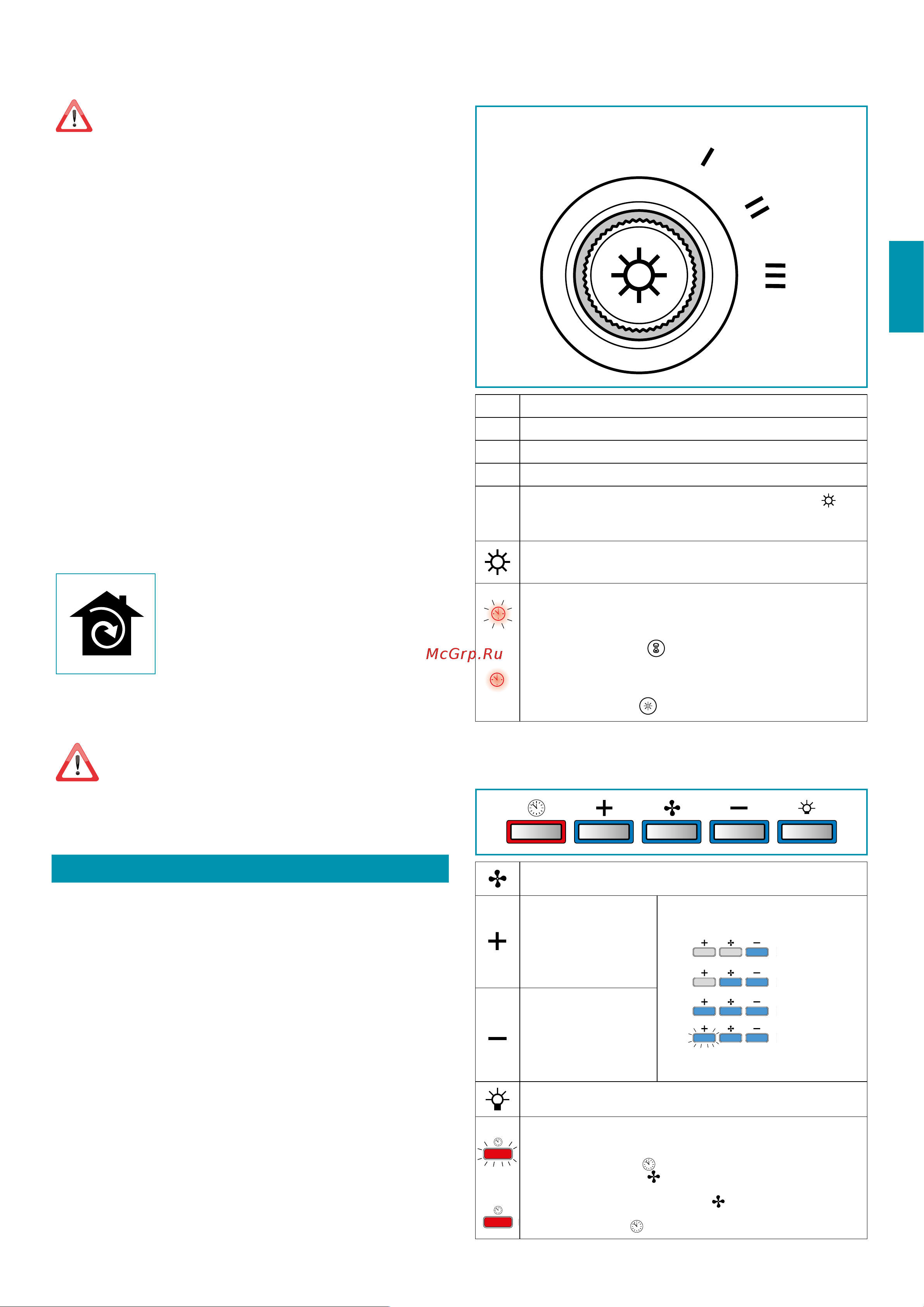

DREHSCHALTER – STEUERUNGEN
(DAMA - LOOP - SOFFIO - SOPHIE)
OFF
PUSH
OFF
Motor OFF
I
Geschwindigkeit 1 (grünes Licht)
I I
Geschwindigkeit 2 (Blaues Licht)
I I I
Geschwindigkeit 3 (lila Licht)
PUSH
Geschwindigkeit 4 (Rot Licht). Es wird durch Drücken der Taste
für 2
Sekunden aktiviert.
Nach ein paar Minuten kommt es wieder zu Geschwindigkeit 3.
Durch Drücken für eine Sekunde:
Ein / Aus-Licht
TIMER (kann nur per Fernbedienung aktiviert werden)
(blinkend)
Selbstausschaltung nach 15 Minuten
Die Funktion wird deaktiviert (rote LED ausgeschaltet), wenn:
man erneut die Taste TIMER
drückt oder der Motor OFF.
ALARM FILTER (Motor OFF)
Wartung der Fettlter nach ungefähr 30 Betriebsstunden.
4 Sekunden lang drücken
, um den Zähler auf Null zu stellen.
ELEKTRONISCHE DRUCKKNOPFTAFEL
(MATERIA - VETRA)
Motor ON/OFF
Der Start erfolgt mit der vor dem Ausschalten gespeicherten Geschwindigkeit.
Erhöhung der Geschwindig-
keit von 1 bis 4
Die Geschwindigkeit 4 ist nur für
einige Minuten aktiviert,
dann
wird die Geschwindigkeit 3
aktiviert.
Die Geschwindigkeiten werden von den an den
Tasten vorhandenen LEDs signalisiert:
Geschwindigkeit 1
Geschwindigkeit 2
Geschwindigkeit 3
Geschwindigkeit 4
(LED "+" blinkend)
Drosselung der Geschwindig-
keit von 4 bis 1
Einschalten / Ausschalten des Lichts
TIMER (rote blinkende LED)
Selbstausschaltung nach 15 Minuten
Die Funktion wird deaktiviert (rote LED ausgeschaltet), wenn:
- man erneut die Taste TIMER (
) drückt.
- wenn man die Taste ON/OFF (
) drückt.
ALARM FILTER (
rote LED dauerhaft mit ( ) o
)
Wartung der Fettlter nach ungefähr 30 Betriebsstunden.
3 Sekunden lang drücken
( )
, um den Zähler auf Null zu stellen.
