User's Guide ADI-6432R BNC © RME
27
The number of ADI-6432s necessary is identical to the number of MADI signal sources, so it's
two for this example. The first ADI-6432 serves as MADI to AES converter. Its AES outputs are
connected to the AES inputs of the second ADI-6432. The second ADI-6432 is used as de-
scribed in the above example, sending the MADI input signal directly to the MADI output. At the
same time, the unit fills the unused MADI channels at its MADI output with the audio signals
from the AES inputs.

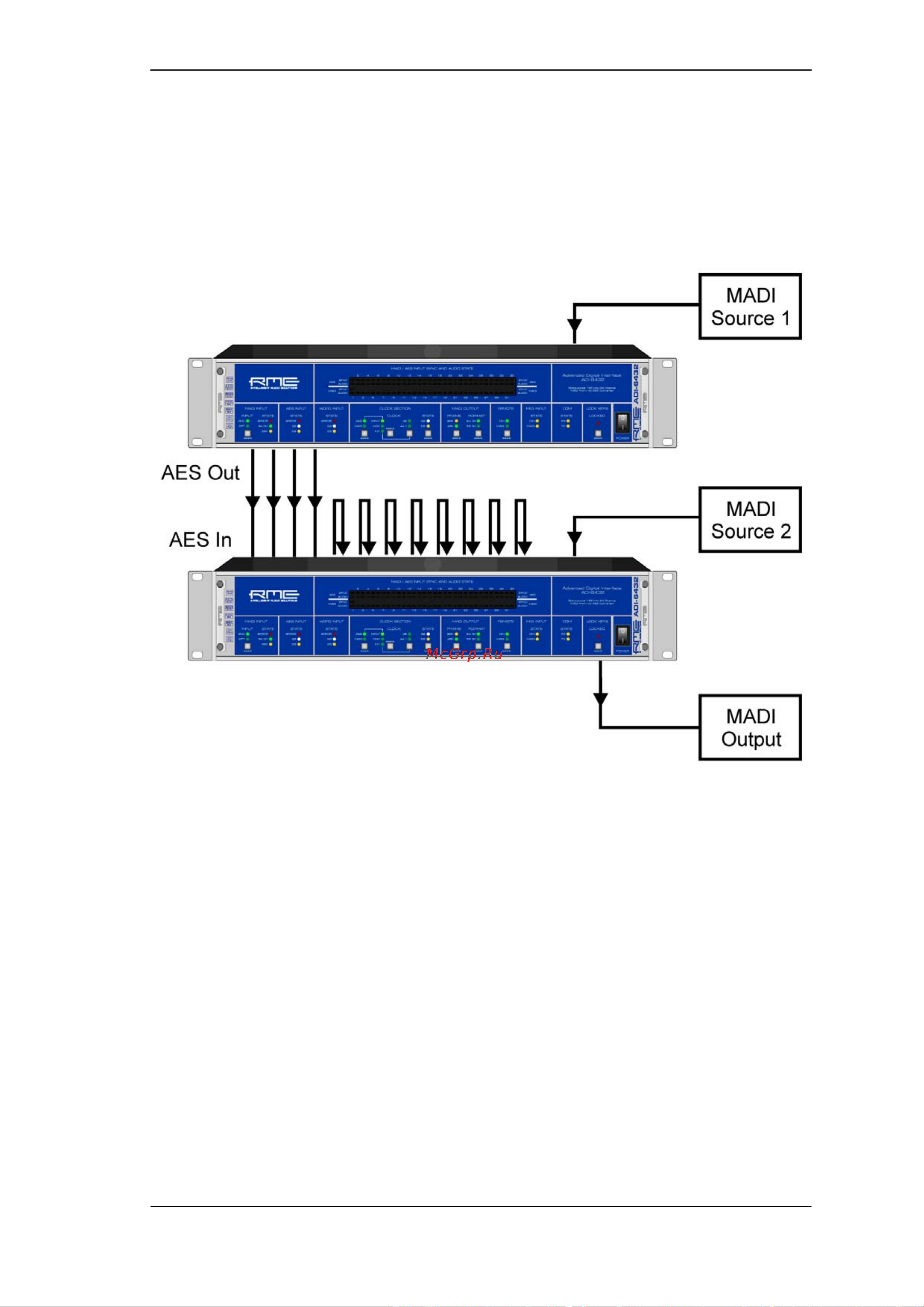

The diagram shows cabling and signal flow of such an application.
