32
│
Первоначальная настройка монитора
Первоначальная настройка монитора

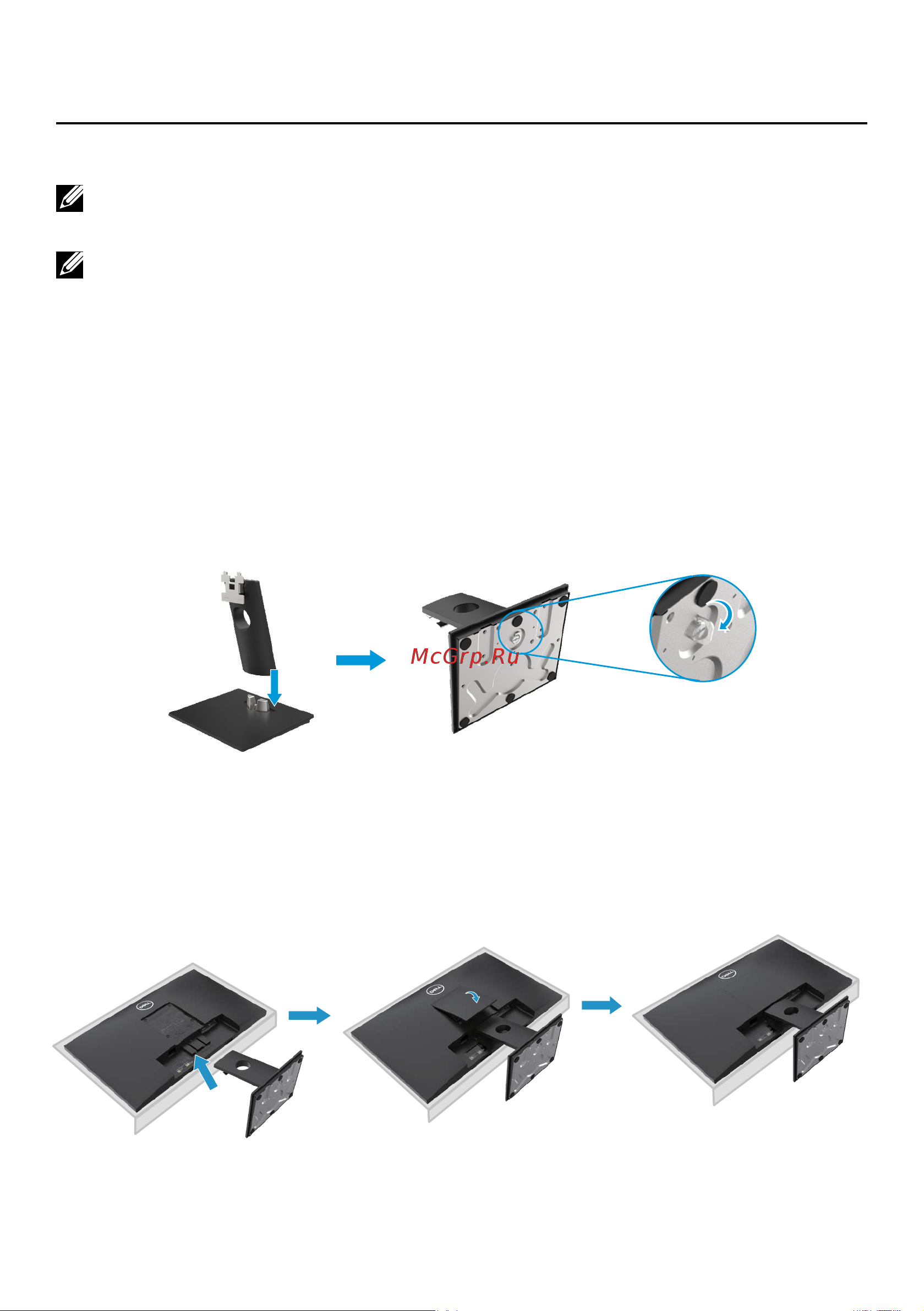

Установка подставки
ПРИМЕЧАНИЕ: Подставка не установлена, когда монитор отгружается
с завода.
ПРИМЕЧАНИЕ: Следующая процедура касается подставок, которые
поставляются вместе с монитором.
Чтобы прикрепить подставку монитора:
E2720H
1.
Соберите механизм подъема подставки и прикрепите его к основанию подставки.
a. Поместите основание подставки монитора на устойчивую поверхность стола.
b. Сдвиньте корпус подставки монитора в правильном направлении вниз на осно-
вание подставки.
c. Затяните винт с накатанной головкой по часовой стрелке, пока он не будет
надежно закреплен.
2.
Присоедините подставку в сборке к монитору:
a. Положите монитор на мягкую ткань или подушку около края стола.
b. Выровняйте подставку в сборке относительно бороздки монитора.
c. Вставьте кронштейн в направлении монитора, пока он не зафиксируется на месте.
d. Соберите крышку VESA.
