Приложение
│
79

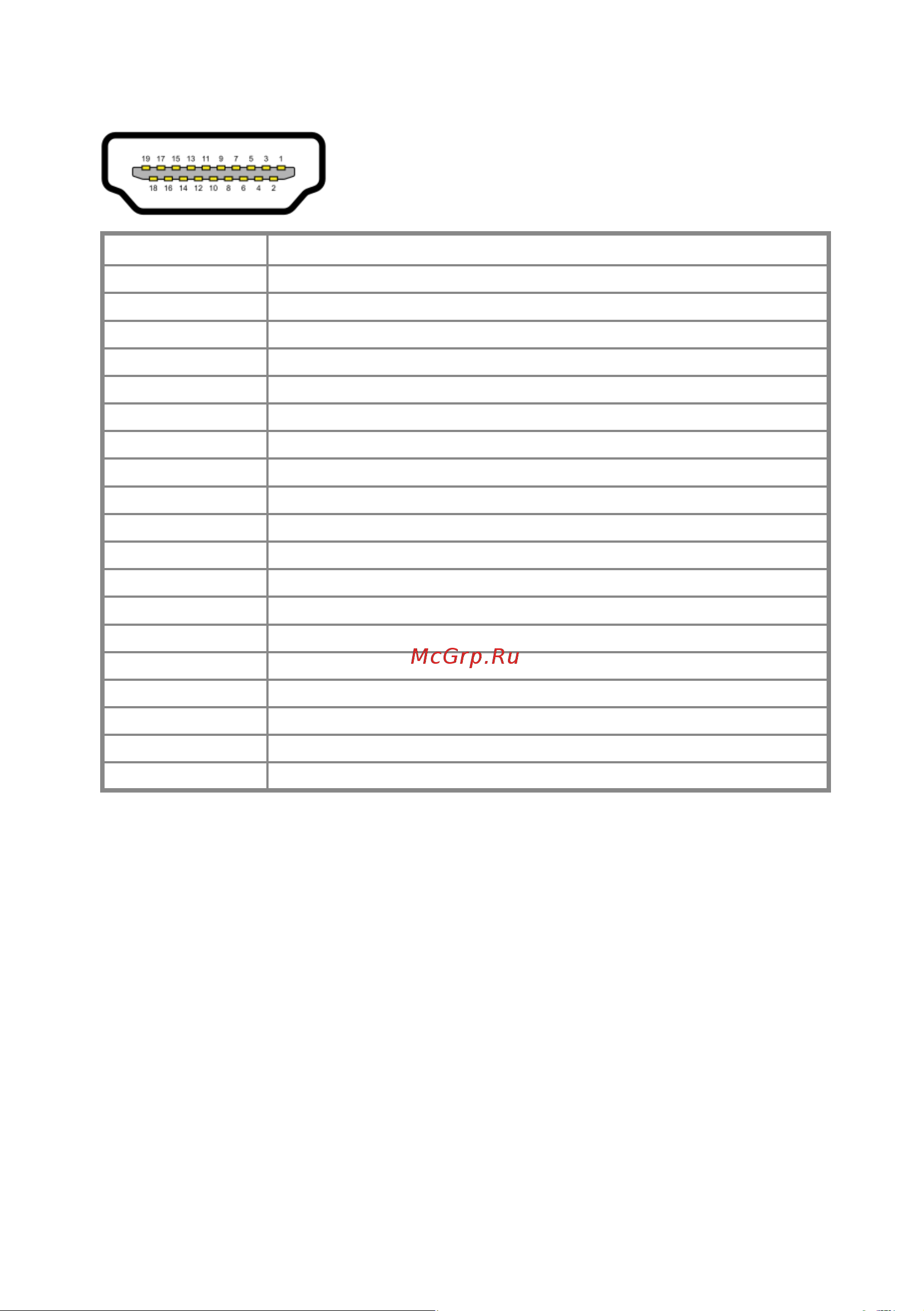

Назначение контактов
19-контактный соединитель HDMI
Номер контакта
Назначение сигнала
1 ДАННЫЕ TMDS 2+
2 ДАННЫЕ TMDS 2 SHIELD
3 ДАННЫЕ TMDS 2-
4 ДАННЫЕ TMDS 1+
5 ДАННЫЕ TMDS 1 SHIELD
6 ДАННЫЕ TMDS 1-
7 ДАННЫЕ TMDS 0+
8 ДАННЫЕ TMDS 0 SHIELD
9 ДАННЫЕ TMDS 0-
10 ЧАСЫ TMDS+
11 ЭКРАН ЧАСОВ TMDS
12 ЧАСЫ TMDS-
13 CEC
14 Зарезервировано (N.C. на устройстве)
15 ЧАСЫ DDC (SCL)
16 ДАННЫЕ DDC (SDA)
17 Земля DDC/CEC
18 +5В ПИТАНИЕ
19 ОБНАРУЖЕНИЕ ГОРЯЧЕГО ШТЕПСЕЛЯ
