Первоначальная настройка монитора
│
37

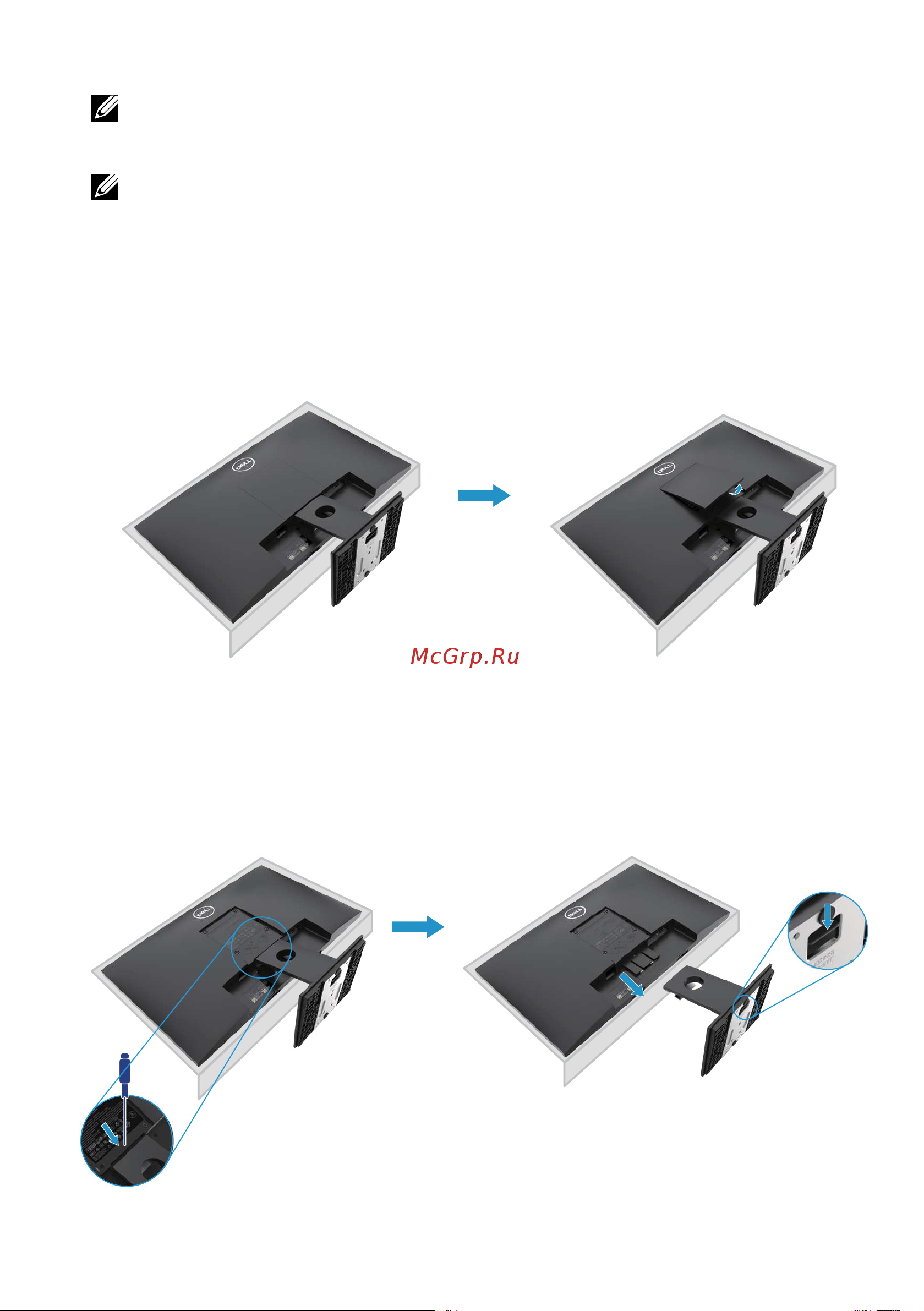

Снятие подставки
ПРИМЕЧАНИЕ: Во избежание появления царапин на экране при снятии
подставки убедитесь в том, что монитор размещен на мягкую и чистую
поверхность.
ПРИМЕЧАНИЕ: Следующая процедура касается подставок, которые
поставляются вместе с монитором.
Снятие подставки:
E2420H
1.
a. Положите монитор на мягкую ткань около края стола.
b. Снимите крышку VESA для доступа к кнопке разблокировки.
2.
a. Используйте длинную и тонкую отвертку, чтобы протолкнуть защелку,
расположенную в отверстии над стойкой.
b. Как только защелка отпущена, отодвиньте основание от монитора.
c. Нажмите на защелку с быстрым высвобождением в нижней части
основания, чтобы отделить основание от стояка стойки.
