О мониторе
│
7
● Возможность автоматической настройки, если поддерживается компьютером.
● Регулировка экранного дисплея (OSD) для легкости первоначальной настройки и
оптимизации экрана.
● Мощность в режиме ожидания 0.3 W при нахождении устройства в режиме сна.
● Оптимизация удобства для глаз благодаря экрану без заметного мерцания.
● Возможны долгосрочные последствия, если синий свет от монитора вызовет
повреждение глаз, включая усталость или цифровое напряжение глаз. Функция
комфортного просмотра снижает риск возникновения напряжения глаз от
излучения синего света.
● Паз блокировки доступа.
● Стекло без мышьяка и без ртути только для панели.
● BFR / PVC-Reduced (его печатные платы изготовлены из ламинатов без BFR / PVC).
● Отвечает требованиям тока утечки NFPA 99.
● TCO-сертифицированный дисплей.
● EPEAT зарегистрирован, где это применимо. Регистрация EPEAT различается в
разных странах. См.
www.epeat.net о статусе регистрации по стране.
● Соответствует директиве RoHS.
● Сертифицировано EnergyStar
®
.
Определение свойств и элементов управления

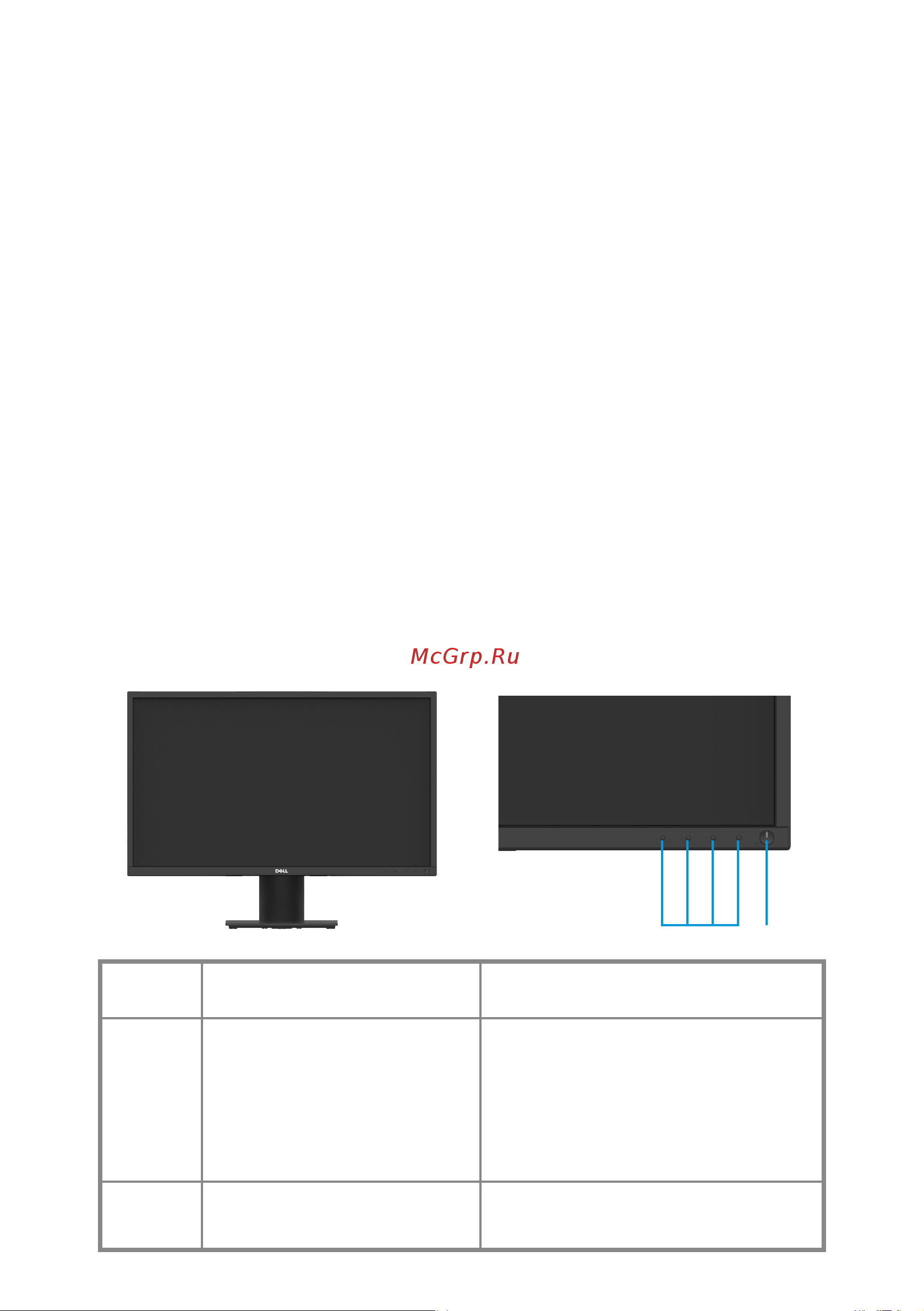

Вид спереди
E1920H/E2020H/E2220H/E2420H/E2720H
1 2
Марки-
ровка
Описание Использование
1
Функциональные кнопки Для доступа к меню OSD
и изменения настроек при
необходимости. (Подробнее
см. в разделе «
Использование
элементов управления передней
панели»)
2
Кнопка вкл./выкл. питания (со
светодиодным индикатором)
Для включения или выключения
монитора.
