8
│
О мониторе
4
5
1 2 3

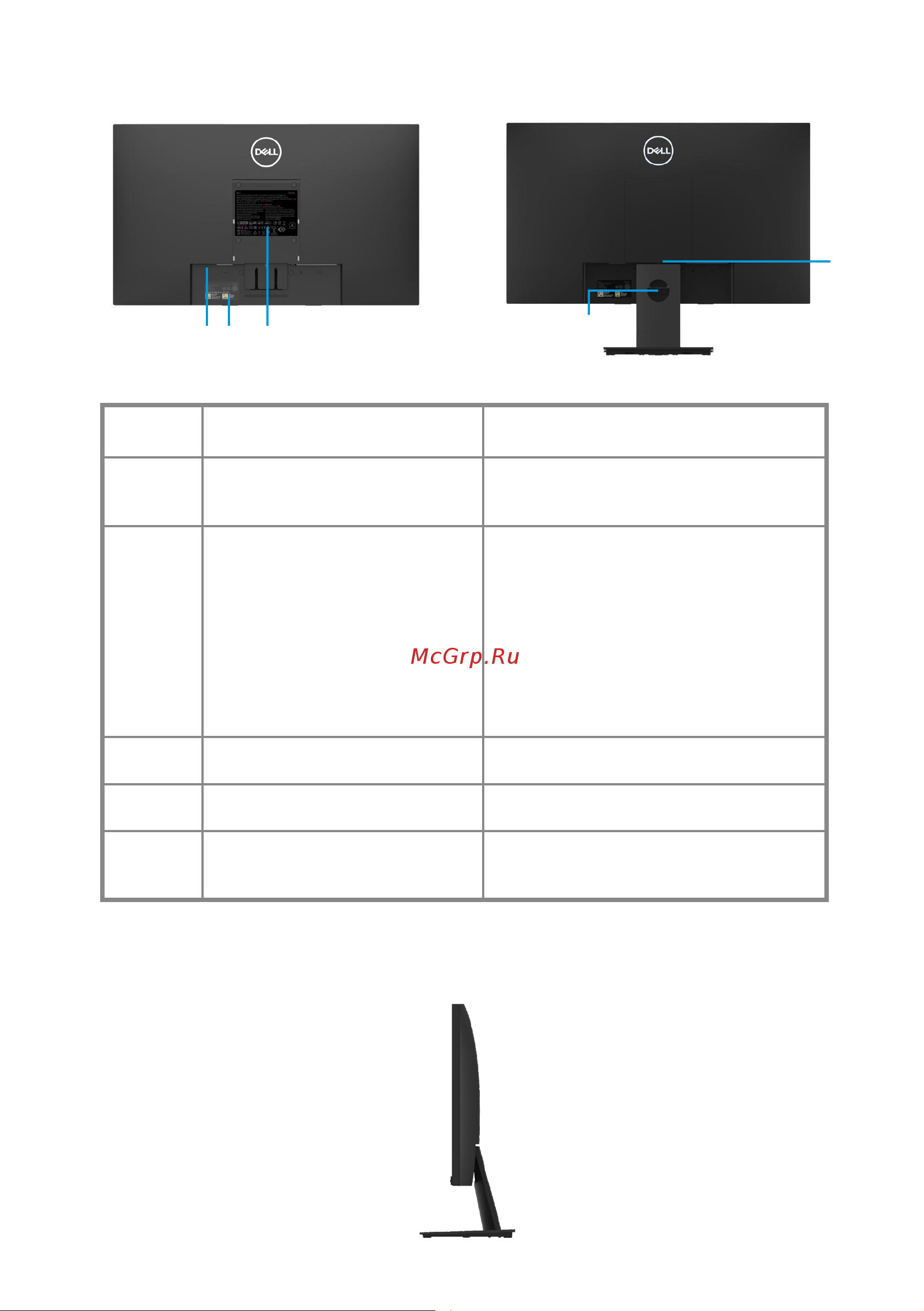

Вид сзади
Без подставки для монитора С подставкой для монитора
Вид сбоку
Марки-
ровка
Описание
Использование
1
Паз блокировки доступа
Для внедрения в мониторе блокировки
доступа (приобретается отдельно).
2
Штрих-код, серийный номер
и ярлык с сервисным кодом
См. этот ярлык, если необходимо
обратиться в компанию Dell за
техническим обслуживанием.
Сервисный код позволяет сервисным
специалистам Dell определить
аппаратные компоненты в компьютере
и получить доступ к информации о
гарантии.
3
Регуляторная этикетка
Список регуляторных согласований.
4
Паз кабельной разводки
Для организации проводов.
5
Кнопка отсоединения
подставки
Отсоединяет подставку от
монитора.
